Welche Fallrohrschelle brauche ich? Befestigungsarten, Abstand und Montage

Die passende Fallrohrschelle muss zwei Aufgaben erfüllen: zum Rohr passen und sicher an der Gebäudekonstruktion befestigt werden können. Im Shop finden Sie die Ausführung mit Einschlagstift sowie M10-Schellen ohne Zubehör, mit Stockschraube oder mit Wandplatte.

Kurz erklärt

Rohrdurchmesser und Wandaufbau getrennt prüfen.
Ohne Zubehör bedeutet: Befestigung separat vorsehen.
Eine dünne Verkleidung oder Dämmung ist nicht automatisch tragfähig.

Vier Fallrohrschellen-Ausführungen im Vergleich

Auf kleinen Bildschirmen lässt sich die Tabelle seitlich verschieben.

Artikel, Einsatzzweck und Auswahlhilfe
Artikel & Bild	Passender Einsatzzweck	Darauf achten

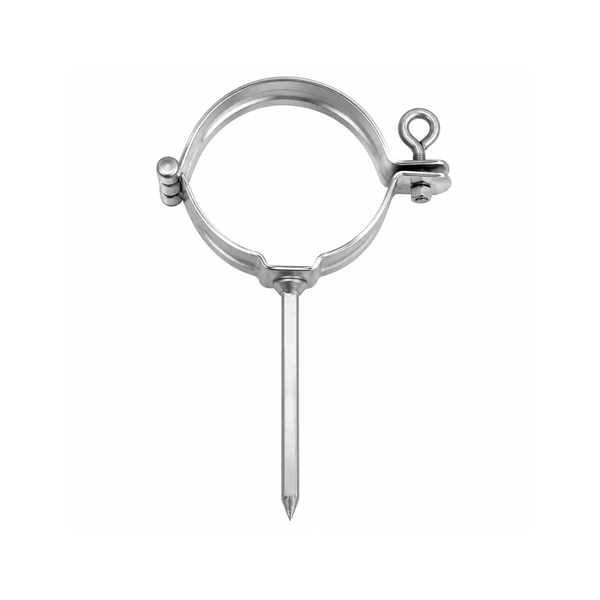

Schelle mit EinschlagstiftProduktabbildung · Artikel ansehen →	Für geeignete Befestigungsgründe, an denen ein Einschlagstift vorgesehen ist.	Integrierter 140-mm-Stift; Eignung und Verankerung am Gebäude prüfen.
M10-Schelle ohne ZubehörProduktabbildung · Artikel ansehen →	Wenn eine passende M10-Befestigung bereits vorhanden ist oder separat geplant wird.	Nur die Schelle; Wandbefestigung nicht mit einer kompletten Garnitur verwechseln.

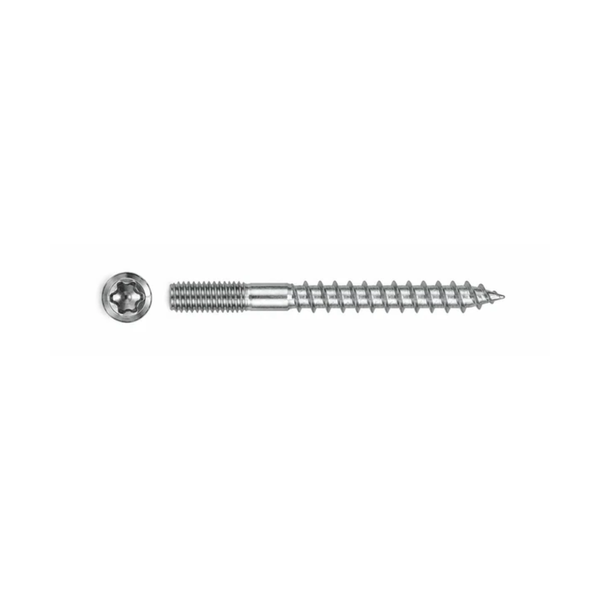

M10-Schelle mit StockschraubeProduktabbildung · Artikel ansehen →	Für eine verschraubte Befestigung, etwa in geeignetem Mauerwerk mit passendem Dübel.	Stockschraube enthalten; Dübel und Verankerung auf den Wandaufbau abstimmen.

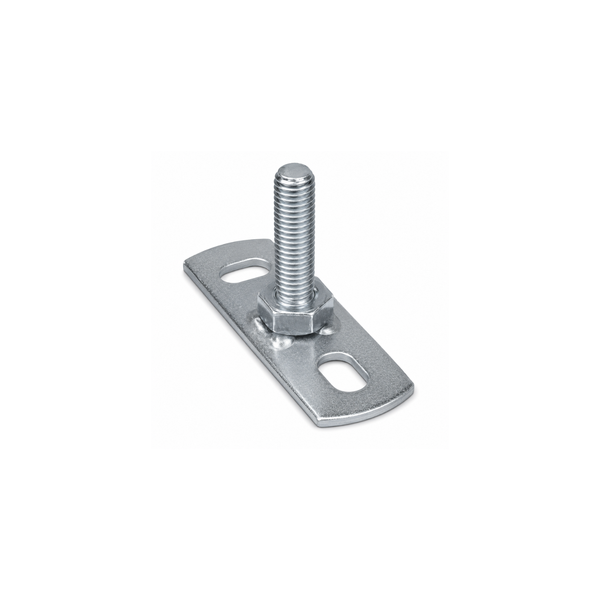

M10-Schelle mit WandplatteProduktabbildung · Artikel ansehen →	Für geeignete Metall-, Trapezblech- oder Holzkonstruktionen.	Platte am tragfähigen Untergrund befestigen; Schrauben passend zur Konstruktion wählen.

Die Links zeigen beispielhaft Ø100 mm. Den Rohrdurchmesser bitte auf der Produktseite anpassen. Befestigungsmittel müssen zum tragfähigen Untergrund passen; Dämmung allein ist kein Befestigungsgrund.

Die Befestigung auswählen

Stockschrauben werden in einem dafür geeigneten Befestigungsgrund verankert. Wandplatten können auf passenden Metall- oder Holzkonstruktionen befestigt werden. Ein Einschlagstift ist nur dort geeignet, wo die vorgesehene Verankerung und die baulichen Randbedingungen passen.

Was bei gedämmten Fassaden wichtig ist

Bei Wärmedämmverbundsystemen muss die Befestigung auf den Wandaufbau abgestimmt werden. Ein längerer Stift oder eine längere Schraube allein ist keine automatisch geeignete Lösung. Klären Sie Verankerung, Lastabtragung und Anschluss fachlich.

Vor dem Bestellen abhaken

Planen Sie die Schellenpositionen zusammen mit der Rohrleitung. Der geeignete Abstand richtet sich nach System und Einbausituation, nicht nach einer universellen Stückzahl pro Meter.

Durchmesser am Rohrschaft kontrollieren.
Benötigten Abstand zur Fassade berücksichtigen.
Befestigungsvariante und enthaltenes Zubehör prüfen.
Bögen, Abzweige und besondere Übergänge in der Planung beachten.

Arbeiten an Dach und Fassade nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen. Bei unklarem Untergrund, gedämmten Fassaden oder schwer erreichbaren Stellen einen Fachbetrieb hinzuziehen. Diese Übersicht ersetzt keine Montageanleitung oder objektbezogene Entwässerungsplanung.
