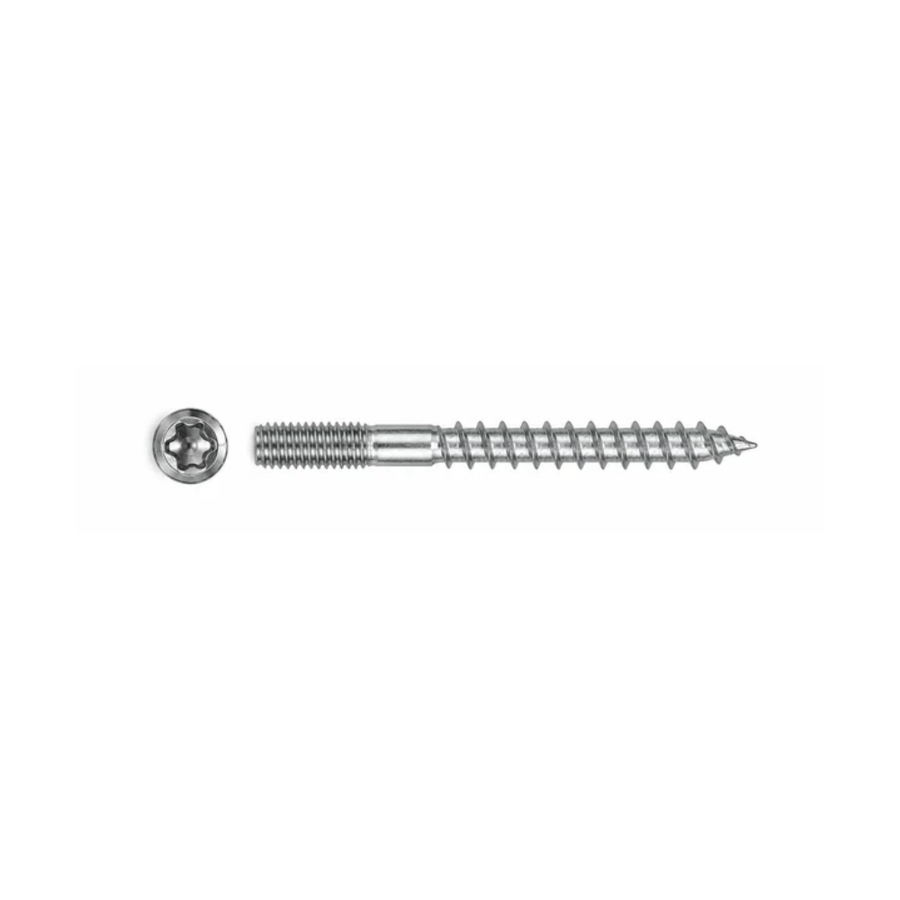

Die Stockschraube M10 ermöglicht die stabile Befestigung von Fallrohrschellen mit M10-Gewindemutter an geeigneten Wänden und Untergründen. Sie dient als Verbindung zwischen der Gebäudewand und der Rohrschelle und ermöglicht eine sichere Montage des Fallrohres mit dem notwendigen Abstand zur Fassade.
Durch das M10-Gewinde lässt sich die Stockschraube mit unseren passenden Fallrohrschellen kombinieren. Damit eignet sie sich ideal zur Befestigung von runden Zink- und Titanzink-Fallrohren an Hausfassaden, Garagen, Carports und Nebengebäuden.
Eine Stockschraube unterscheidet sich von einer normalen Schraube durch ihre zwei unterschiedlichen Gewindebereiche.
Auf der einen Seite befindet sich das Gewinde zur Befestigung im Untergrund bzw. in einem geeigneten Dübel. Auf der anderen Seite befindet sich ein metrisches M10-Gewinde, auf das die Fallrohrschelle aufgeschraubt werden kann.
Dadurch entsteht eine einfache und stabile Befestigungslösung für die senkrechte Montage des Fallrohres an der Fassade.
Die Stockschraube ist für Rohrschellen mit M10-Gewindemutter vorgesehen.
Die Fallrohrschelle wird auf das herausstehende metrische Gewinde der Stockschraube geschraubt und anschließend passend ausgerichtet.
Bei der Auswahl der Rohrschelle muss zusätzlich darauf geachtet werden, dass deren Größe zum Durchmesser des verwendeten Fallrohres passt.
So entsteht ein vollständiges Befestigungssystem aus:
Stockschraube + Fallrohrschelle + Fallrohr
Unsere passenden Fallrohrschellen sind in verschiedenen Größen für unsere runden Titanzink-Fallrohre erhältlich.
Stockschrauben werden besonders häufig verwendet, wenn ein Fallrohr an einer klassischen Hausfassade befestigt werden soll.
Je nach Beschaffenheit der Wand wird zunächst ein für den jeweiligen Untergrund geeigneter Dübel gesetzt. Anschließend kann die Stockschraube eingeschraubt werden.
Typische geeignete Untergründe können – jeweils in Verbindung mit dem passenden Befestigungsmittel – beispielsweise sein:
Welcher Dübel bzw. welche Befestigungsart benötigt wird, hängt immer vom vorhandenen Untergrund und dessen Tragfähigkeit ab.
Die Stockschraube dient nicht nur der Befestigung der Rohrschelle. Sie ermöglicht gleichzeitig, die Fallrohrschelle mit einem definierten Abstand vor der Fassade zu positionieren.
Dadurch muss das Fallrohr nicht unmittelbar an der Hauswand anliegen.
Ein ausreichender Wandabstand erleichtert die Montage und sorgt für eine saubere, gerade Rohrführung entlang der Fassade.
Die benötigte Länge der Stockschraube sollte deshalb passend zum Wandaufbau und zum gewünschten Abstand des Fallrohres gewählt werden.
Besonders bei Fassaden mit Putz, Dämmung oder anderen Wandaufbauten muss die Befestigung auf die jeweilige Konstruktion abgestimmt werden.
Für die Befestigung eines Fallrohres werden in der Regel mehrere Rohrschellen entlang der Fassade eingesetzt.
Die Stockschrauben sollten möglichst senkrecht untereinander und gleichmäßig ausgerichtet montiert werden.
Anschließend können die Fallrohrschellen aufgeschraubt und das Fallrohr eingesetzt werden.
Eine sorgfältige Positionierung der Befestigungspunkte sorgt für eine gerade und optisch saubere Führung des Fallrohres.
Der Durchmesser des Fallrohres bestimmt in erster Linie die benötigte Fallrohrschelle.
Die Stockschraube richtet sich dagegen vor allem nach:
Entscheidend ist, dass die gewählte Fallrohrschelle über die passende M10-Gewindemutter verfügt.
Dadurch können unterschiedliche Rohrschellengrößen mit einer entsprechenden M10-Befestigung kombiniert werden.
Für die Befestigung von Fallrohrschellen gibt es unterschiedliche Möglichkeiten.
Eine Stockschraube bietet sich insbesondere dann an, wenn die Rohrschelle über eine metrische Gewindeverbindung befestigt werden soll. In Verbindung mit einem zum Untergrund passenden Dübel lässt sich damit eine stabile und gut ausrichtbare Befestigung herstellen.
Ein Einschlagstift stellt eine alternative Befestigungsmöglichkeit dar und kann je nach Untergrund und Montagesituation eingesetzt werden.
Welche Variante die richtige ist, hängt daher von der vorhandenen Fassade und der gewünschten Befestigungsart ab.
Nicht an jeder Fassade ist die Montage einer klassischen Stockschraube sinnvoll.
Bei Trapezblechen, Metallfassaden oder bestimmten Holzverkleidungen kann beispielsweise unsere Wandplatte mit Gewindestift M10 × 25 mm eine geeignete Alternative darstellen.
Sie schafft einen Befestigungspunkt für die Fallrohrschelle, ohne dass eine lange Stockschraube wie bei einer klassischen Mauerwerksbefestigung eingesetzt werden muss.
Damit stehen für unterschiedliche Montagesituationen verschiedene Lösungen zur Verfügung:
Mauerwerk / massive Fassade:
Stockschraube mit geeignetem Dübel
Alternative Befestigung:
Einschlagstift
Trapezblech / Metallfassade / geeignete Konstruktion:
Wandplatte mit M10-Gewindestift
✓ Zur Befestigung von Fallrohrschellen
✓ M10-Gewinde für passende Rohrschellen
✓ Ideal für klassische Fallrohrbefestigungen an der Fassade
✓ In Verbindung mit einem geeigneten Dübel für verschiedene massive Untergründe einsetzbar
✓ Ermöglicht einen definierten Abstand zwischen Fallrohr und Fassade
✓ Einfache Verbindung mit Fallrohrschellen mit M10-Gewindemutter
✓ Für runde Zink- und Titanzink-Fallrohre geeignet
✓ Saubere und stabile Fallrohrmontage
✓ Für Neubau, Sanierung und Nachrüstung geeignet
Die Stockschraube kann mit unseren Fallrohrschellen mit M10-Gewindemutter kombiniert werden.
Wählen Sie die Rohrschelle passend zum Durchmesser Ihres Fallrohres. Zusammen mit Stockschraube, Fallrohrschelle und dem für Ihren Untergrund geeigneten Befestigungsmaterial erhalten Sie eine praktische Lösung zur Montage Ihres Fallrohres an der Fassade.
Auch passende Titanzink-Fallrohre, Fallrohrbögen, Steckmuffen und weiteres Zubehör finden Sie in unserem Sortiment.
Mit unserem Dachrinnen-Konfigurator können Sie Dachrinne, Fallrohr und das benötigte Zubehör passend zu Ihrem Gebäude zusammenstellen.
Neben Titanzink-Dachrinnen, Fallrohren, Einhangstutzen und Rohrbögen können Sie auch die passende Fallrohrbefestigung für Ihre Montagesituation berücksichtigen.
So erhalten Sie ein aufeinander abgestimmtes Dachrinnen-Komplettpaket und müssen die einzelnen Komponenten Ihrer Dachentwässerung nicht separat zusammensuchen.
Produkt: Stockschraube
Gewinde: M10
Verwendung: Befestigung von Fallrohrschellen
Kompatibilität: Fallrohrschellen mit M10-Gewindemutter
Einsatzbereich: Fallrohrbefestigung an geeigneten Untergründen
Geeignet für: runde Zink- und Titanzink-Fallrohre
Hinweis: Der für die Montage erforderliche Dübel und die Befestigungsart müssen passend zum jeweiligen Untergrund, Wandaufbau und der auftretenden Belastung gewählt werden. Bei Fassaden mit Wärmedämmverbundsystemen oder anderen mehrschichtigen Wandaufbauten ist eine dafür geeignete Befestigungslösung erforderlich.
| Material | Titanzink, natur |
| Art.-Nr. | DP-037-001 |
| Gewicht | auf Anfrage |
| Norm | EN 612 |
