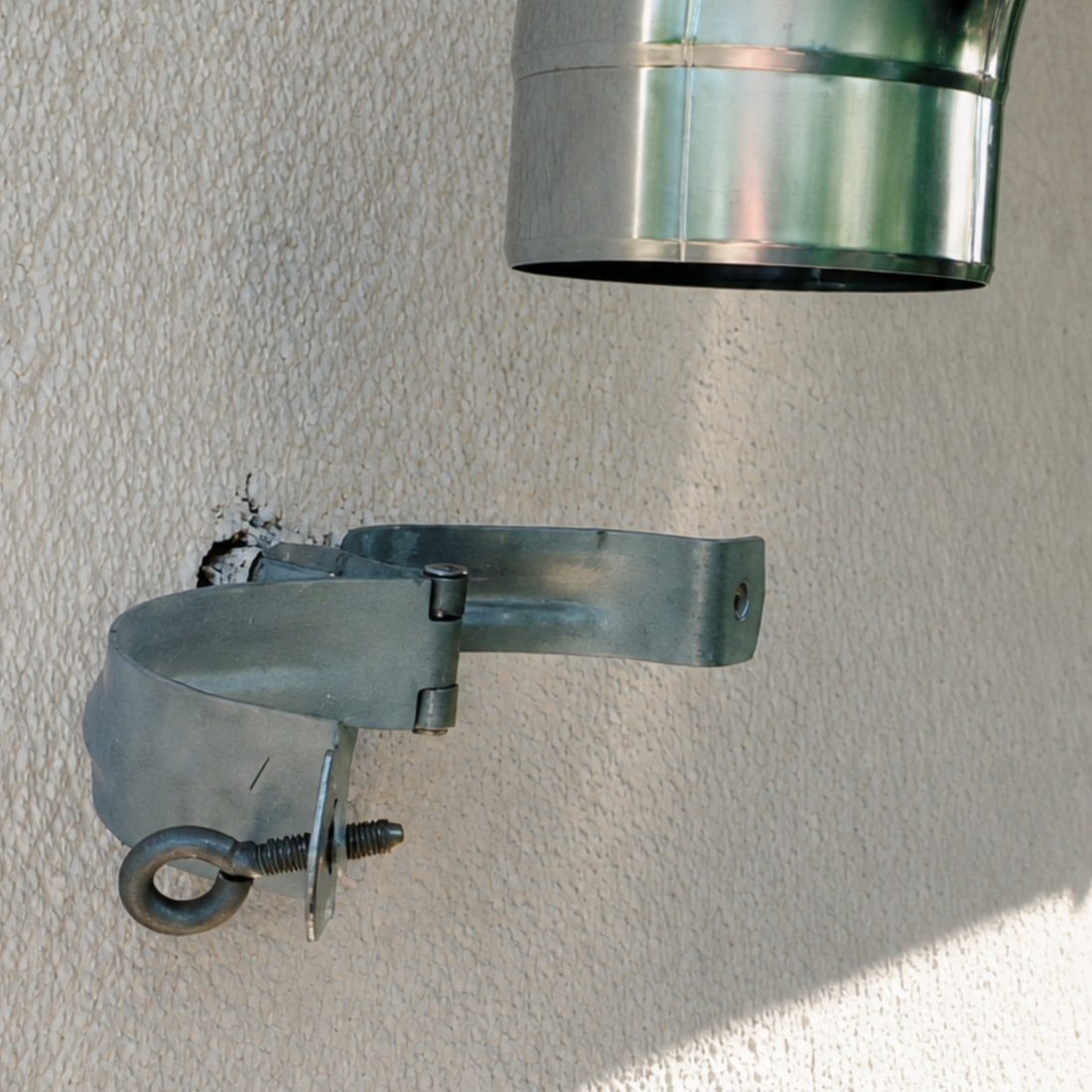

Fallrohrschellen richtig montieren: Abstand und Befestigung

Fallrohrschellen halten die Rohrleitung an der Fassade. Entscheidend sind der passende Rohrdurchmesser, eine tragfähige Verankerung und die richtige Verteilung der Befestigungspunkte. Eine Schelle mit M10-Gewinde lässt sich je nach Ausführung mit Stockschraube oder Wandplatte kombinieren.

Fallrohrschellen befestigen das Fallrohr sicher an der Hauswand oder Fassade und sorgen dafür, dass die Rohrleitung dauerhaft in ihrer vorgesehenen Position bleibt. Bei der Auswahl sind vor allem der Durchmesser des Fallrohrs, der vorhandene Wandaufbau und die passende Befestigungsart entscheidend.

Je nach Untergrund können Fallrohrschellen beispielsweise mit Einschlagstift, M10-Stockschraube oder Wandplattemontiert werden. Für eine stabile Befestigung sollte die Verankerung immer im tragfähigen Untergrund erfolgen.

Kurz erklärt

Fallrohrschelle passend zum Außendurchmesser des Fallrohrs auswählen.
Befestigungsart auf Mauerwerk, Holz, Metall oder Fassadenaufbau abstimmen.
Verlauf des Fallrohrs zuerst ausrichten und anschließend die Positionen der Schellen markieren.
Fallrohr spannungsfrei befestigen und Schellen nicht so stark anziehen, dass das Rohr verformt wird.

Welche Fallrohrschelle ist die richtige?

Für die Befestigung von Fallrohren stehen verschiedene Schellen und Montagemöglichkeiten zur Verfügung. Welche Ausführung geeignet ist, hängt insbesondere davon ab, wie und an welchem Untergrund das Fallrohr befestigt werden soll.

Artikel, Einsatzzweck und Auswahlhilfe
	Passender Einsatzzweck	Darauf achten
Schelle mit EinschlagstiftArtikel ansehen →	Klassische Fallrohrbefestigung an geeigneten massiven Untergründen.	Integrierter 140-mm-Einschlagstift. Untergrund und erforderliche Verankerung vor der Montage prüfen.
M10-Schelle ohne ZubehörArtikel ansehen →	Wenn bereits eine geeignete M10-Befestigung vorhanden ist oder separat ausgewählt werden soll.	Lieferung umfasst nur die Fallrohrschelle. Stockschraube oder Wandplatte bei Bedarf separat ergänzen.
M10-Schelle mit StockschraubeArtikel ansehen →	Zur verschraubten Befestigung an geeigneten massiven Untergründen, beispielsweise Mauerwerk.	Stockschraube enthalten. Dübel und Verankerung müssen zum jeweiligen Wandaufbau passen.
M10-Schelle mit WandplatteArtikel ansehen →	Besonders für geeignete Holz-, Metall- und Trapezblechkonstruktionen.	Wandplatte sicher mit der tragfähigen Unterkonstruktion verbinden und geeignete Schrauben verwenden.

Die verlinkten Varianten zeigen beispielhaft Fallrohrschellen für Ø 100 mm. Den benötigten Durchmesser können Sie auf der jeweiligen Produktseite auswählen.

Wichtig: Eine Dämmung allein stellt keinen geeigneten Befestigungsgrund dar. Bei gedämmten Fassaden muss die Befestigung mit einem dafür vorgesehenen System bis in einen tragfähigen Untergrund erfolgen.

Welche Befestigung passt zum Gebäude?

Welche Befestigung für eine Fallrohrschelle geeignet ist, richtet sich vor allem nach dem Aufbau der Fassade.

Bei einem geeigneten massiven Untergrund kann eine Fallrohrschelle mit Einschlagstift eine einfache Befestigungsmöglichkeit darstellen. Soll die Befestigung verschraubt werden, bietet sich eine M10-Fallrohrschelle mit Stockschraube und einem zum Untergrund passenden Dübel an.

Bei Holzkonstruktionen, Metallfassaden oder Trapezblechen kann dagegen eine M10-Wandplatte sinnvoll sein. Die Platte wird an einer geeigneten tragfähigen Konstruktion befestigt und anschließend mit der Fallrohrschelle verbunden.

Bei Wärmedämmverbundsystemen und anderen gedämmten Fassaden ist eine speziell für den jeweiligen Wandaufbau geeignete Befestigung erforderlich.

Fallrohrschellen richtig positionieren

Bevor die Schellen montiert werden, sollte der komplette Verlauf des Fallrohrs festgelegt werden. Besonders wichtig ist eine gerade und möglichst spannungsfreie Rohrführung.

Gehen Sie bei der Montage folgendermaßen vor:

Verlauf des Fallrohrs lotrecht an der Fassade markieren.
Wandabstand sowie mögliche Hindernisse überprüfen.
Positionen der Fallrohrschellen entlang der Rohrleitung festlegen.
Befestigungspunkte passend zum Wandaufbau herstellen.
Fallrohr einsetzen und ausrichten.
Schellen gleichmäßig schließen, ohne das Fallrohr zu verformen.

Bei Bögen, Abzweigen und anderen Formteilen kann es sinnvoll sein, zusätzliche Befestigungspunkte vorzusehen, damit keine unnötigen Kräfte auf die Rohrverbindungen wirken.

Welcher Abstand zwischen Fallrohrschellen ist richtig?

Der Abstand zwischen den Fallrohrschellen sollte nicht pauschal unabhängig vom verwendeten Rohrsystem festgelegt werden. Rohrdurchmesser, Gebäudehöhe, Rohrführung, Formteile und auftretende Belastungen können Einfluss auf die erforderliche Befestigung haben.

Orientieren Sie sich deshalb an den Montagevorgaben des verwendeten Fallrohrsystems. Zusätzliche Befestigungen können insbesondere in der Nähe von Fallrohrbögen, Abzweigen oder Übergängen sinnvoll sein.

Entscheidend ist, dass das Fallrohr sicher geführt wird und sich die einzelnen Rohrverbindungen nicht durch das Eigengewicht oder äußere Belastungen gegeneinander verschieben.

Fallrohrschellen nach der Montage kontrollieren

Nach der Montage sollten alle Befestigungspunkte und Rohrverbindungen noch einmal überprüft werden.

Kontrollieren Sie insbesondere:

festen Sitz der Wandbefestigungen,
korrekte Position der Fallrohrschellen,
lotrechten Verlauf des Fallrohrs,
spannungsfreie Rohrverbindungen,
ausreichenden Halt im tragfähigen Untergrund.

Das Fallrohr sollte durch die Schellen geführt und gehalten, aber nicht verformt oder seitlich verspannt werden.

Zusätzliche Schrauben oder andere Sicherungen an Rohrverbindungen erfüllen einen anderen Zweck und ersetzen nicht die erforderliche Befestigung des Fallrohrs an der Fassade.

Arbeiten an Dach und Fassade nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen. Bei unklarem Untergrund, gedämmten Fassaden oder schwer erreichbaren Stellen einen Fachbetrieb hinzuziehen. Diese Übersicht ersetzt keine Montageanleitung oder objektbezogene Entwässerungsplanung.
