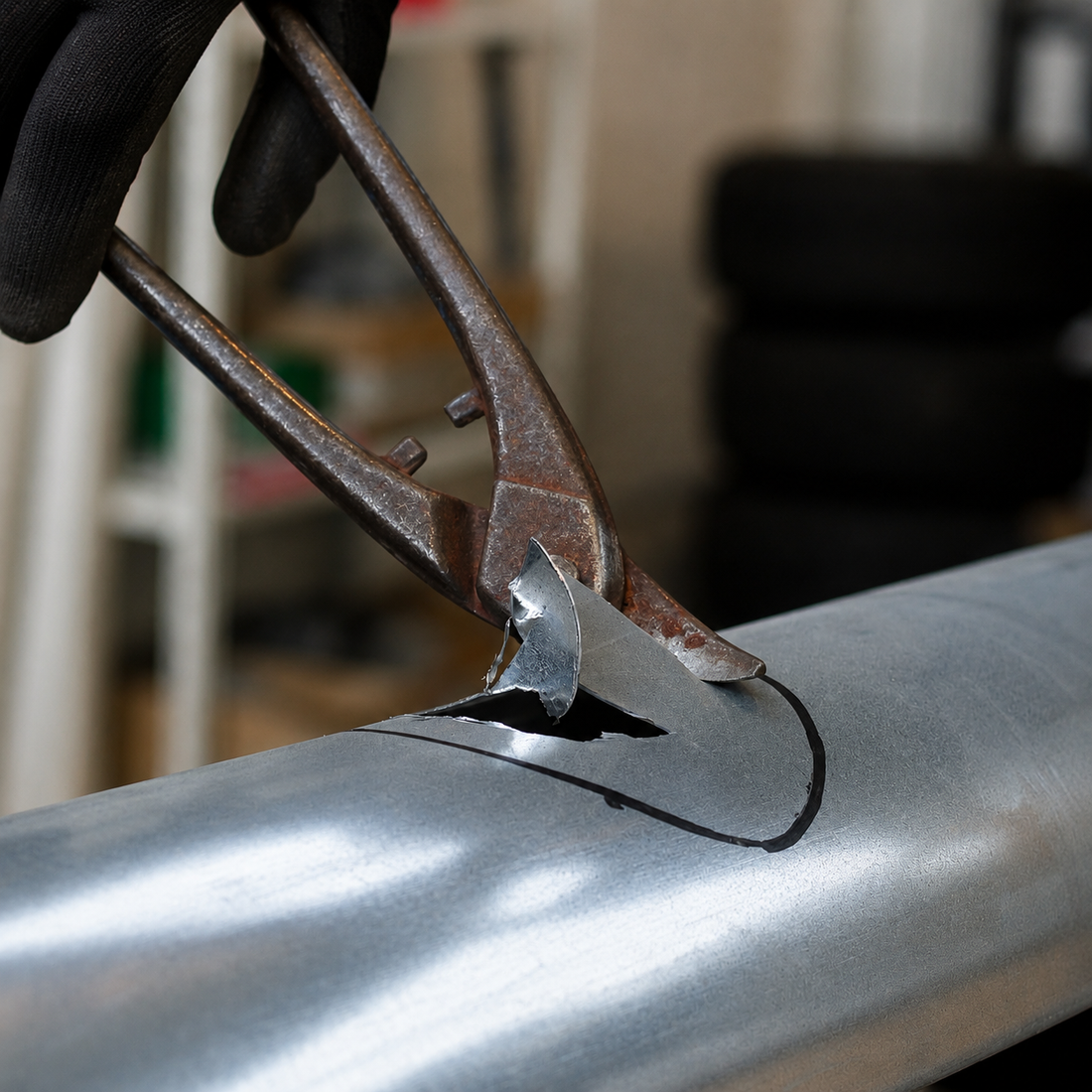

Fallrohröffnung auf Maß zuschneiden lassen: So funktioniert der Zuschnittservice

Ein passend zugeschnittenes Fallrohr erleichtert die Montage zwischen Dachrinne, Rohrbögen, Zubehör und unterem Anschluss. Mit unserem Zuschnittservice können geeignete Fallrohre nach Ihren Maßangaben gekürzt werden. Entscheidend ist, dass sichtbare Länge und tatsächliches Zuschnittmaß nicht verwechselt werden.

Den Bearbeitungsservice finden Sie beim Artikel Dachrinnen- und Fallrohrzuschnitt.

Wann ist ein Fallrohr-Zuschnitt sinnvoll?

• bei kurzen Zwischenstücken zwischen zwei Fallrohrbögen,
• wenn ein Standardrohr für die vorhandene Fassadenhöhe zu lang ist,
• beim Einbau eines Wasserautomaten, einer Fallrohrklappe oder eines Abzweigs,
• bei der Verbindung zum Standrohr oder zur Entwässerungsleitung,
• wenn der Zuschnitt möglichst sauber und montagefertig geliefert werden soll.

Sichtbares Maß und Zuschnittmaß unterscheiden

Fallrohrteile werden häufig über Muffen beziehungsweise Steckverbindungen miteinander verbunden. Ein Teil des Rohrs verschwindet dabei im angrenzenden Bauteil. Das zugeschnittene Rohr muss deshalb meist länger sein als der später sichtbare Abstand.

Vereinfacht gilt:

Zuschnittlänge = sichtbarer Abstand + benötigte Einstecktiefe

Die tatsächliche Einstecktiefe hängt vom verwendeten Rohr, Bogen oder Zubehörteil ab. Messen Sie daher die realen Bauteile oder verwenden Sie die angegebenen Produktmaße, statt mit einem pauschalen Wert zu rechnen.

Fallrohr richtig ausmessen – Schritt für Schritt

1. Obere Rohrführung probeweise planen

Bestimmen Sie zunächst die Verbindung zwischen Einhangstutzen und senkrechtem Fallrohr. Bei einem Dachüberstand kommen häufig zwei Bögen und ein Zwischenstück zum Einsatz. Winkel und Einstecktiefen beeinflussen die benötigte Länge.

2. Senkrechte Rohrlinie festlegen

Richten Sie die obere Bogenkombination gedanklich oder probeweise aus. Erst danach steht fest, wo das senkrechte Fallrohr an der Fassade verläuft. Berücksichtigen Sie ausreichend Abstand zur Wand und die Position der Fallrohrschellen.

3. Zubehör einplanen

Wasserautomat, Regenwasserklappe, Abzweig, Revisionsöffnung oder Standrohrkappe besitzen eigene Einbaulängen. Ziehen Sie diese Bauteile nicht erst nach dem Zuschnitt von der Rohrlänge ab, sondern nehmen Sie sie von Beginn an in Ihre Skizze auf.

4. Einstecktiefen addieren

Ermitteln Sie an beiden Enden, wie weit das Rohr in das nächste Bauteil eingeschoben wird. Bei einem Zwischenstück können zwei Einsteckbereiche zu berücksichtigen sein.

5. Maß und Zuordnung kontrollieren

Notieren Sie jedes zugeschnittene Teil separat, beispielsweise „Fallrohr 100 mm – senkrechtes Rohr – Zuschnitt 1,73 m“. So bleibt bei mehreren Rohren eindeutig, zu welchem Einbauort das Maß gehört.

Beispiel für die Maßermittlung

Angenommen, zwischen zwei Bauteilen sollen später 80 cm Rohr sichtbar bleiben. Das Rohr wird oben 5 cm und unten 5 cm eingesteckt. Dann ergibt sich als rechnerisches Zuschnittmaß:

80 cm + 5 cm + 5 cm = 90 cm

Das Beispiel dient nur zur Veranschaulichung. Verwenden Sie für Ihre Bestellung die tatsächlichen Einstecktiefen der ausgewählten Bauteile.

Was benötigen wir für den Zuschnitt?

• Fallrohrdurchmesser,
• Ausgangslänge und gewünschte Zuschnittlänge,
• Stückzahl,
• eindeutige Zuordnung zum Hauptartikel,
• bei mehreren Teilstücken eine klare Bezeichnung der Einbauposition.

Passende Fallrohre finden Sie unter Fallrohr aus Titanzink. Eine vollständige Montageabfolge erklärt der Beitrag Fallrohr montieren – Schritt für Schritt.

Typische Fehler beim Fallrohr-Zuschnitt

• nur den sichtbaren Abstand als Bestellmaß angeben,
• Einstecktiefen doppelt abziehen oder gar nicht berücksichtigen,
• Zubehör erst nachträglich in die Rohrführung einplanen,
• Rohrdurchmesser und Zubehörgröße nicht abgleichen,
• mehrere Zuschnitte ohne eindeutige Zuordnung bestellen,
• vor dem Aufmaß noch nicht festgelegte Fallrohrschellen oder Bogenwinkel voraussetzen.

Hinweis zum Widerrufsrecht

Ein individuell nach Kundenvorgabe zugeschnittenes Fallrohr kann als kundenspezifische Anfertigung vom Widerrufsrecht ausgeschlossen sein. Prüfen Sie daher Durchmesser, Länge, Einstecktiefen und Zuordnung sorgfältig vor Abschluss der Bestellung.

Sicherheit und Schnittkanten

Metallkanten können scharf sein. Tragen Sie beim Auspacken und Montieren schnittfeste Handschuhe. Trotz sauberem Zuschnitt sollten Rohrenden vor der Montage kontrolliert und gegebenenfalls vorsichtig entgratet werden. Lange Rohrstücke müssen gegen Umfallen und Verbiegen gesichert werden.

Häufige Fragen zum Fallrohr-Zuschnittservice

Kann jedes Fallrohr auf jedes beliebige Maß gekürzt werden?

Der mögliche Zuschnitt hängt von Ausgangslänge, Mindestmaß, Rohrgeometrie und der benötigten Steckseite ab. Bei sehr kurzen Teilstücken sollte vor der Bestellung geprüft werden, ob die Verbindung konstruktiv möglich bleibt.

Bleibt nach dem Zuschnitt eine Steckmuffe erhalten?

Das hängt davon ab, an welcher Seite gekürzt wird. Wird eine werkseitige Muffe entfernt, kann für die spätere Verbindung eine passende Steckmuffe erforderlich sein.

Ist der Zuschnitt im Komplettpaket möglich?

Bei entsprechend konfigurierten Komplettpaketen können benötigte Rohrlängen und Bearbeitungen gemeinsam geplant werden. Kontrollieren Sie trotzdem alle automatisch oder manuell ermittelten Maße vor der Bestellung.
