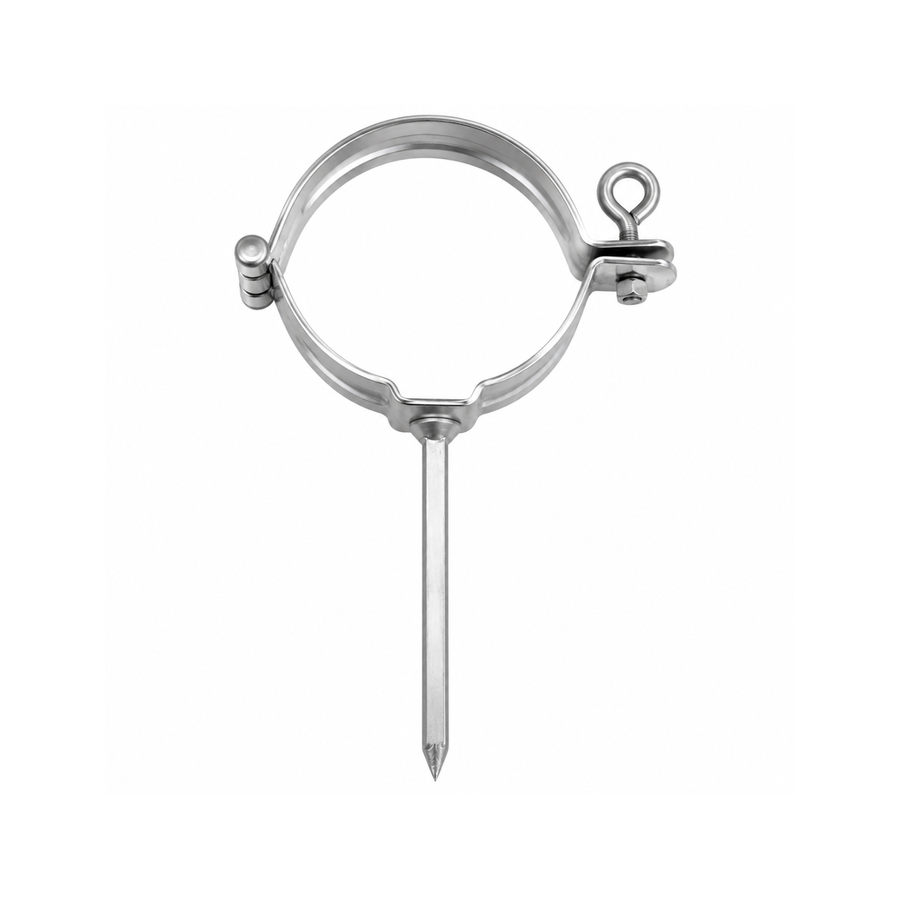

Unsere Fallrohrschelle aus verzinktem Qualitätsstahl mit 140 mm Einschlagstift ermöglicht eine stabile und unkomplizierte Befestigung von runden Zink- und Titanzink-Fallrohren an der Fassade. Der integrierte Einschlagstift ermöglicht eine schnelle Montage an geeigneten Untergründen und sorgt dafür, dass das Fallrohr sicher entlang der Hauswand geführt wird.
Die robuste, verzinkte Ausführung eignet sich ideal für Neubau, Sanierung und Reparatur und ist in verschiedenen Größen passend zu unseren runden Titanzink-Fallrohren erhältlich.
Im Gegensatz zu einer Fallrohrschelle mit separater Stockschraube verfügt diese Ausführung über einen 140 mm langen Einschlagstift.
Damit lässt sich die Rohrschelle schnell und unkompliziert an einem geeigneten Untergrund befestigen. Je nach Wandaufbau und Befestigungsgrund kann die Schelle beispielsweise an Mauerwerk oder Holz eingesetzt werden.
Anschließend wird das runde Fallrohr in die Schelle eingesetzt und sicher fixiert.
So entsteht eine stabile Befestigung und eine saubere Rohrführung entlang der Fassade.
Fallrohrschellen gehören zu den wichtigsten Befestigungselementen eines Fallrohrsystems.
Sie sorgen dafür, dass das senkrechte Titanzink-Fallrohr zuverlässig an der Gebäudewand gehalten wird und dauerhaft in der vorgesehenen Position bleibt.
Bei längeren Fallrohren werden mehrere Rohrschellen über die gesamte Höhe verteilt. Dadurch wird das Fallrohr an mehreren Punkten abgestützt und sicher an der Fassade geführt.
Der integrierte Einschlagstift reduziert die Anzahl der benötigten Einzelkomponenten und ermöglicht eine unkomplizierte Montage.
Der grundlegende Aufbau ist einfach:
Position der Fallrohrschelle festlegen
↓
Befestigung entsprechend dem vorhandenen Untergrund vorbereiten
↓
Fallrohrschelle mit Einschlagstift montieren
↓
Fallrohr einsetzen und ausrichten
↓
Schelle schließen und Fallrohr fixieren
Welche Befestigungsart im konkreten Fall geeignet ist, hängt immer vom vorhandenen Untergrund und Wandaufbau ab.
Der Einschlagstift besitzt eine Länge von 140 mm und ermöglicht dadurch einen entsprechenden Abstand zwischen Befestigungspunkt und Rohrschelle.
Bei der Montage sollte vorab geprüft werden, ob die Länge des Einschlagstifts zur jeweiligen Fassadenkonstruktion und zum gewünschten Abstand des Fallrohres von der Wand passt.
Insbesondere bei Fassaden mit Dämmung oder speziellen Wandaufbauten kann eine andere Befestigungslösung erforderlich sein.
Die Fallrohrschelle mit Einschlagstift kann je nach Befestigungssituation an unterschiedlichen geeigneten Untergründen eingesetzt werden.
Dazu zählen insbesondere:
Mauerwerk
Holz
geeignete Unterkonstruktionen
Bei Mauerwerk kann abhängig vom Untergrund zusätzlich eine geeignete Befestigung beziehungsweise ein passender Dübel erforderlich sein.
Dadurch lässt sich die Befestigung an die jeweilige Gebäudesituation anpassen.

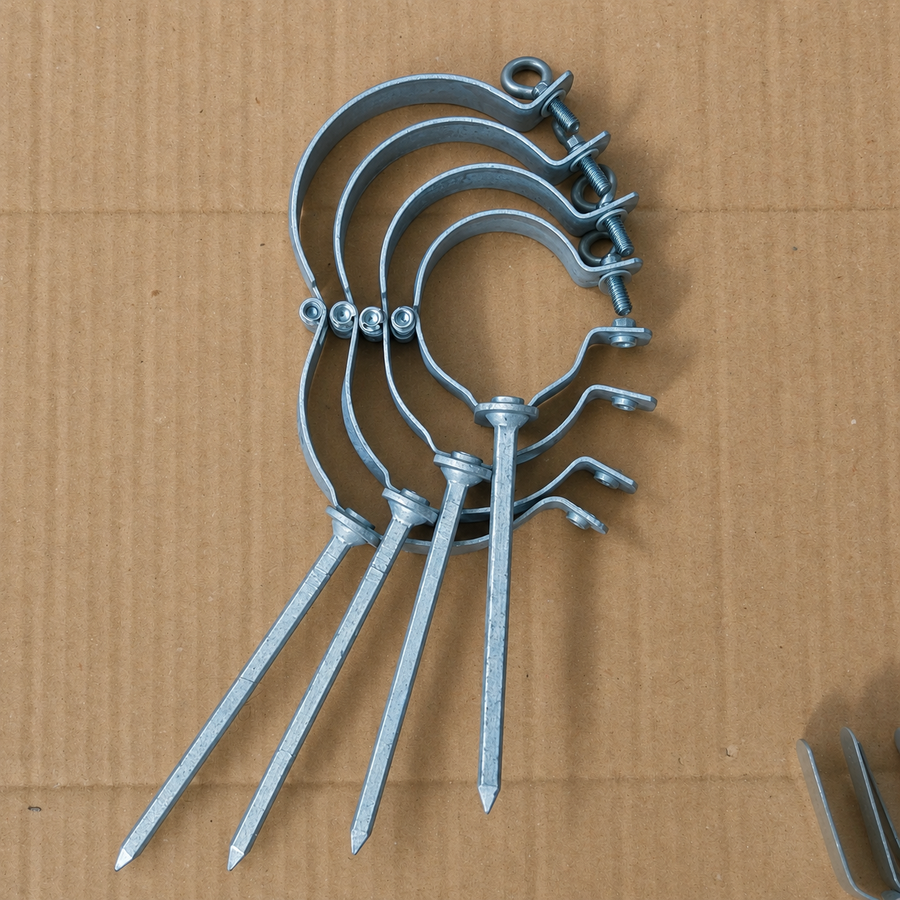

Die Fallrohrschellen sind in verschiedenen Größen passend zu unseren runden Titanzink-Fallrohren erhältlich.
Achte bei der Bestellung darauf, die Schellengröße entsprechend dem Durchmesser deines Fallrohres auszuwählen.
So sitzt das Rohr sicher in der Schelle und kann sauber entlang der Fassade geführt werden.
Die benötigte Anzahl hängt insbesondere von der Gesamtlänge des Fallrohres und der jeweiligen Einbausituation ab.
Bei einem langen Fallrohr werden mehrere Schellen gleichmäßig über die Rohrhöhe verteilt.
Dadurch wird das Gewicht des Fallrohres an mehreren Punkten aufgenommen und das Rohr zuverlässig an der Fassade gehalten.
Zusätzlich können Rohrverbindungen, Bögen und besondere bauliche Gegebenheiten Einfluss auf die sinnvolle Position der einzelnen Befestigungspunkte haben.
Neben der sicheren Befestigung beeinflussen die Rohrschellen auch die spätere Optik des Fallrohres.
Werden die einzelnen Fallrohrschellen exakt untereinander ausgerichtet, kann das Fallrohr sauber und gerade entlang der Fassade montiert werden.
Die Fallrohrschelle besteht aus verzinktem Qualitätsstahl.
Die Verzinkung schützt die Stahloberfläche vor Witterungseinflüssen und macht die Schelle zu einer robusten Befestigungslösung für Dachentwässerungssysteme.
Gleichzeitig harmoniert die metallische Optik gut mit unseren Titanzink-Fallrohren und Dachrinnen.
✓ Robuste Fallrohrschelle aus verzinktem Qualitätsstahl
✓ Integrierter Einschlagstift mit 140 mm Länge
✓ Für runde Zink- und Titanzink-Fallrohre
✓ Schnelle und unkomplizierte Befestigung
✓ Für geeignete Mauerwerks- und Holzkonstruktionen
✓ Verschiedene Größen passend zum Fallrohr erhältlich
✓ Sichere Fixierung des Fallrohres an der Fassade
✓ Unterstützt eine gerade und saubere Rohrführung
✓ Ideal für Neubau, Sanierung und Reparatur
Welche Ausführung besser geeignet ist, hängt von der jeweiligen Einbausituation ab.
Die Fallrohrschelle mit Einschlagstift bietet eine klassische und schnelle Befestigungsmöglichkeit.
Alternativ bieten wir Fallrohrschellen mit 10-mm-Gewindemutter und Stockschraube an. Diese Variante ermöglicht eine verschraubte Befestigung und kann je nach Wandaufbau und Montagesituation die passendere Lösung sein.
So kannst du die Befestigungsart passend zu deinem Gebäude auswählen.
Für eine vollständige Fallrohrmontage findest du bei uns neben den Fallrohrschellen auch die weiteren benötigten Komponenten:
Titanzink-Fallrohre
Fallrohrbögen
Fallrohrabzweige
Steckmuffen
Rinnen- und Einhangstutzen
Fallrohrklappen
Laubsiebe
Standrohre
weiteres Montagezubehör
Damit kannst du dein komplettes Fallrohrsystem aus passenden Komponenten zusammenstellen.
Mit unserem Dachrinnen-Konfigurator kannst du Dachrinne, Fallrohr und Zubehör passend zu deinem Gebäude zusammenstellen.
Dabei kannst du auch die benötigten Fallrohrschellen und die gewünschte Befestigungsvariante auswählen. So erhältst du Dachrinne, Fallrohr, Bögen, Schellen und weiteres Zubehör gemeinsam als passend zusammengestelltes Dachrinnen-Komplettpaket.
Jetzt Dachrinne & Fallrohr konfigurieren →
Vergleichen Sie die Gewindeschelle in drei Zubehörvarianten mit der Schelle mit Einschlagstift. Wählen Sie anschließend den passenden Rohrdurchmesser.
Nach rechts wischen, um alle Vergleichsspalten zu sehen.| Ausführung | Einsatzgebiet | Vorteile | Einschränkungen / zu beachten |
|---|---|---|---|
| Gewindeschelle ohne Zubehör | Wenn eine passende Befestigung bereits vorhanden ist oder separat passend zum Wandaufbau ausgewählt werden soll. | Freie Wahl der kompatiblen Befestigung; vorhandene geeignete Komponenten können weiterverwendet werden. | Stockschraube bzw. Wandplatte sind in dieser Variante nicht enthalten. Gewinde, Zustand und Eignung vorhandener Teile prüfen. |
| Gewindeschelle mit Stockschraube | Verschraubte Befestigung an einem dafür geeigneten Untergrund. | Schelle und passende Stockschraube 10 × 140 mm gemeinsam auswählen; keine separate Suche nach der Stockschraube. | Zusätzliche Dübel oder Befestigungsmittel richten sich nach dem Untergrund. Schraubenlänge und notwendige Verankerung vor Ort prüfen. |
| Gewindeschelle mit Wandplatte | Wenn eine Befestigung über eine aufgeschraubte Platte zur vorhandenen Montagefläche passt. | Alternative Befestigungsform zur einzelnen Stockschraube; Wandplatte als auswählbare Zubehörvariante. | Benötigt eine geeignete Auflage- und Befestigungsfläche. Schrauben und Dübel passend zum Untergrund sowie den Lieferumfang der Variante prüfen. |
| Schelle mit Einschlagstift | Klassische Montage mit integriertem 140-mm-Einschlagstift an dafür geeigneten Untergründen. | Weniger separate Komponenten; keine zusätzliche Stockschraube zur Verbindung mit der Schelle erforderlich. | Keine separate Gewindeschrauben-Verbindung wie bei der Gewindeschelle. Eignung des Untergrunds und benötigte Verankerung vorab prüfen. |
Vor der Bestellung: Schellendurchmesser und Befestigung müssen zum Fallrohr und Wandaufbau passen. 140 mm Gesamtlänge sind nicht gleich 140 mm nutzbarer Wandabstand. Bei gedämmten Fassaden die Befestigung gesondert planen. Die Übersicht ersetzt nicht die Montageanleitung und die Prüfung der Einbausituation.
| Material | Titanzink, natur |
| Art.-Nr. | DP-014-001 |
| Gewicht | auf Anfrage |
| Norm | EN 612 |
