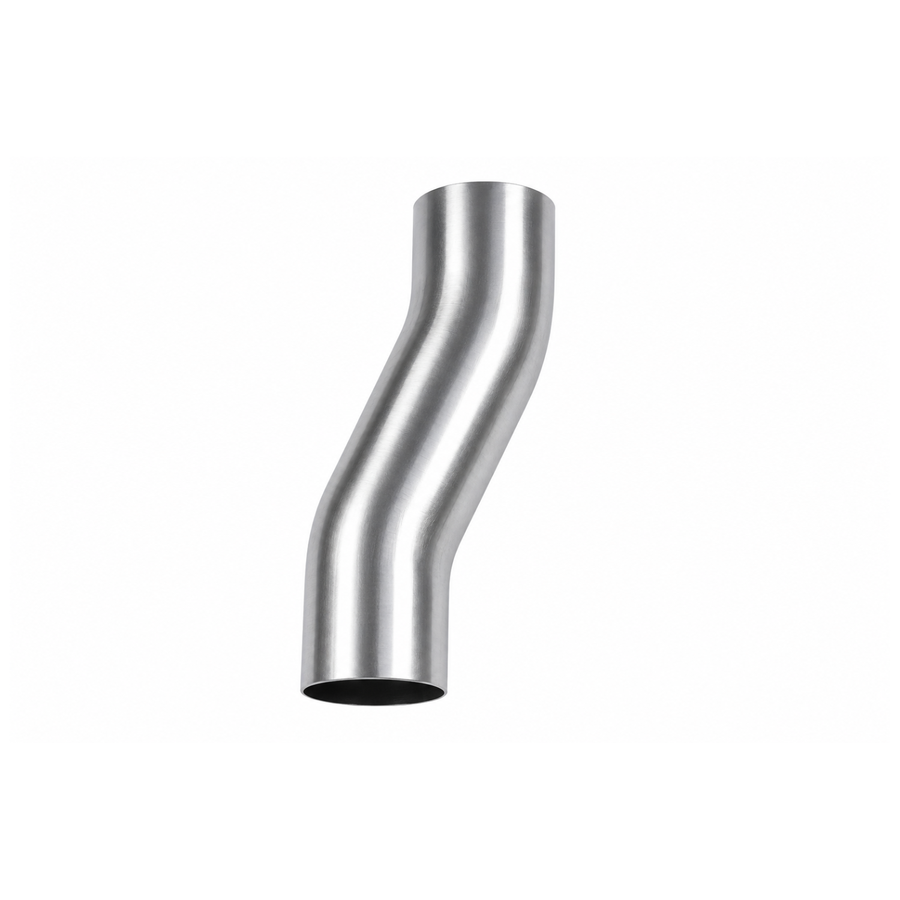

Das Sockelknie aus Titanzink, auch als Etagenbogen oder Fallrohrversatz bezeichnet, ermöglicht einen kompakten Versatz innerhalb einer Fallrohrleitung. Mit einer Ausladung von 60 mm eignet sich das Sockelknie ideal, um kleinere Mauervorsprünge, Fassadenversätze oder geringe Dachüberstände sauber zu überbrücken.
Im Gegensatz zu einer Kombination aus zwei einzelnen Fallrohrbögen und einem Zwischenstück ist der benötigte Versatz bereits in einem kompakten Bauteil integriert. Dadurch lässt sich die Fallrohrführung platzsparend und optisch sauber an die Gebäudegeometrie anpassen.
Das Sockelknie besteht aus hochwertigem Titanzink und ist passend zu unseren runden Zink-Fallrohren erhältlich.
Ein Sockelknie ist ein speziell geformtes Bauteil für Fallrohre, mit dem ein kleiner seitlicher Abstand innerhalb der Rohrführung überbrückt werden kann.
Es wird auch als:
bezeichnet.
Das Fallrohr wird dabei zunächst aus seiner ursprünglichen Achse versetzt und anschließend wieder parallel weitergeführt.
Dadurch können kleinere Hindernisse überwunden werden, ohne eine aufwendige Rohrführung aus mehreren Einzelteilen herstellen zu müssen.
Unser Titanzink-Sockelknie besitzt eine Ausladung von 60 mm.
Damit wird die Fallrohrleitung um 60 mm versetzt, während das Rohr anschließend wieder in der ursprünglichen Richtung weitergeführt werden kann.
Diese kompakte Bauweise eignet sich besonders für Einbausituationen, in denen nur ein geringer Abstand überbrückt werden muss.
An einer Fassade können kleinere Vorsprünge oder Versätze verhindern, dass ein Fallrohr vollständig gerade nach unten geführt werden kann.
Mit dem Sockelknie kann die Fallrohrführung entsprechend angepasst werden.
Typische Anwendungsbereiche sind beispielsweise:
Das Fallrohr kann dadurch eng an der Gebäudekontur entlanggeführt werden.
Ein Sockelknie kann auch eine praktische Lösung sein, wenn zwischen Rinnenstutzen und senkrechtem Fallrohr nur ein geringer horizontaler Abstand besteht.
Bei größeren Dachüberständen wird häufig eine Kombination aus zwei Fallrohrbögen und einem passenden Zwischenstück verwendet.
Bei einem kleinen Versatz von 60 mm kann dagegen das kompakte Sockelknie eine deutlich einfachere Lösung darstellen.
So bleibt die Fallrohrführung kompakt und es werden weniger einzelne Bauteile benötigt.
Welche Lösung besser geeignet ist, hängt hauptsächlich vom benötigten Versatz ab.
Sockelknie:
Ideal für einen festen, kleinen Versatz von 60 mm. Kompakte Bauweise mit nur einem Bauteil.
Zwei Fallrohrbögen + Zwischenstück:
Besser geeignet, wenn ein größerer oder individuell anzupassender Abstand zwischen zwei Rohrpositionen überbrückt werden muss.
Damit kannst du die Fallrohrführung passend zur tatsächlichen Gebäudegeometrie auswählen.
Das Sockelknie besteht aus Titanzink und passt damit optisch optimal zu unseren Titanzink-Fallrohren und Dachrinnen.
Titanzink ist ein bewährtes Material für langlebige Dachentwässerungssysteme und für den dauerhaften Einsatz im Außenbereich geeignet.
Unter natürlichen Witterungseinflüssen entwickelt das Material mit der Zeit seine charakteristische Patina. Dadurch entsteht eine einheitliche Optik mit den weiteren Komponenten des Zink-Dachentwässerungssystems.
Das Titanzink-Sockelknie ist für die Verwendung mit runden Zink- beziehungsweise Titanzink-Fallrohren vorgesehen.
Bei der Bestellung sollte darauf geachtet werden, dass Sockelknie und Fallrohr hinsichtlich ihres Durchmessers zueinander passen.
So kann der Etagenbogen problemlos in die vorhandene Fallrohrführung integriert werden.
Das Sockelknie kann mit den entsprechenden Fallrohrkomponenten zu einer vollständigen Regenwasserführung kombiniert werden.
Ein möglicher Aufbau ist beispielsweise:
Einhangstutzen
↓
Fallrohr
↓
Sockelknie / Etagenbogen
↓
60 mm Versatz
↓
Fallrohr
↓
Standrohr / Entwässerung
Damit können auch kleinere Hindernisse entlang der Fassade berücksichtigt werden.
✓ Hochwertiges Sockelknie aus Titanzink
✓ Auch als Etagenbogen oder Fallrohrversatz bezeichnet
✓ Feste Ausladung von 60 mm
✓ Für runde Zink- und Titanzink-Fallrohre
✓ Ideal für kleinere Mauervorsprünge
✓ Geeignet für geringe Dachüberstände
✓ Kompakte Alternative zu zwei Fallrohrbögen mit Zwischenstück
✓ Platzsparende Fallrohrführung
✓ Optisch passend zum Titanzink-Fallrohr
✓ Für Neubau, Sanierung und Reparatur geeignet
Gerade bei sichtbaren Fallrohren spielt neben der Funktion auch die Optik eine wichtige Rolle.

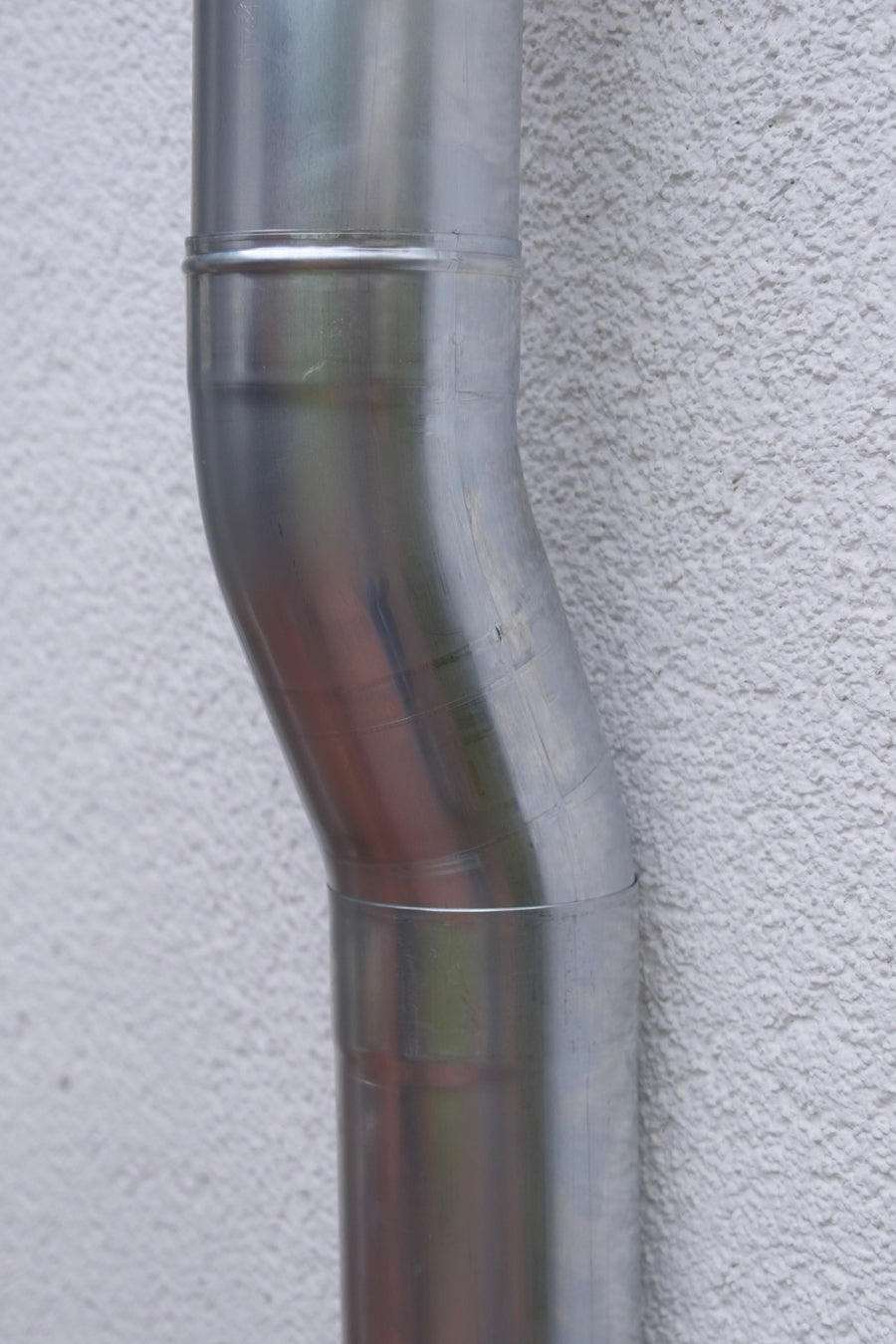

Mit einem Sockelknie kann das Fallrohr kontrolliert um einen kleinen Vorsprung herumgeführt und anschließend wieder parallel zur ursprünglichen Rohrführung weitergeführt werden.
Dadurch lässt sich die Rohrleitung eng an die Gebäudegeometrie anpassen und ein unnötig großer Abstand zur Fassade vermeiden.
Das Sockelknie lässt sich mit den weiteren Komponenten unseres Titanzink-Systems kombinieren:
So kannst du deine komplette Fallrohrführung aus aufeinander abgestimmten Komponenten zusammenstellen.
Mit unserem Dachrinnen-Konfigurator kannst du Dachrinne, Fallrohr und Zubehör passend zu deinem Gebäude planen.
Für kleinere Versätze oder geringe Dachüberstände kann dabei ein Sockelknie mit 60 mm Ausladung eine besonders kompakte Lösung sein. Für größere Abstände können stattdessen passende Fallrohrbögen und Zwischenstücke verwendet werden.
So erhältst du ein auf deine Einbausituation abgestimmtes Dachrinnen-Komplettpaket aus Titanzink.
Geben Sie Dachfläche, Dachrinnenlänge, Fallrohrposition und Ihr Bundesland ein. Der Rechner ermittelt daraus eine passende Dachrinnen- und Fallrohrgröße als Orientierung.
| Material | Titanzink, natur |
| Art.-Nr. | DP-028-001 |
| Gewicht | auf Anfrage |
| Norm | EN 612 |
