Die richtige Dachrinnengröße für Ihr Dach finden

Welche Dachrinnengröße brauche ich?

Die passende Größe kann nicht allein aus der Länge der Dachkante abgeleitet werden.

Für die Auswahl sollten mindestens folgende Punkte bekannt sein:

• zu entwässernde Dachfläche,
• Anzahl der Fallrohre,
• Position der Fallrohre,
• Länge und Verlauf der Dachrinne,
• örtliche Regenbelastung,
• Fallrohrdurchmesser.

Je größer die Wassermenge ist, die über einen einzelnen Rinnenabschnitt und einen einzelnen Ablauf abgeführt werden muss, desto leistungsfähiger müssen Rinne, Stutzen und Fallrohr gemeinsam ausgelegt sein.

Dachfläche je Fallrohr bestimmen

Für die Auswahl ist nicht automatisch die gesamte Dachfläche des Gebäudes entscheidend, sondern die Fläche, deren Wasser tatsächlich zu einem bestimmten Ablauf gelangt.

Bei einem klassischen Satteldach wird das Regenwasser beispielsweise häufig auf zwei Traufseiten verteilt.

Ein Pultdach kann dagegen einen deutlich größeren Anteil der gesamten Dachfläche über nur eine Rinnenseite entwässern.

Gehen Sie deshalb so vor:

1. Dachform bestimmen.
2. Abmessungen der Dachflächen aufnehmen.
3. Fließrichtung des Regenwassers festlegen.
4. Fallrohrpositionen markieren.
5. Dachfläche jedem Ablauf zuordnen.

Warum die Gebäudeart allein nicht reicht

Eine Garage oder ein Carport benötigt nicht automatisch eine 8- oder 10-teilige Dachrinne.

Auch ein vergleichsweise kleines Gebäude kann eine größere angeschlossene Dachfläche oder nur einen einzelnen Ablauf besitzen.

Umgekehrt kann eine größere Dachfläche auf mehrere Rinnen und Fallrohre verteilt sein.

Deshalb sollte die Auswahl nicht pauschal nach Kategorien wie „Gartenhaus“, „Garage“ oder „Wohnhaus“ erfolgen.

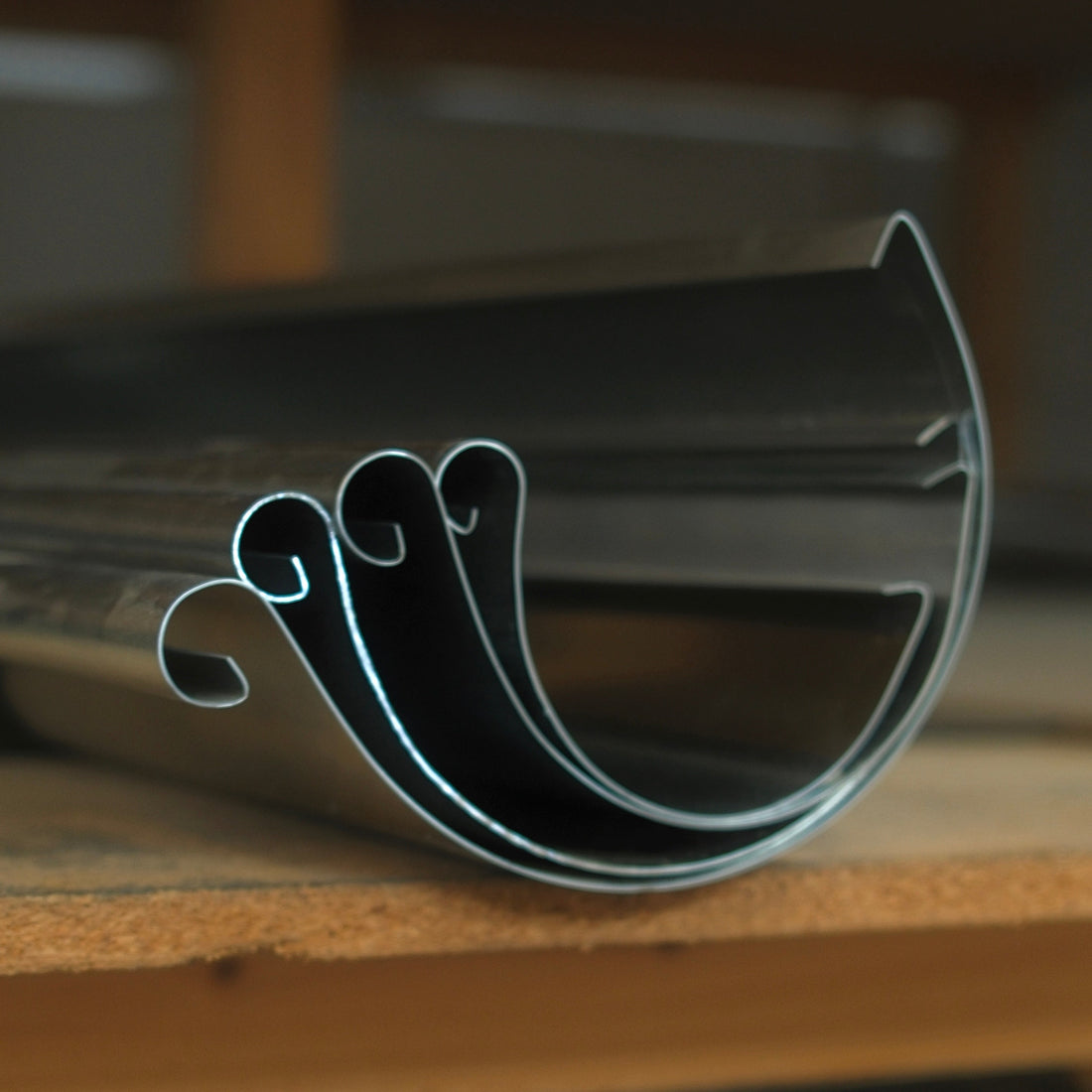

Dachrinnengrößen im Überblick

Die Größenangaben dienen der Einordnung der verfügbaren Rinnenprofile. Eine konkrete hydraulische Auslegung muss die tatsächliche Dachfläche, Regenbelastung, Abläufe und Fallrohre berücksichtigen.

Was bedeutet „6-teilig“, „7-teilig“, „8-teilig“ oder „10-teilig“?

Die Bezeichnung „teilig“ ist eine traditionelle Größenangabe für Metalldachrinnen.

Wichtig ist die zunächst ungewohnte Reihenfolge:

Je kleiner die Teilungszahl, desto größer die Dachrinne.

Damit gilt bei den regulären Größen in unserem Sortiment:

6-teilig > 7-teilig > 8-teilig > 10-teilig

Die Teilungszahl bezeichnet dabei nicht die Anzahl der verbauten Rinnenstücke.

Was bedeutet RG bei Dachrinnen?

RG bezeichnet die Rinnengröße beziehungsweise das zugehörige Rinnenmaß innerhalb des Systems.

In unserem Sortiment werden unter anderem folgende Bezeichnungen verwendet:

• 6-teilig = RG333
• 7-teilig = RG285
• 8-teilig = RG250
• 10-teilig = RG200

Die RG-Angabe darf nicht mit dem Durchmesser eines Fallrohrs verwechselt werden.

RG333 bedeutet nicht 333 mm Fallrohr

Ein häufiger Fehler ist, die Rinnengröße direkt als Rohrdurchmesser zu interpretieren.

Das ist nicht korrekt.

Die Dachrinne wird über ihre Rinnengröße beziehungsweise Teilungsbezeichnung ausgewählt. Das Fallrohr besitzt dagegen einen eigenen Rohrdurchmesser.

Beide Größen treffen erst am Einhangstutzen beziehungsweise Fallrohranschluss zusammen.

Dachrinne und Fallrohr gemeinsam auswählen

Eine größere Dachrinne bringt wenig, wenn das Wasser anschließend durch einen ungeeigneten oder zu klein dimensionierten Ablauf geführt werden muss.

Deshalb sollten immer gemeinsam betrachtet werden:

• Dachrinnengröße,
• Ablauföffnung,
• Einhangstutzen,
• Fallrohrdurchmesser,
• Anzahl der Fallrohre.

Die gesamte Kette muss die anfallende Wassermenge aufnehmen und weiterleiten können.

Warum ein größeres Fallrohr nicht automatisch genügt

Auch umgekehrt löst ein großes Fallrohr nicht automatisch jedes Entwässerungsproblem.

Ist die Dachrinne oder die Ablauföffnung zu klein, kann das Wasser bereits vorher überlaufen.

Deshalb sollte die Dimensionierung immer als vollständiger Wasserweg betrachtet werden:

Dach → Dachrinne → Ablauf → Einhangstutzen → Fallrohr → unterer Anschluss

Wie beeinflusst die Anzahl der Fallrohre die Rinnengröße?

Mehrere Fallrohre können einen langen Rinnenverlauf in mehrere Entwässerungsbereiche aufteilen.

Dadurch muss nicht zwingend die gesamte Wassermenge über einen einzelnen Ablauf geführt werden.

Die tatsächliche Auswirkung hängt jedoch davon ab:

• wo die Fallrohre sitzen,
• welche Dachfläche jeweils zu ihnen entwässert,
• wie lang die Fließwege innerhalb der Rinne sind.

Fallrohr am Rinnenende oder in der Mitte?

Die Ablaufposition beeinflusst die Fließwege innerhalb der Dachrinne.

Bei einem Ablauf am Ende fließt das Wasser über den gesamten Rinnenabschnitt in eine Richtung.

Bei einem mittigen Ablauf kann das Wasser dagegen von zwei Seiten zu einem gemeinsamen Tiefpunkt geführt werden.

Diese Geometrie sollte bei der vollständigen Entwässerungsplanung berücksichtigt werden.

Rinnenlänge allein bestimmt die Größe nicht

Eine 10 Meter lange Dachrinne benötigt nicht automatisch eine größere Rinnengröße als eine 5 Meter lange.

Entscheidend ist, wie viel Dachfläche in diesen Abschnitt entwässert und wie die Abläufe angeordnet sind.

Die Rinnenlänge beeinflusst die Fließwege und Planung, ist aber nur einer von mehreren Faktoren.

Welche Dachrinnengröße für ein Satteldach?

Bei einem Satteldach entwässert jede Dachseite normalerweise zu einer eigenen Traufe.

Für die Größenwahl sollte deshalb geprüft werden, wie groß die jeweils angeschlossene Dachfläche pro Traufseite ist.

Die gesamte Dachfläche des Gebäudes einfach einer einzelnen Dachrinne zuzuordnen wäre in diesem Fall häufig falsch.

Welche Dachrinnengröße für ein Pultdach?

Bei einem Pultdach kann die gesamte beziehungsweise ein sehr großer Teil der Dachfläche zu nur einer Traufseite entwässern.

Dadurch kann eine einzelne Dachrinne stärker belastet werden als bei einem vergleichbaren Satteldach.

Auch hier sollte deshalb die tatsächliche angeschlossene Dachfläche je Ablauf betrachtet werden.

Welche Dachrinnengröße für Garage oder Carport?

Für Garage oder Carport lässt sich keine Rinnengröße allein anhand der Gebäudeart festlegen.

Ein großes Carport kann eine größere Dachfläche besitzen als ein kleiner Gebäudeteil eines Wohnhauses.

Prüfen Sie deshalb auch hier:

• Dachfläche,
• Dachform,
• Anzahl der Fallrohre,
• Ablaufposition,
• Fallrohrdurchmesser.

Bestehende Dachrinnengröße bestimmen

Soll eine vorhandene Dachrinne erweitert oder repariert werden, sollte zuerst die bestehende Rinnengröße bestimmt werden.

Ein optischer Vergleich mit einem Produktbild reicht dafür nicht immer aus.

Prüfen Sie nach Möglichkeit:

• Rinnenprofil,
• relevante Maße,
• vorhandene Haltergröße,
• vorhandene Verbinder,
• Systembezeichnung.

Neue Endstücke, Winkel, Halter und Verbinder müssen zur vorhandenen Rinnengröße passen.

Alle Rinnenbauteile in derselben Größe wählen

Ist die Dachrinnengröße festgelegt, müssen auch die übrigen Bauteile entsprechend ausgewählt werden.

Dazu gehören:

• Dachrinnenhalter,
• Dachrinnenverbinder,
• Endstücke,
• Innenwinkel,
• Außenwinkel,
• Einhangstutzen.

Der Einhangstutzen benötigt zusätzlich den passenden Anschluss für den gewählten Fallrohrdurchmesser.

Nicht einfach vorsorglich die größte Dachrinne wählen

Eine größere Dachrinne bietet zwar mehr Querschnitt, ist aber nicht automatisch für jedes Gebäude die sinnvollste Lösung.

Mit einer größeren Rinne ändern sich auch:

• Abmessungen,
• Halter,
• Endstücke,
• Winkel,
• Optik an der Traufe.

Die Größe sollte daher passend zur benötigten Entwässerungsleistung ausgewählt werden und nicht nur nach dem Prinzip „größer ist sicherer“.

Wie finde ich die richtige Dachrinnengröße Schritt für Schritt?

1. Dachform bestimmen.
2. Zu entwässernde Dachflächen messen.
3. Dachflächen den jeweiligen Rinnenabschnitten zuordnen.
4. Anzahl und Position der Fallrohre festlegen.
5. Örtliche Regenbelastung beziehungsweise notwendige Entwässerungsleistung berücksichtigen.
6. Passende Dachrinnengröße auswählen.
7. Passenden Fallrohrdurchmesser bestimmen.
8. Einhangstutzen passend zu Rinne und Rohr auswählen.
9. Halter, Verbinder, Endstücke und Winkel in derselben Rinnengröße bestellen.

Dachrinnengröße im Komplettpaket auswählen

Bei unserem Dachrinnen-Komplettpaket wird die gewünschte Rinnengröße zusammen mit den weiteren Parametern des geraden Dachrinnenabschnitts festgelegt.

Zusätzlich sollten dabei bekannt sein:

• Rinnenlänge,
• Fallrohrposition,
• Fallrohrhöhe,
• Dachüberstand,
• Fallrohrdurchmesser,
• Halterausführung,
• Fallrohrbefestigung.

Die Rinnengröße sollte bereits vor der eigentlichen Zusammenstellung anhand der erforderlichen Entwässerung ausgewählt werden.

Wann ist der 3D-Konfigurator sinnvoll?

Für einen einzelnen geraden Rinnenabschnitt eignet sich das Komplettpaket.

Bei mehreren Dachseiten, Innen- und Außenecken oder mehreren Fallrohren sollte der gesamte Rinnenverlauf zusammenhängend geplant werden.

Dafür steht unser 3D-Dachrinnen-Konfigurator zur Verfügung.

Häufige Fehler bei der Auswahl der Dachrinnengröße

• Rinnengröße nur anhand der Gebäudeart auswählen.
• Gesamte Dachfläche verwenden, obwohl mehrere getrennte Traufseiten vorhanden sind.
• Fallrohrpositionen bei der Flächenzuordnung nicht berücksichtigen.
• Rinnengröße und Fallrohrdurchmesser miteinander verwechseln.
• Eine große Rinne mit einem ungeeigneten kleinen Ablauf kombinieren.
• Nur die Rinne vergrößern und den restlichen Wasserweg ignorieren.
• Bei einer bestehenden Anlage nur nach Bildern bestellen.
• Halter, Winkel oder Endstücke in einer anderen Rinnengröße auswählen.
• Automatisch die kleinste Größe für Garage oder Carport wählen.
