Fallrohr

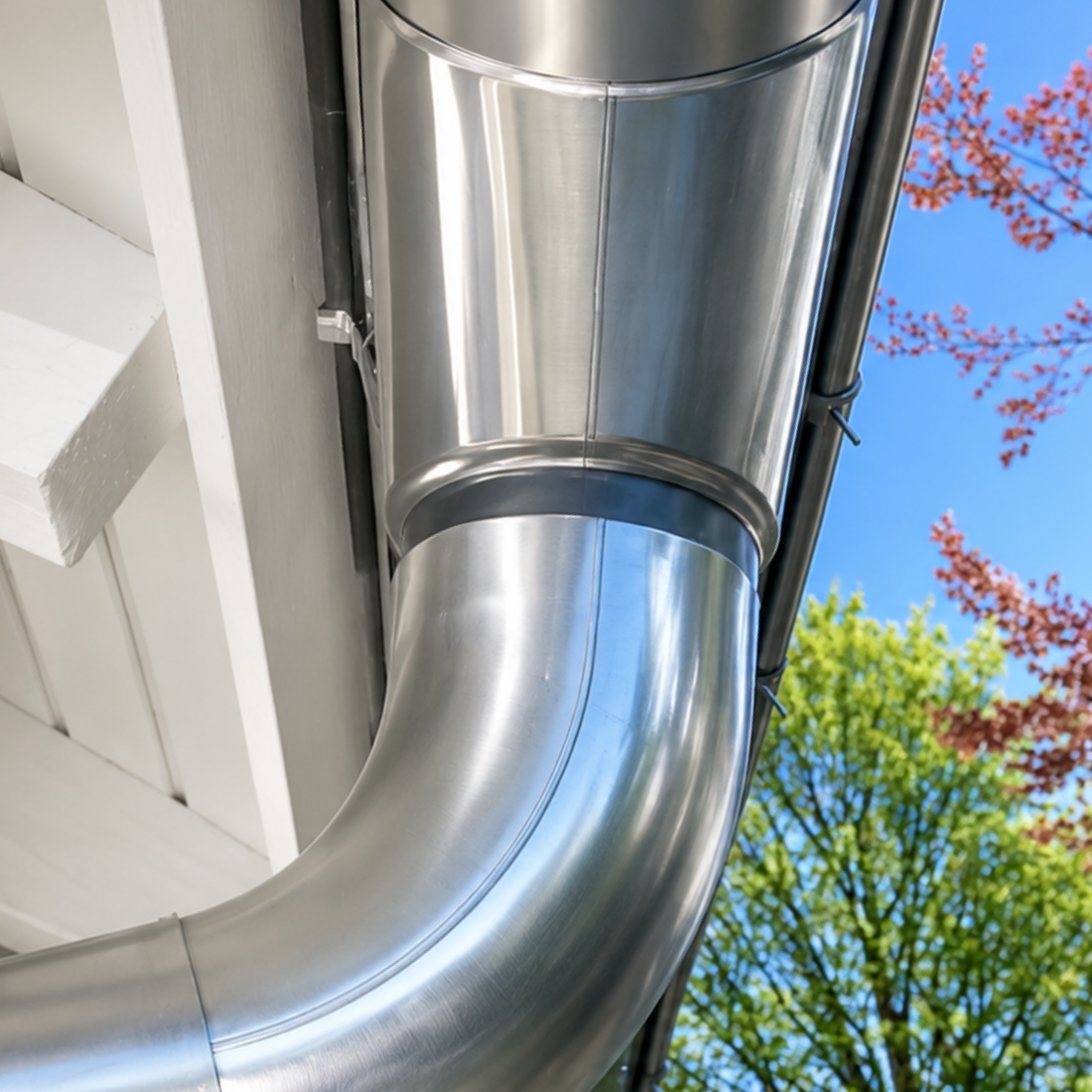

Fallrohre verbinden und verlängern

Passende Fallrohre können über ihre vorhandenen Muffen zusammengesteckt werden. Eine zusätzliche Steckmuffe ist dort sinnvoll, wo eine geeignete Muffe fehlt, etwa an einem Zuschnitt. Entscheidend sind Rohrgröße, Einsteckverbindung und korrekte Wasserführung.

Fallrohre können verlängert oder miteinander verbunden werden, wenn Rohrdurchmesser und Verbindungssystem zueinander passen. Bei normalen Fallrohrstücken ist dafür häufig bereits eine Muffe vorhanden. Eine zusätzliche Steckmuffe wird vor allem dann benötigt, wenn ein Rohrende keine passende Muffe mehr besitzt, beispielsweise nach einem Zuschnitt.

Wichtig ist, dass die Verbindung in Fließrichtung richtig aufgebaut wird, die Einstecktiefe bei der Längenplanung berücksichtigt wird und längere Rohrabschnitte weiterhin ausreichend an der Fassade befestigt werden.

Kurz erklärt

Vorhandene Muffe am Fallrohr nutzen, wenn eine passende Steckverbindung vorhanden ist.
Eine Steckmuffe nur dort ergänzen, wo eine geeignete Muffe fehlt.
Beim Zuschneiden die spätere Einstecktiefe berücksichtigen.
Rohrverbindungen immer so anordnen, dass Wasser sicher nach unten weitergeführt wird.
Verlängerte Fallrohre weiterhin mit passenden Schellen an der Fassade befestigen.

Wie werden Fallrohre miteinander verbunden?

Viele Fallrohre besitzen an einem Ende bereits eine aufgeweitete Muffe. Dadurch kann das nächste passende Rohrstück direkt eingesteckt werden.

Das obere Rohr führt das Regenwasser dabei in das darunterliegende Rohr. So kann das Wasser innerhalb der Rohrleitung nach unten weiterlaufen, ohne dass an jeder Verbindung ein zusätzlicher Rohrverbinder benötigt wird.

Vor dem Zusammenstecken sollten Sie immer prüfen, ob Rohrdurchmesser, Muffe und Einsteckrichtung zueinander passen.

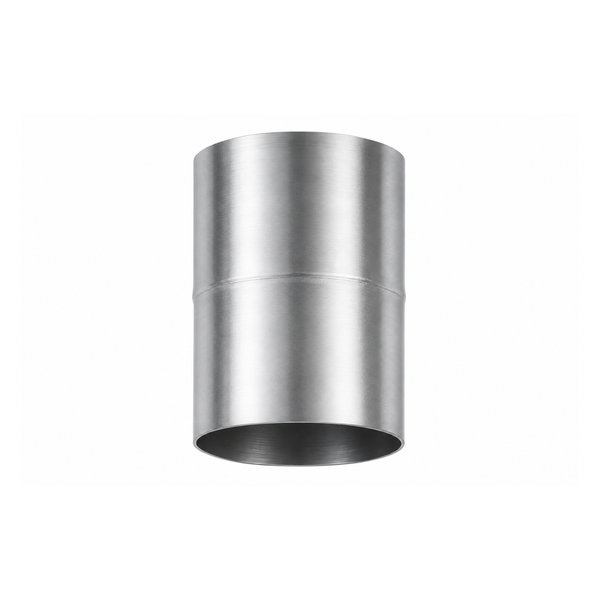

Wann braucht man eine Steckmuffe für das Fallrohr?

Eine Steckmuffe beziehungsweise ein Fallrohrverbinder wird dann benötigt, wenn zwei Rohrenden miteinander verbunden werden sollen und an der vorgesehenen Stelle keine passende Muffe vorhanden ist.

Das kann beispielsweise nach einem Zuschnitt vorkommen. Wird ein Fallrohr an einer Stelle gekürzt, an der anschließend zwei normale Rohrenden aufeinandertreffen, fehlt gegebenenfalls die für die Steckverbindung notwendige Aufweitung.

In diesem Fall kann eine passende Steckmuffe die Verbindung herstellen.

Fallrohr, Muffe und Steckmuffe – was ist der Unterschied?

Bauteile zum Verbinden und Verlängern von Fallrohren
Bauteil	Einsatzzweck	Darauf achten
Fallrohr Artikel ansehen →	Gerade Rohrleitung zur senkrechten Ableitung des Regenwassers. Passende Fallrohrstücke können über vorhandene Muffen miteinander verbunden werden.	Durchmesser, benötigte Länge und Lage der Muffe vor dem Zuschneiden prüfen.
Steckmuffe Artikel ansehen →	Verbindung zweier passender Fallrohrenden, wenn an der benötigten Stelle keine geeignete Muffe vorhanden ist.	Nicht automatisch an jeder normalen Fallrohrverbindung erforderlich.
Schraubenset zur Fallrohrfixierung Artikel ansehen →	Zusätzliche mechanische Sicherung einer dafür vorgesehenen Fallrohrverbindung.	Ersetzt weder eine fehlende Muffe noch eine Fallrohrschelle zur Befestigung an der Fassade.

Fallrohr verlängern – welche Länge wird benötigt?

Wenn ein vorhandenes Fallrohr verlängert werden soll, reicht es nicht immer aus, nur die sichtbare fehlende Länge zu messen.

Ein Teil des neuen Rohrstücks verschwindet beim Zusammenstecken innerhalb der vorhandenen Muffe. Deshalb müssen sichtbare Einbaulänge und tatsächliche Zuschnittlänge voneinander unterschieden werden.

Messen Sie die benötigte Verlängerung deshalb möglichst direkt am geplanten Aufbau und berücksichtigen Sie die erforderliche Einstecktiefe.

Fallrohr richtig zuschneiden

Vor dem Kürzen sollte feststehen, an welcher Stelle die spätere Verbindung liegt und welches Rohrende weiterverwendet wird.

Gehen Sie grundsätzlich so vor:

Benötigte Einbaulänge am Gebäude bestimmen.
Vorhandene Muffe und geplante Steckverbindung prüfen.
Einstecktiefe bei der Zuschnittlänge berücksichtigen.
Fallrohr sauber auf das benötigte Maß kürzen.
Schnittkante entgraten.
Passende Rohrteile zusammenstecken.
Verbindung und Rohrführung kontrollieren.

Wird beim Zuschnitt die vorhandene Muffe entfernt und soll an dieser Stelle ein weiteres Rohr angeschlossen werden, kann eine zusätzliche Steckmuffe erforderlich sein.

In welche Richtung werden Fallrohre zusammengesteckt?

Bei der Verbindung muss die Rohrleitung so aufgebaut sein, dass das Regenwasser vom oberen Rohr sicher in das darunterliegende Rohr geführt wird.

Die Muffen- und Steckrichtung sollte deshalb nicht beliebig gewählt werden. Ein ungünstig angeordneter Übergang kann den Wasserweg verschlechtern und die Verbindung unnötig belasten.

Orientieren Sie sich an der vorgesehenen Steckrichtung der verwendeten Fallrohrteile.

Fallrohrverbindung zusätzlich sichern

Je nach Aufbau kann eine dafür vorgesehene Fallrohrverbindung zusätzlich mechanisch gesichert werden.

Das Schraubenset zur Fallrohrfixierung dient dabei ausschließlich der zusätzlichen Sicherung einer passenden Verbindung. Es ersetzt nicht die eigentliche Steckverbindung.

Ebenso ersetzt die Fixierung keine Fallrohrschellen. Die gesamte Rohrleitung muss weiterhin ausreichend an der Fassade gehalten werden.

Wie viele Fallrohrschellen werden nach einer Verlängerung benötigt?

Wird ein Fallrohr verlängert, muss auch die Befestigung der längeren Rohrleitung berücksichtigt werden.

Die Schellen sollen das Fallrohr sicher an der Fassade führen, ohne es seitlich zu verspannen oder Rohrverbindungen unnötig zu belasten.

Wie viele Befestigungspunkte erforderlich sind, hängt unter anderem von Rohrlänge, Rohrdurchmesser, Rohrführung und dem verwendeten System ab.

Weitere Hinweise finden Sie in unserem Ratgeber Fallrohrschellen richtig montieren.

Fallrohr mit Abzweig verbinden

Soll eine zusätzliche Fallrohrleitung in ein vorhandenes Hauptfallrohr geführt werden, wird keine normale Steckmuffe verwendet. Dafür ist ein passender Fallrohrabzweig vorgesehen.

Dabei müssen sowohl der Durchmesser des Hauptfallrohrs als auch der Nebenanschluss zur geplanten Rohrleitung passen.

Zusätzlich sollte geprüft werden, ob das Hauptfallrohr die zusammengeführte Wassermenge zuverlässig ableiten kann.

Fallrohr nach unten zum Standrohr verlängern

Endet die Fallrohrleitung an einem vorhandenen Standrohr, sollte auch der untere Anschluss passend geplant werden.

Fallrohr und Standrohr können unterschiedliche Rohrgrößen besitzen. Für diesen Übergang ist eine passende Standrohrkappe vorgesehen.

Mehr dazu erfahren Sie im Ratgeber Standrohr und Fallrohr richtig verbinden.

Häufige Fehler beim Verbinden von Fallrohren

Zusätzliche Steckmuffe bestellen, obwohl bereits eine passende Muffe vorhanden ist.
Einstecktiefe bei der benötigten Rohrlänge nicht berücksichtigen.
Rohrstücke mit unterschiedlichen Durchmessern miteinander kombinieren.
Rohrverbindung entgegen der vorgesehenen Wasserführung anordnen.
Nach einem Zuschnitt scharfe Schnittkanten nicht entgraten.
Verlängertes Fallrohr ohne ausreichende zusätzliche Befestigung montieren.
Schraubenset mit einer eigentlichen Rohrverbindung verwechseln.

Fallrohre und Verbindungsteile müssen in Durchmesser und Stecksystem zueinander passen. Rohrleitungen spannungsfrei montieren und ausreichend an der Fassade befestigen. Arbeiten an Dach und Fassade nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen.
