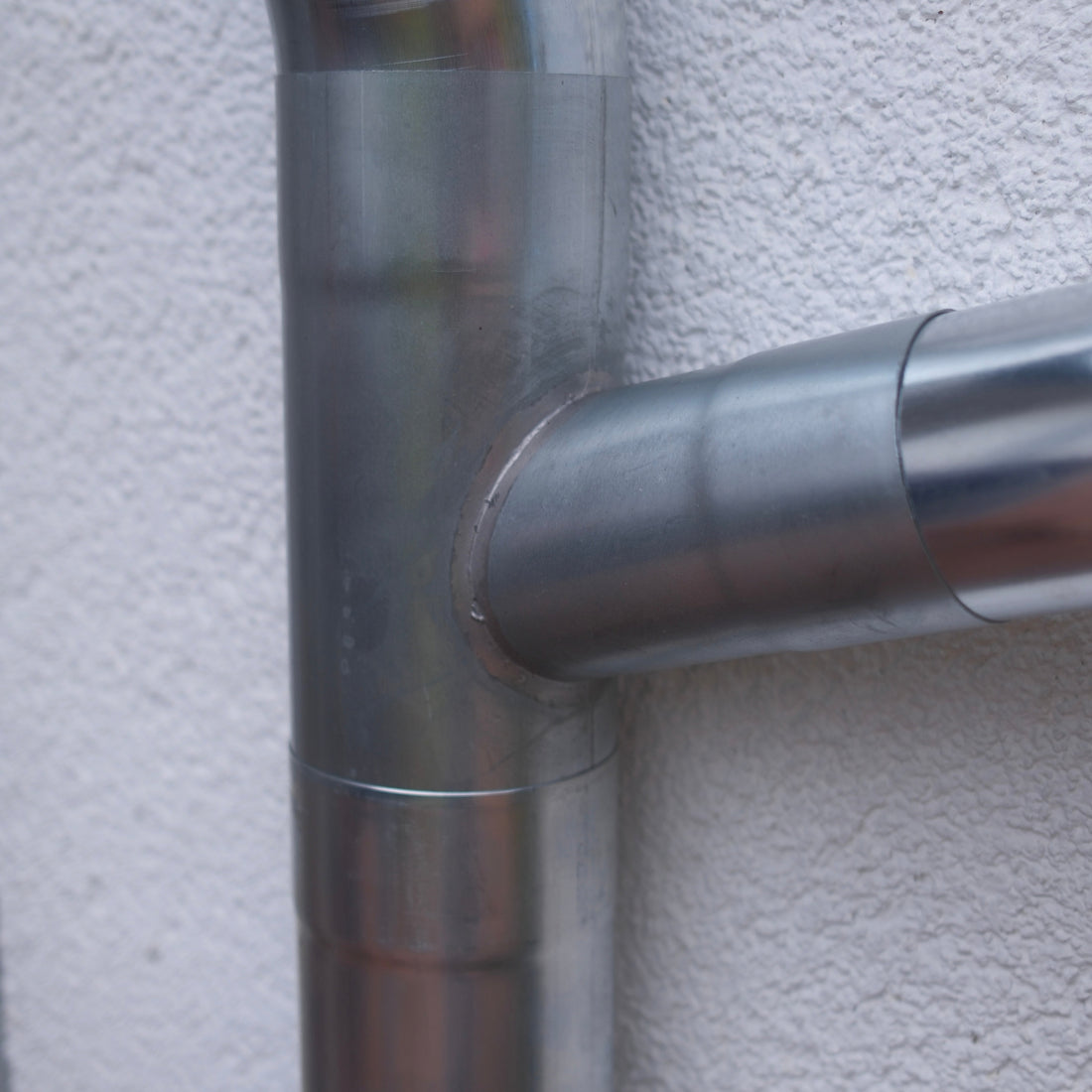

Fallrohr-Abzweig montieren und richtig einsetzen

Ein Fallrohrabzweig führt eine zusätzliche Rohrleitung in ein Hauptfallrohr. Dabei müssen beide Anschlussgrößen stimmen. Vor der Montage ist außerdem zu prüfen, ob die gemeinsame Leitung die zusätzliche Wassermenge aufnehmen kann.

Kurz erklärt

Hauptleitung und Seitenanschluss getrennt bemaßen.
Der angebotene Abzweig hat einen seitlichen Anschluss von 72°.
Zusätzliche Dachfläche erfordert eine Prüfung der Gesamtentwässerung.

Fallrohr-Bauteile nach Einsatzzweck

Auf kleinen Bildschirmen lässt sich die Tabelle seitlich verschieben.

Artikel, Einsatzzweck und Auswahlhilfe
Artikel & Bild	Passender Einsatzzweck	Darauf achten
FallrohrProduktabbildung · Artikel ansehen →	Gerade, senkrechte Wasserführung und Verlängerung der Leitung.	Durchmesser, Länge und Lage der Muffe beachten.
SteckmuffeProduktabbildung · Artikel ansehen →	Verbindung an Rohrenden ohne passende Muffe.	Nicht pauschal an jeder normalen Rohrverbindung erforderlich.
Fallrohrabzweig 72°Produktabbildung · Artikel ansehen →	Zusammenführung einer zusätzlichen Rohrleitung mit einem Hauptfallrohr.	Haupt- und Nebenanschluss getrennt auswählen; Gesamtentwässerung prüfen.

Die vorhandene Muffe am Fallrohr ermöglicht das Zusammenstecken passender Rohre. Zusätzliche Bauteile nur dort vorsehen, wo die Rohrführung sie tatsächlich benötigt.

Die passende Kombination auswählen

Varianten wie 100 × 87 mm bezeichnen unterschiedliche Anschlussgrößen. Ordnen Sie die Maße anhand der Produktangaben eindeutig der Haupt- und Nebenleitung zu. Ein Abzweig ist keine allgemeine Reduzierung für beliebige Rohrkombinationen.

Probemontage vor der Befestigung

Legen Sie Lage und Höhe der Einmündung fest und richten Sie die angeschlossenen Rohrteile probeweise aus. Berücksichtigen Sie Stecklängen und Platz für die Befestigung.

Rohrdurchmesser und Einbaurichtung prüfen.
Zuschnitte entgraten.
Seitenleitung spannungsfrei zuführen.
Befestigungen gemäß Systemvorgaben ergänzen.
Durchfluss nach dem Zusammenbau kontrollieren.

Typische Fehler vermeiden

Eine zusätzliche Leitung darf nicht allein deshalb angeschlossen werden, weil ein passender Abzweig erhältlich ist. Rückstau, ungünstige Rohrführung oder ein zu kleiner nachfolgender Anschluss können die Funktion beeinträchtigen. Bei unklarer Leistung vorher Fachberatung einholen.

Arbeiten an Dach und Fassade nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen. Bei unklarem Untergrund, gedämmten Fassaden oder schwer erreichbaren Stellen einen Fachbetrieb hinzuziehen. Diese Übersicht ersetzt keine Montageanleitung oder objektbezogene Entwässerungsplanung.
