Dachrinne konfigurieren – Schritt für Schritt zum passenden Komplettpaket

Im 3D-Konfigurator planen Sie Dachform, Rinnenverlauf und Fallrohre zusammen. Eine bemaßte Skizze ist die beste Grundlage. Prüfen Sie vor dem Bestellen nicht nur die Darstellung, sondern auch die gewählten Größen und die vollständige Stückliste.

Mit dem 3D-Dachrinnen-Konfigurator planen Sie Dachform, Dachrinnenverlauf, Fallrohre und Zubehör gemeinsam. Damit die Konfiguration möglichst genau zu Ihrem Gebäude passt, sollten Sie vor dem Start die wichtigsten Gebäudemaße aufnehmen und am besten eine einfache bemaßte Draufsicht erstellen.

Im Konfigurator legen Sie anschließend Schritt für Schritt Grundriss, Dachkanten, Rinnengröße, Fallrohrpositionen, Befestigung und Zubehör fest. Vor der Bestellung sollte die automatisch erzeugte Stückliste noch einmal mit Ihren gemessenen Werten verglichen werden.

Kurz erklärt

Gebäudegrundriss und Dachkanten vorab ausmessen.
Festlegen, an welchen Dachseiten eine Dachrinne montiert werden soll.
Position, Höhe und Verlauf der Fallrohre bestimmen.
Rinnengröße, Halter und Schellen passend zur Einbausituation auswählen.
Stückliste und Sonderbearbeitungen vor dem Warenkorb kontrollieren.

Welche Maße brauche ich für den Dachrinnen-Konfigurator?

Je genauer die Ausgangsmaße sind, desto zuverlässiger lässt sich die Dachentwässerung im Konfigurator abbilden.

Für die meisten Projekte sollten Sie mindestens folgende Angaben bereithalten:

Wichtige Maße und Angaben für die Konfiguration
Maß / Parameter	Was wird eingegeben?	Wofür wird es benötigt?
Gebäudeform	Zum Beispiel rechteckiger, L-förmiger oder U-förmiger Grundriss.	Bestimmt den grundlegenden Verlauf der Dachrinnen und Gebäudeecken.
Gebäudemaße	Länge der einzelnen Gebäudeseiten beziehungsweise Dachkanten.	Bestimmt die benötigten Dachrinnenlängen.
Zu entwässernde Dachkanten	Festlegen, an welchen Seiten tatsächlich Dachrinnen montiert werden.	Bestimmt den gesamten Rinnenverlauf und die benötigten Komponenten.
Fallrohrposition	Position des jeweiligen Fallrohrs entlang der Dachkante.	Bestimmt die Lage des Einhangstutzens und der Ablauföffnung.
Fallrohrhöhe	Höhe vom Dachrinnenablauf bis zum unteren Ende der Rohrleitung.	Bestimmt die benötigte Fallrohrlänge.
Dachüberstand	Horizontaler Abstand zwischen Rinnenablauf und Fassade.	Wird für Fallrohrbögen und das Zwischenstück benötigt.
Rinnengröße	Gewünschte beziehungsweise passende Dachrinnengröße.	Bestimmt Dachrinne, Halter, Verbinder, Endstücke und weitere Rinnenbauteile.
Fallrohrdurchmesser	Gewünschter Durchmesser des Fallrohrsystems.	Bestimmt Fallrohr, Bögen, Schellen und passende Anschlussbauteile.

1. Gebäudeform auswählen

Zu Beginn wird der Grundriss des Gebäudes festgelegt.

Je nach Gebäude kann beispielsweise ein rechteckiger, L-förmiger oder U-förmiger Verlauf erforderlich sein. Die gewählte Form bildet die Grundlage für alle weiteren Dachkanten und Rinnenabschnitte.

Betrachten Sie das Gebäude dabei möglichst in der Draufsicht. Gerade bei Innen- und Außenecken lässt sich der Rinnenverlauf so deutlich einfacher zuordnen.

2. Gebäudemaße und Dachkanten eingeben

Im nächsten Schritt werden die Längen der relevanten Gebäudeseiten beziehungsweise Dachkanten eingetragen.

Messen Sie jede Dachkante möglichst separat. Bei L- und U-förmigen Gebäuden sollten auch kleinere Teilabschnitte einzeln erfasst werden.

Die eingegebenen Maße bestimmen später unter anderem:

Gesamtlänge der Dachrinne,
Aufteilung der Rinnenstücke,
Anzahl der Verbinder,
Positionen von Innen- und Außenwinkeln.

3. Festlegen, welche Dachkanten eine Dachrinne erhalten

Nicht jede Gebäudeseite muss automatisch mit einer Dachrinne ausgestattet werden.

Wählen Sie deshalb gezielt die Dachkanten aus, an denen Regenwasser gesammelt und abgeführt werden soll.

Kontrollieren Sie anschließend in der 3D-Darstellung, ob der erzeugte Rinnenverlauf Ihrer tatsächlichen Dachform entspricht.

4. Rinnengröße auswählen

Anschließend wird die passende Dachrinnengröße festgelegt.

Die Größe sollte zur zu entwässernden Dachfläche und zum geplanten Fallrohrsystem passen. Sie sollte nicht ausschließlich anhand der Gebäudeart gewählt werden.

Weitere Hinweise finden Sie in unserem Ratgeber Die richtige Dachrinnengröße für Ihr Dach finden.

5. Fallrohre positionieren

Im nächsten Schritt legen Sie fest, wo das Regenwasser aus der Dachrinne nach unten geführt werden soll.

Die Fallrohrposition sollte nicht nur optisch gewählt werden. Prüfen Sie die spätere Einbausituation am Gebäude.

Achten Sie insbesondere auf:

Fenster und Türen,
Vordächer und Vorsprünge,
geeignete Befestigungsflächen,
unteren Anschluss des Fallrohrs,
Zugänglichkeit für Montage und Wartung.

6. Fallrohrhöhe eingeben

Die Fallrohrhöhe bestimmt, wie viel gerades Fallrohr für die senkrechte Leitung benötigt wird.

Gemessen wird vom oberen Fallrohranschluss bis zu dem Punkt, an dem die Rohrleitung unten enden beziehungsweise in den vorgesehenen Anschluss übergehen soll.

Berücksichtigen Sie dabei beispielsweise ein vorhandenes Standrohr oder andere Anschlussbauteile.

7. Dachüberstand messen und eingeben

Der Dachüberstand ist für die Führung des Fallrohrs besonders wichtig.

Gemeint ist der horizontale Abstand zwischen dem Fallrohranschluss unterhalb der Dachrinne und der späteren senkrechten Rohrlinie an der Fassade.

Dieser Wert beeinflusst die benötigte Kombination aus Fallrohrbögen und Zwischenstück.

Bei sehr kleinen Dachüberständen kann gegebenenfalls kein separates Zwischenstück erforderlich sein. Die tatsächliche Geometrie hängt vom gewählten Bogenwinkel und Rohrdurchmesser ab.

8. Fallrohrdurchmesser auswählen

Der Fallrohrdurchmesser wird unabhängig von der Rinnengröße angegeben, muss aber zum gesamten Dachentwässerungssystem passen.

Im Sortiment stehen unterschiedliche Rohrgrößen zur Verfügung. Entscheidend sind unter anderem Dachfläche je Ablauf, Anzahl der Fallrohre und die benötigte Entwässerungsleistung.

Mehr dazu finden Sie unter Fallrohr richtig auswählen: Durchmesser und Größe berechnen.

9. Dachrinnenhalter auswählen

Die passende Halterausführung hängt vom vorhandenen Dachaufbau ab.

Prüfen Sie vor der Auswahl, ob die Dachrinne beispielsweise an einem tragfähigen Stirnbrett oder an einer geeigneten Dachkonstruktion befestigt werden soll.

Verstellbare Halter können die Ausrichtung erleichtern, ersetzen jedoch keinen ausreichend tragfähigen Befestigungsgrund.

10. Fallrohrschellen und Wandbefestigung auswählen

Auch bei den Fallrohrschellen müssen zwei Dinge unterschieden werden:

passende Schellengröße für den Rohrdurchmesser,
geeignete Befestigung für die vorhandene Fassade.

Je nach Gebäude können beispielsweise Stockschraube, Wandplatte oder eine andere geeignete Befestigung erforderlich sein.

11. Endstücke und Dachrinnenecken prüfen

Der Konfigurator berücksichtigt je nach gewähltem Rinnenverlauf auch Abschlüsse und Gebäudeecken.

Kontrollieren Sie, ob:

offene Rinnenenden korrekt abgeschlossen sind,
Innen- und Außenwinkel richtig zugeordnet wurden,
alle Rinnenabschnitte miteinander verbunden sind.

12. Ablaufposition und Einhangstutzen kontrollieren

An jeder Fallrohrposition wird ein Übergang von der Dachrinne zum Fallrohr benötigt.

Die Position des Einhangstutzens beziehungsweise der Ablauföffnung sollte genau mit der geplanten Fallrohrposition übereinstimmen.

Bei vorbereiteten Rinnenstücken ist dieser Punkt besonders wichtig, da die Öffnung bereits vor der Lieferung nach Maß hergestellt wird.

13. Optionales Zubehör ergänzen

Je nach Einbausituation kann weiteres Zubehör ergänzt werden.

Dazu können beispielsweise gehören:

Traufblech,
Laubschutz,
Regentonnen-Füllautomat,
Fallrohrklappe,
Standrohrkappe,
weitere Anschluss- oder Befestigungsteile.

Ergänzen Sie Zubehör nur dort, wo es für die konkrete Einbausituation tatsächlich benötigt wird.

14. 3D-Vorschau kontrollieren

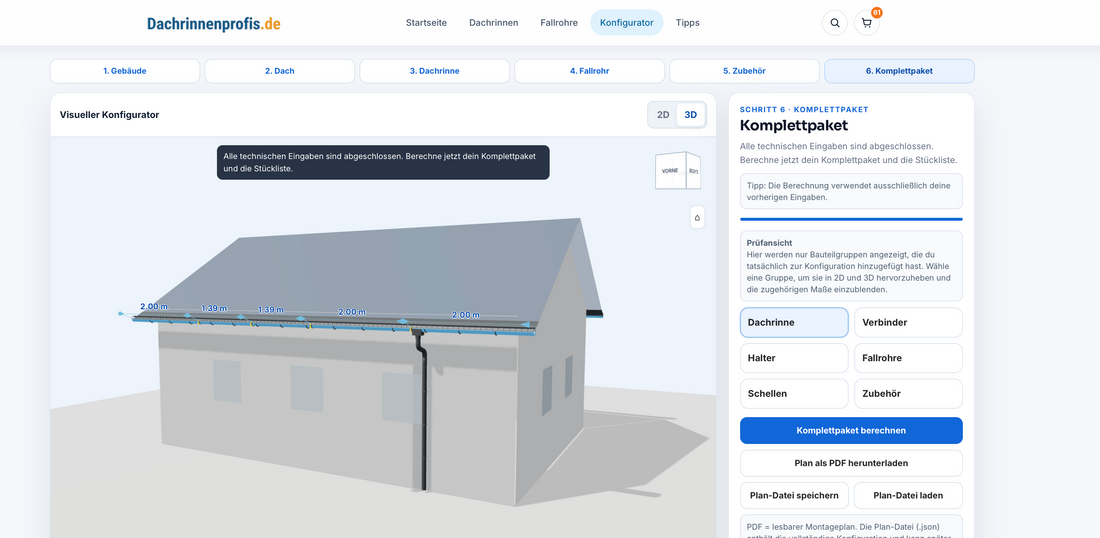

Die 3D-Darstellung hilft dabei, den geplanten Verlauf von Dachrinne und Fallrohren visuell zu kontrollieren.

Prüfen Sie insbesondere:

Gebäudeform,
Dachrinnenverlauf,
Innen- und Außenecken,
Fallrohrpositionen,
Rohrführung zur Fassade.

Die Darstellung ist jedoch eine Planungshilfe. Sie ersetzt keine Prüfung der tatsächlichen Einbausituation am Gebäude.

15. Stückliste vor der Bestellung prüfen

Am Ende der Konfiguration sollte die automatisch erzeugte Stückliste noch einmal vollständig kontrolliert werden.

Vergleichen Sie sie mit Ihrer Skizze und prüfen Sie:

Gesamtlänge der Dachrinne,
Anzahl und Länge der Rinnenstücke,
Rinnengröße,
Anzahl der Verbinder,
Innen- und Außenwinkel,
Endstücke,
Fallrohranzahl und Fallrohrhöhe,
Fallrohrdurchmesser,
Bögen und Zwischenstücke,
Dachrinnenhalter,
Fallrohrschellen,
gewähltes Zubehör.

Welche vorbereiteten Dachrinnen können gewählt werden?

Je nach Konfiguration können Rinnenstücke unterschiedlich vorbereitet werden. Das kann Arbeitsschritte auf der Baustelle reduzieren.

Vorbereitete Dachrinnen-Ausführungen im Vergleich
Ausführung	Geeignet für	Darauf achten
Dachrinne ohne Vorbereitung Artikel ansehen →	Gerade Rinnenabschnitte, die vollständig vor Ort bearbeitet werden sollen.	Endstücke und Ablauföffnung bei Bedarf separat einplanen.
Rinne mit vorgelötetem Endstück Artikel ansehen →	Wenn ein Rinnenende bereits fertig verschlossen geliefert werden soll.	Linke oder rechte Endseite sowie Rinnenlänge eindeutig festlegen.
Rinne mit Ablauföffnung & Stutzen Artikel ansehen →	Wenn die Position des Fallrohrs bereits exakt feststeht.	Ablaufposition, Rinnenlänge, Rinnengröße und Fallrohrdurchmesser kontrollieren.
Rinne mit Endstück & Ablauf Artikel ansehen →	Wenn Endabschluss und Fallrohranschluss bereits gemeinsam vorbereitet werden sollen.	Rinnenlänge, Endseite, Ablaufposition und Fallrohrdurchmesser müssen zusammenpassen.

Vorbereitete Rinnenstücke können Montagearbeiten vor Ort reduzieren. Je stärker ein Bauteil vorbereitet wird, desto wichtiger sind genaue Maße und eindeutig definierte Einbaurichtungen.

Wann reicht das Komplettpaket statt des 3D-Konfigurators?

Für einen einfachen geraden Dachrinnenabschnitt kann unser Dachrinnen-Komplettpaket die schnellere Lösung sein.

Dort werden unter anderem Rinnenlänge, Fallrohrhöhe, Dachüberstand, Rinnengröße und Fallrohrdurchmesser eingegeben.

Der 3D-Konfigurator ist dagegen besonders sinnvoll, wenn:

mehrere Dachseiten geplant werden,
Innen- oder Außenecken vorhanden sind,
mehrere Fallrohre benötigt werden,
ein L- oder U-förmiger Gebäudegrundriss vorliegt.

Häufige Fehler beim Dachrinnen-Konfigurator vermeiden

Gebäudemaße nur grob schätzen.
Dachkante und Fassadenmaß miteinander verwechseln.
Fallrohrposition wählen, ohne Fenster und Türen zu berücksichtigen.
Dachüberstand nicht messen.
Rinnengröße und Fallrohrdurchmesser als dieselbe Größe betrachten.
Halter auswählen, ohne den tatsächlichen Befestigungsuntergrund zu prüfen.
3D-Darstellung kontrollieren, aber die Stückliste nicht prüfen.
Vorbereitete Ablauföffnungen oder Endstücke bestellen, obwohl die Maße noch nicht eindeutig feststehen.

Der 3D-Konfigurator unterstützt die Planung von Dachrinne, Fallrohren und Zubehör, ersetzt jedoch keine objektbezogene hydraulische Bemessung oder Prüfung des tatsächlichen Gebäudeaufbaus. Maße und Stückliste vor der Bestellung kontrollieren. Arbeiten an Dach und Fassade nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen.
