So konfigurieren Sie Ihr Komplettpaket - Schritt für Schritt

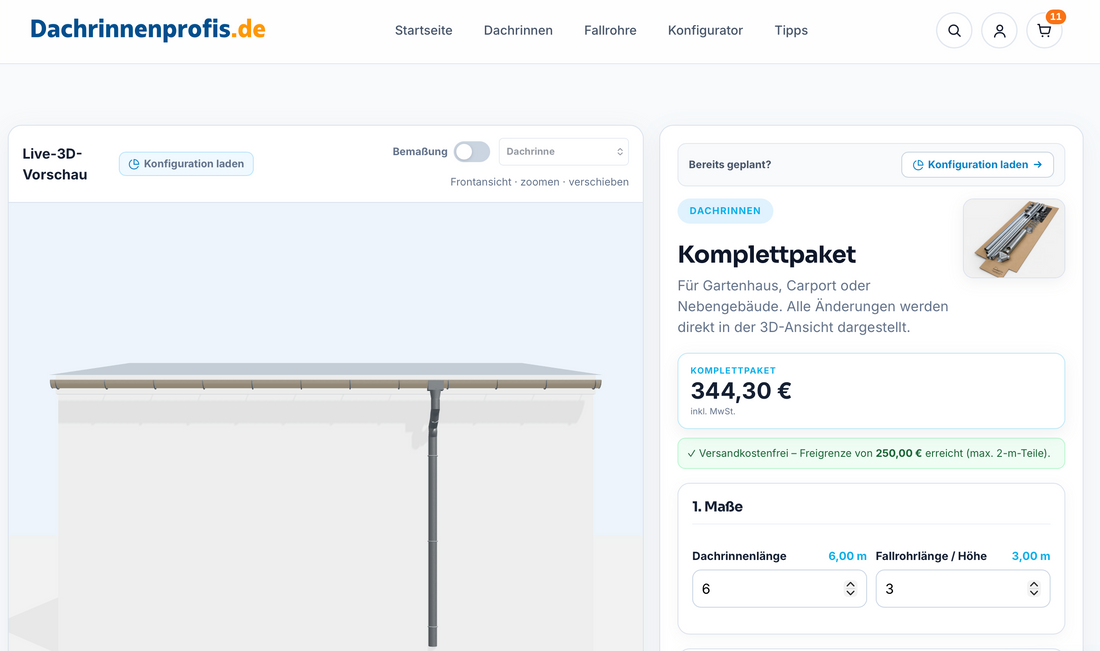

Das Komplettpaket hilft, einen geraden Rinnenabschnitt mit passenden Komponenten zusammenzustellen. Tragen Sie gemessene Werte ein und kontrollieren Sie vor der Bestellung die Stückliste. Für mehrere Dachkanten und komplexere Verläufe steht der 3D-Konfigurator zur Verfügung.

Dachrinnen-Komplettpaket einfach planen: Mit unserem Komplettpaket können Sie eine komplette Dachrinne inklusive Fallrohr und passendem Zubehör für einen geraden Dachabschnitt zusammenstellen. Damit die benötigten Bauteile möglichst passend berechnet werden können, benötigen Sie vor allem die Maße Ihrer Dachkante und der geplanten Fallrohrführung.

Neben der Dachrinnenlänge werden unter anderem die Fallrohrhöhe, der Dachüberstand, die Fallrohrposition sowie Dachrinnen- und Fallrohrgröße festgelegt. Anschließend können Befestigung und zusätzliches Zubehör passend zur Einbausituation gewählt werden.

Kurz erklärt

Dachrinnenlänge entlang der zu entwässernden Dachkante messen.
Fallrohrhöhe und Dachüberstand für die Rohrführung bestimmen.
Position und Durchmesser des Fallrohrs festlegen.
Dachrinnengröße passend zur Entwässerung auswählen.
Halter, Fallrohrschellen und Zubehör an die Einbausituation anpassen.

Welche Maße werden für das Dachrinnen-Komplettpaket benötigt?

Für die Konfiguration werden sowohl Maße am Gebäude als auch Angaben zur gewünschten Ausführung benötigt. Die folgende Übersicht zeigt, welche Werte Sie vor der Bestellung bereithalten sollten und wofür sie verwendet werden.

Maße und Einstellungen für das Dachrinnen-Komplettpaket
Maß oder Einstellung	Was wird angegeben?	Wofür wird die Angabe benötigt?
Dachrinnenlänge	Gesamtlänge der Dachkante, an der die Dachrinne montiert werden soll.	Bestimmt die benötigte Länge und Anzahl der Dachrinnenteile.
Fallrohrhöhe	Vertikaler Abstand von der Dachrinne bis zum gewünschten unteren Ende des Fallrohrs.	Wird für die benötigte Länge und Anzahl der Fallrohrstücke verwendet.
Dachüberstand	Horizontaler Abstand zwischen der Fallrohrposition unter der Dachrinne und der Hauswand.	Wird für die Führung des Fallrohrs zur Fassade und die Auswahl der passenden Fallrohrbögen benötigt.
Fallrohrposition	Position des Fallrohrs entlang der Dachrinne.	Bestimmt die Position des Einhangstutzens beziehungsweise der vorbereiteten Fallrohröffnung.
Dachrinnengröße	Gewünschte Systemgröße der Dachrinne auswählen.	Bestimmt die Abmessungen der Rinne und die dazu passenden Zubehörteile.
Fallrohrdurchmesser	Passende Größe des Fallrohrs auswählen.	Bestimmt Fallrohre, Bögen, Schellen und weitere Teile des Fallrohrsystems.
Dachrinnenhalter	Passende Halterausführung entsprechend der vorhandenen Befestigungssituation auswählen.	Legt fest, wie die Dachrinne am Dach beziehungsweise Stirnbrett befestigt wird.
Fallrohrschellen	Passende Schellenausführung entsprechend der Fassade beziehungsweise Unterkonstruktion auswählen.	Dient zur sicheren Befestigung des Fallrohrs an der Gebäudewand.
Endstücke	Festlegen, an welchen Seiten die Dachrinne geschlossen werden soll.	Bestimmt, ob ein linkes, rechtes oder beide Endstücke benötigt werden.
Fallrohröffnung	Festlegen, ob die Öffnung für das Fallrohr bereits vorbereitet werden soll.	Die Position kann passend zur geplanten Fallrohrführung berücksichtigt werden.
Zusätzliches Zubehör	Optional beispielsweise Traufblech, Laubschutz oder weiteres Montagezubehör auswählen.	Ergänzt das Komplettpaket passend zur jeweiligen Einbausituation.

Dachrinnenlänge richtig messen

Messen Sie zunächst die gesamte Dachkante, an der die Dachrinne montiert werden soll. Dieses Maß bildet die Grundlage für die benötigte Rinnenlänge und die Aufteilung auf die einzelnen Dachrinnenteile.

Gemessen wird entlang des geplanten Verlaufs der Dachrinne. Bei einem einfachen geraden Dachabschnitt entspricht dies in der Regel der Länge zwischen den beiden Endpunkten der Rinne.

Fallrohrhöhe und Dachüberstand messen

Für die Planung des Fallrohrs sind insbesondere die Fallrohrhöhe und der Dachüberstand wichtig.

Die Fallrohrhöhe beschreibt den vertikalen Abstand von der Dachrinne bis zum gewünschten unteren Ende der Fallrohrleitung.

Der Dachüberstand beschreibt den horizontalen Abstand zwischen der Fallrohrposition unterhalb der Dachrinne und der Hauswand. Dieses Maß wird benötigt, um das Fallrohr mithilfe von Fallrohrbögen und einem Zwischenstück von der Dachrinne zur Fassade zu führen.

Position des Fallrohrs festlegen

Anschließend bestimmen Sie, an welcher Stelle der Dachrinne das Fallrohr sitzen soll. Die Position beeinflusst unter anderem die Lage des Einhangstutzens beziehungsweise der vorbereiteten Öffnung in der Dachrinne.

Prüfen Sie vor der Auswahl, ob an der vorgesehenen Stelle ausreichend Platz für die Fallrohrführung vorhanden ist und keine Fenster, Vorsprünge oder andere Bauteile die Montage behindern.

Dachrinnengröße und Fallrohrdurchmesser auswählen

Im nächsten Schritt werden die Dachrinnengröße und der Durchmesser des Fallrohrs festgelegt. Beide Größen sollten zur zu entwässernden Dachfläche und zur jeweiligen Einbausituation passen.

Die ausgewählte Systemgröße bestimmt gleichzeitig, welche Einhangstutzen, Fallrohre, Fallrohrbögen, Schellen und weiteren Bauteile verwendet werden.

Dachrinnenhalter und Fallrohrschellen auswählen

Die Befestigung muss zur jeweiligen Konstruktion des Gebäudes passen. Bei den Dachrinnenhaltern ist entscheidend, ob die Rinne beispielsweise am Stirnbrett oder auf einer geeigneten Dachkonstruktion befestigt wird.

Für das Fallrohr wählen Sie die passende Fallrohrschelle und Wandbefestigung. Je nach Untergrund kommen beispielsweise Schellen mit Einschlagstift, Stockschraube oder Wandplatte infrage.

Optionales Zubehör ergänzen

Je nach Einbausituation kann das Dachrinnen-Komplettpaket um weitere Komponenten ergänzt werden. Dazu gehören beispielsweise:

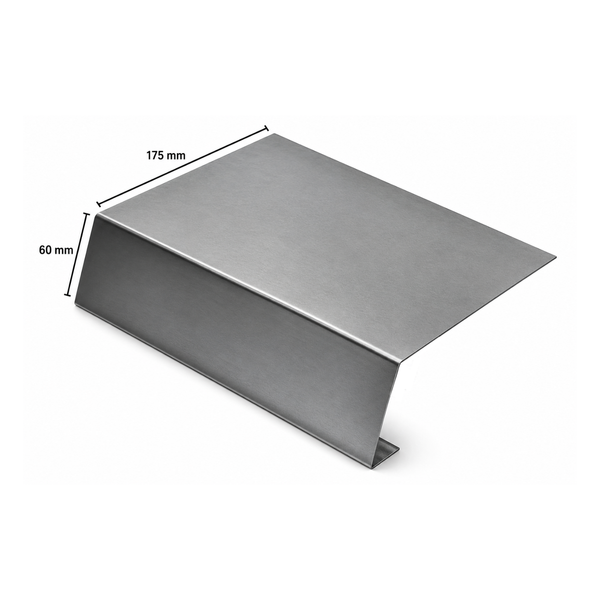

Traufblech
Laubschutz
Endstücke
vorbereitete Fallrohröffnung
zusätzliches Montage- und Befestigungszubehör

Komplettpaket vor der Bestellung kontrollieren

Kontrollieren Sie vor dem Hinzufügen zum Warenkorb noch einmal alle eingegebenen Maße und ausgewählten Optionen. Besonders wichtig sind Dachrinnenlänge, Fallrohrhöhe, Dachüberstand, Fallrohrposition sowie Dachrinnen- und Fallrohrgröße.

Vergleichen Sie anschließend die zusammengestellten Komponenten mit Ihrer tatsächlichen Einbausituation. Für mehrere Dachseiten, Innen- oder Außenecken oder komplexere Dachformen steht unser 3D-Dachrinnen-Konfigurator zur Verfügung.

Arbeiten an Dach und Fassade nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen. Maße vor der Bestellung sorgfältig kontrollieren. Bei unklarer Befestigungssituation, gedämmten Fassaden oder komplexen Dachformen sollte die Planung durch einen Fachbetrieb geprüft werden. Diese Übersicht ersetzt keine objektbezogene Entwässerungsplanung.
