Dachentwässerung

Wie viele Dachrinnenhalter benötige ich?

Die Anzahl der Rinnenhalter ergibt sich aus ihren tatsächlichen Positionen. Neben der Rinnenlänge zählen Enden, Ecken, Verbindungen und die Belastung. Eine reine Meterpauschale ist deshalb nur eine grobe Orientierung und keine fertige Montageplanung.

Wie viele Dachrinnenhalter benötigt werden, hängt von der Länge der Dachrinne und der tatsächlichen Verteilung der Halter ab. Neben dem normalen Halterabstand müssen auch Rinnenenden, Verbindungsstellen, Ecken und besondere Belastungen berücksichtigt werden.

Für unsere Standard- und Stirnbretthalter wird ein Abstand von etwa 67 cm als Orientierung angegeben. Die endgültige Halterverteilung sollte jedoch immer zur konkreten Einbausituation, zum verwendeten Haltersystem und zur Belastung passen.

Kurz erklärt

Halterabstand von ungefähr 67 cm als Orientierung verwenden.
Ersten und letzten Halter eines Rinnenabschnitts separat einplanen.
Rinnenstöße, Ecken und Formteile bei der Halterverteilung berücksichtigen.
Jeden geraden Rinnenabschnitt einzeln planen.
Halter nicht nur zählen, sondern gleichzeitig auf das benötigte Gefälle ausrichten.

Wie viele Dachrinnenhalter brauche ich?

Die Stückzahl sollte nicht nur mit einer pauschalen Formel „Rinnenlänge geteilt durch Halterabstand“ bestimmt werden.

Entscheidend sind die tatsächlichen Befestigungspunkte. Ein Rinnenabschnitt benötigt Halter entlang der gesamten Länge sowie eine ausreichende Unterstützung an seinen Enden und an besonderen Stellen.

Bei der Planung sollten Sie deshalb berücksichtigen:

Länge des jeweiligen Rinnenabschnitts,
gewählten Halterabstand,
Anfang und Ende der Dachrinne,
Rinnenverbinder,
Innen- und Außenwinkel,
weitere Form- oder Anschlussstellen,
Belastung durch Schnee und Eis.

Welcher Abstand zwischen Dachrinnenhaltern?

Für die in unserem Shop angebotenen Standard-Dachrinnenhalter und Stirnbretthalter wird ein Abstand von ungefähr 67 cm als Orientierung verwendet.

Dieser Wert ist jedoch keine universelle Vorgabe für jede Dachrinne und jede Einbausituation.

Je nach System können insbesondere folgende Faktoren eine andere Halterverteilung erforderlich machen:

Rinnengröße,
Halterausführung,
Befestigungsuntergrund,
Schnee- und Eislast,
Position von Ecken und Formteilen,
Hersteller- und Montagevorgaben.

Dachrinnenhalter berechnen – so gehen Sie vor

Am sichersten ist es, die Halterpositionen zunächst auf einer einfachen Skizze des Rinnenverlaufs einzuzeichnen.

Länge des geraden Rinnenabschnitts bestimmen.
Position des ersten Halters festlegen.
Position des letzten Halters festlegen.
Zwischenhalter mit dem vorgesehenen Abstand gleichmäßig verteilen.
Rinnenstöße und Formteile zusätzlich kontrollieren.
Alle eingezeichneten Halterpositionen zählen.

Dadurch werden die Endpunkte nicht versehentlich vergessen und die tatsächliche Stückzahl lässt sich wesentlich zuverlässiger bestimmen.

Beispiel: Dachrinnenhalter für 3 Meter Dachrinne

Bei einem geraden 3-Meter-Rinnenabschnitt und einem Richtwert von ungefähr 67 cm sollte nicht einfach nur 3 m ÷ 0,67 m gerechnet und das Ergebnis bestellt werden.

Stattdessen werden Anfangs- und Endhalter festgelegt und die dazwischenliegenden Halter so verteilt, dass der vorgesehene Abstand nicht überschritten wird.

Die tatsächliche Anzahl hängt damit auch davon ab, wo genau der erste und letzte Halter gesetzt werden und ob innerhalb des Abschnitts zusätzliche Anschlussstellen vorhanden sind.

Warum „Rinnenlänge ÷ 67 cm“ allein nicht reicht

Eine reine Division berücksichtigt nur die Strecke zwischen den Haltern, nicht aber automatisch die Randbereiche.

Ein typischer Planungsfehler besteht darin, eine rechnerische Anzahl zu übernehmen und dabei den zusätzlichen Halter am Ende eines Rinnenabschnitts zu vergessen.

Besser ist deshalb immer:

Halterpositionen zuerst einzeichnen – Stückzahl anschließend zählen.

Vier Dachrinnenhalter im Vergleich

Welche Halterausführung geeignet ist, hängt vor allem davon ab, wo die Dachrinne befestigt werden kann und ob die Rinnenposition verstellbar sein soll.

Dachrinnenhalter, Befestigung und Auswahlhilfe
Dachrinnenhalter	Geeignet für	Darauf achten

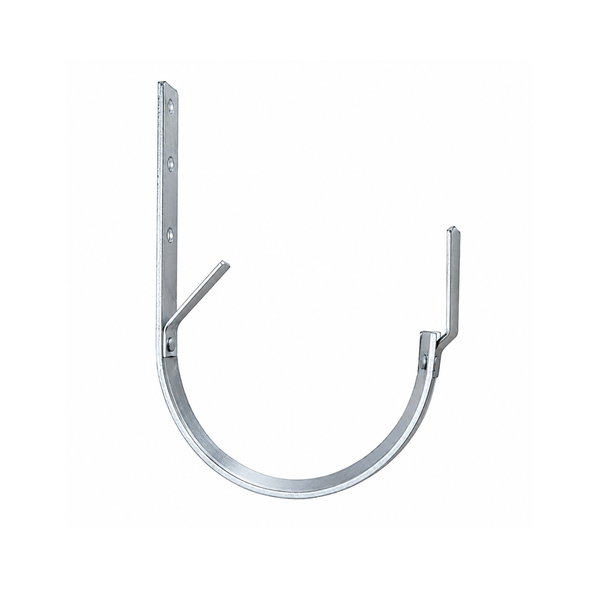

Standard-Rinnenhalter Artikel ansehen →	Klassische Befestigung an einer dafür geeigneten Dachtraufe beziehungsweise Dachkonstruktion.	Starre Grundform. Halter vor dem Einlegen der Dachrinne passend zur geplanten Höhenlinie ausrichten.

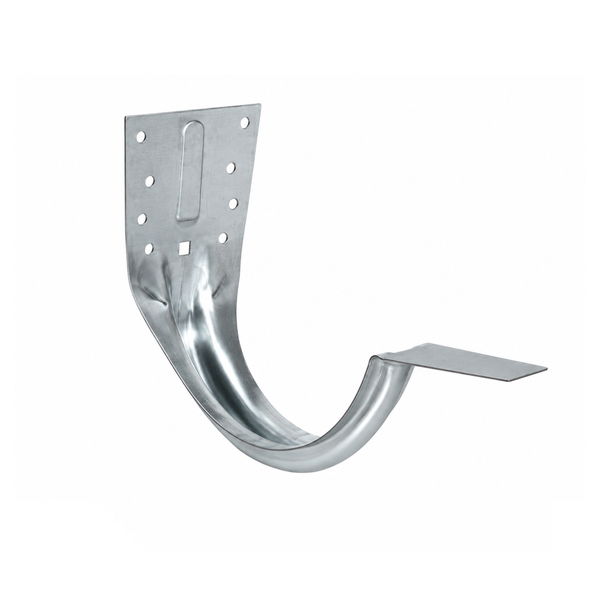

Stirnbretthalter Artikel ansehen →	Direkte Befestigung an einem geeigneten und tragfähigen Stirnbrett.	Kompakte starre Ausführung ohne das verstellbare Pytoflex-Schiebegelenk.

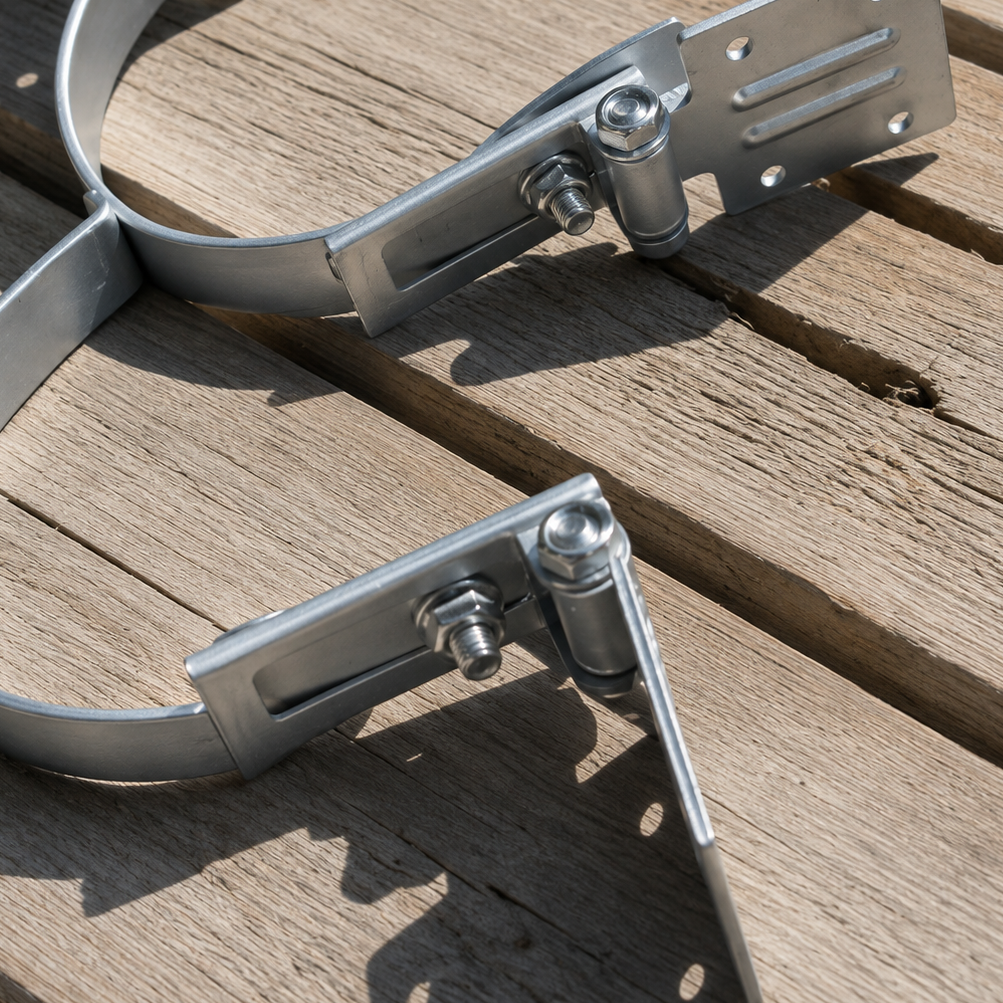

Pytoflex® – Stirnbrett Artikel ansehen →	Stirnseitige Befestigung, wenn die Position der Dachrinne zusätzlich angepasst werden soll.	Verstellbares Schiebegelenk und schwenkbarer Bügel ermöglichen eine flexible Ausrichtung.
Pytoflex® – Aufdach Artikel ansehen →	Befestigung von oben an einer dafür geeigneten Dachkonstruktion.	Dachaufbau und Befestigungsmöglichkeit vor der Bestellung prüfen. Die Rinnenposition lässt sich einstellen.

Zuerst die tragfähige Befestigungsfläche bestimmen, danach Rinnengröße und Halterausführung auswählen. Bei den Pytoflex®-Varianten bitte Größe und benötigtes Befestigungszubehör passend zur Einbausituation wählen.

Standardhalter oder Stirnbretthalter?

Die wichtigste Frage ist zunächst, wo die Dachrinne befestigt werden soll.

Ein Stirnbretthalter wird direkt an einem geeigneten Stirnbrett montiert. Ein klassischer Dachrinnenhalter ist dagegen für eine dazu passende Befestigung im Bereich der Dachtraufe beziehungsweise Dachkonstruktion vorgesehen.

Ist ein tragfähiges Stirnbrett vorhanden und gut zugänglich, kann eine stirnseitige Befestigung die Montage vereinfachen.

Wann ist ein einstellbarer Dachrinnenhalter sinnvoll?

Ein verstellbarer Halter ist besonders interessant, wenn die Position der Dachrinne nach der Befestigung noch angepasst werden soll.

Bei den Pytoflex®-Haltern ermöglichen das Schiebegelenk und der schwenkbare Bügel eine flexiblere Ausrichtung der Dachrinne.

Dadurch können beispielsweise Rinnenposition und Höhenverlauf gezielter eingestellt werden.

Dachrinnenhalter und Gefälle gemeinsam planen

Die Dachrinnenhalter bestimmen nicht nur, wo die Dachrinne gehalten wird, sondern auch ihre Höhenlage.

Soll die Rinne mit einem Gefälle zum Ablauf montiert werden, muss sich dieser Höhenunterschied über die einzelnen Halterpositionen verteilen.

Deshalb sollten Halteranzahl und Gefälle nicht getrennt voneinander geplant werden.

Mehr dazu finden Sie im Ratgeber Welches Gefälle braucht eine Dachrinne?.

Halter an Rinnenstößen berücksichtigen

Treffen zwei Dachrinnenstücke aufeinander, sollte die Verbindung ausreichend unterstützt werden.

Die konkrete Halterposition richtet sich nach dem verwendeten System. Deshalb sollte ein Rinnenstoß bereits bei der Aufteilung der Halter berücksichtigt werden.

Das gilt besonders bei:

Dachrinnenverbindern,
Maßzuschnitten,
Übergängen zwischen mehreren Rinnenstücken.

Halter an Innen- und Außenecken

Auch Dachrinnenwinkel verändern den normalen geraden Rinnenverlauf.

Innen- und Außenwinkel sowie deren Anschlussstellen sollten deshalb nicht einfach in ein starres 67-cm-Raster eingeordnet werden.

Planen Sie die Unterstützung rund um das Formteil entsprechend der vorgesehenen Montage und betrachten Sie anschließend die angrenzenden geraden Abschnitte separat.

Jeden Rinnenabschnitt separat berechnen

Bei einem L- oder U-förmigen Gebäude sollte nicht die gesamte Dachrinnenlänge addiert und anschließend durch einen Halterabstand geteilt werden.

Besser ist es, jeden geraden Abschnitt einzeln zu planen:

Abschnittslänge bestimmen.
Anfangs- und Endbereich festlegen.
Zwischenhalter verteilen.
Ecken und Anschlussstellen berücksichtigen.
Stückzahl für alle Abschnitte addieren.

Welche Rinnengröße muss der Halter haben?

Der Dachrinnenhalter muss zur verwendeten Rinnengröße passen.

Die Größe des Halters sollte deshalb immer zusammen mit Dachrinne, Verbinder, Endstück und Winkel ausgewählt werden.

Rinnengröße und Fallrohrdurchmesser sind dabei unterschiedliche Angaben.

Schnee- und Eislast bei der Halterplanung

Schnee und Eis können Dachrinne und Halter zusätzlich belasten.

Ein pauschaler Halterabstand sollte deshalb nicht unabhängig vom Standort und von der tatsächlichen Konstruktion übernommen werden.

Bei erhöhten Belastungen oder besonderen baulichen Situationen müssen die entsprechenden System- und Montagevorgaben berücksichtigt werden.

Zu wenige Dachrinnenhalter – mögliche Folgen

Sind die Abstände zu groß oder einzelne Bereiche nicht ausreichend unterstützt, kann sich die Dachrinne stärker verformen oder durchhängen.

Mögliche Folgen sind:

ungleichmäßiger Rinnenverlauf,
stehendes Wasser,
zusätzliche Belastung von Rinnenstößen,
veränderte Rinnenposition unter der Traufe.

Nicht nur die reine Stückzahl, sondern auch die korrekte Position jedes einzelnen Halters ist deshalb wichtig.

Zu viele Dachrinnenhalter?

Mehr Halter sind nicht automatisch eine bessere Planung.

Entscheidend ist, dass die Halter entsprechend dem vorgesehenen System sinnvoll verteilt werden und an geeigneten tragfähigen Stellen befestigt werden können.

Eine unnötig hohe Anzahl ersetzt keine korrekte Montage oder geeignete Befestigung.

Dachrinnenhalter beim Komplettpaket auswählen

Bei unserem Dachrinnen-Komplettpaket können die benötigten Halter direkt bei der Zusammenstellung des geraden Rinnenabschnitts berücksichtigt werden.

Dabei sollten insbesondere Rinnenlänge, gewählte Halterausführung und tatsächliche Montagesituation zusammen betrachtet werden.

Für komplexere Gebäudeformen kann die Halterplanung zusammen mit dem gesamten Rinnenverlauf über den 3D-Dachrinnen-Konfigurator erfolgen.

Häufige Fehler bei der Berechnung der Dachrinnenhalter

Rinnenlänge nur durch 67 cm teilen und Endhalter vergessen.
Alle Dachseiten gemeinsam statt abschnittsweise berechnen.
Rinnenstöße und Winkel nicht berücksichtigen.
Halter in der falschen Rinnengröße bestellen.
Halterabstand unabhängig von System und Belastung festlegen.
Nur die Stückzahl planen und das Gefälle ignorieren.
Stirnbretthalter wählen, ohne die Tragfähigkeit des Stirnbretts zu prüfen.
Halter mit Gewalt an eine ungeeignete Dachkonstruktion anpassen.

Dachrinnenhalter müssen zur Rinnengröße, Befestigungsart und tatsächlichen Belastung passen. Der genannte Abstand von etwa 67 cm ist eine Orientierung für die entsprechenden Shop-Produkte und keine pauschale Vorgabe für jede Konstruktion. Arbeiten an Dach und Fassade nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen.
