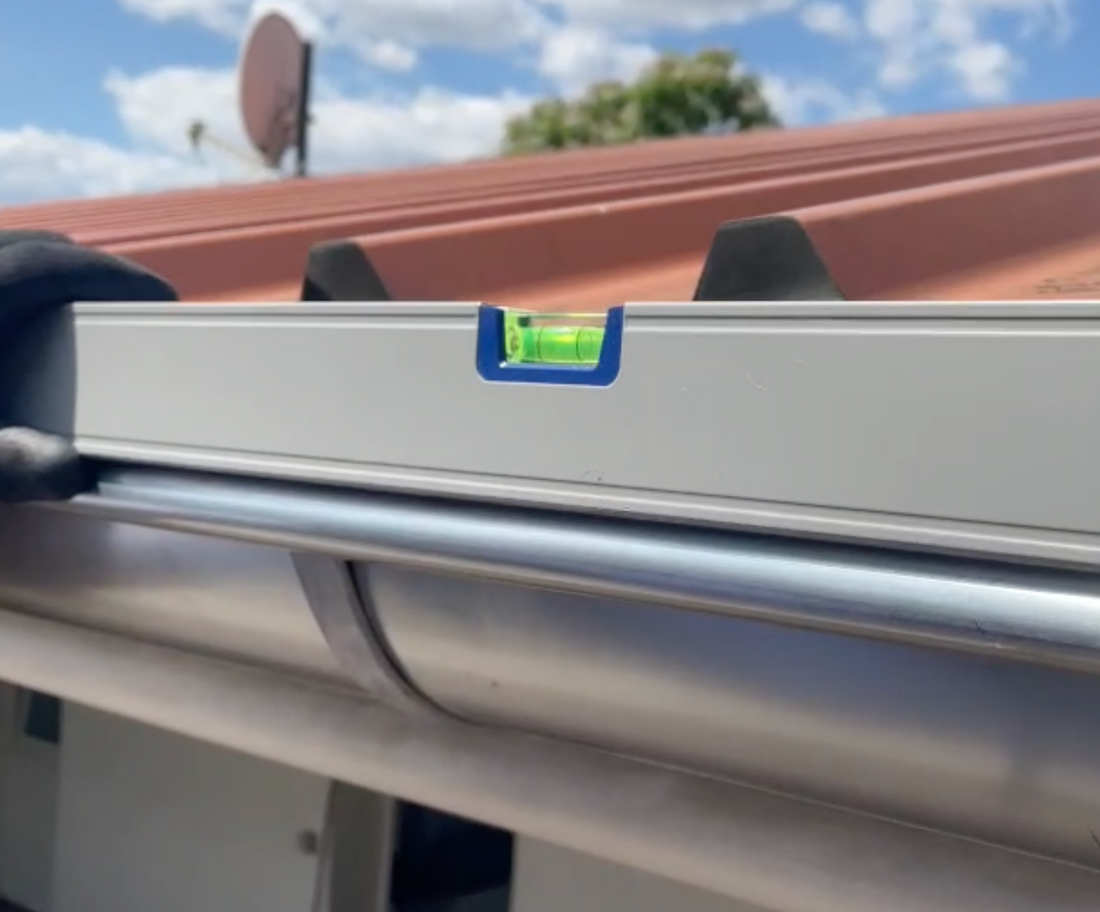

Welches Gefälle braucht eine Dachrinne?

Welches Gefälle braucht eine Dachrinne?

Für eine Dachrinne sollte eine geplante Wasserführung zum Einhangstutzen vorhanden sein. Wie groß das Gefälle konkret gewählt wird, hängt vom verwendeten System und dessen Montagevorgaben ab.

Wichtiger als ein pauschaler Einzelwert ist eine gleichmäßige Gefällelinie ohne Gegenfälle und lokale Durchhänger.

Mehr Gefälle bedeutet dabei nicht automatisch eine bessere Entwässerung. Auch Rinnengröße, Ablauföffnung, Einhangstutzen und Fallrohr müssen zur anfallenden Wassermenge passen.

Dachrinnen-Gefälle in mm pro Meter verstehen

Das Gefälle wird häufig in Millimetern Höhenunterschied pro Meter Rinnenlänge angegeben.

Ein Wert von beispielsweise 3 mm/m bedeutet:

• nach 1 m: 3 mm Höhenunterschied,
• nach 2 m: 6 mm,
• nach 5 m: 15 mm,
• nach 8 m: 24 mm.

Die 3 mm/m dienen hier nur als Rechenbeispiel und nicht als allgemeine Montagevorgabe.

Dachrinnen-Gefälle berechnen

Der benötigte Höhenunterschied lässt sich einfach berechnen:

Rinnenlänge × geplantes Gefälle pro Meter = gesamter Höhenunterschied

Die Werte zeigen ausschließlich die Berechnungsmethode. Das verwendete Gefälle von 3 mm/m ist ein Rechenbeispiel.

Beispiel: 8 Meter Dachrinne

Bei einer Rinnenlänge von 8 Metern und einem beispielhaften Gefälle von 3 mm pro Meter ergibt sich:

8 m × 3 mm/m = 24 mm

Zwischen Hochpunkt und Tiefpunkt der Dachrinne würde in diesem Beispiel also ein Höhenunterschied von 24 mm entstehen.

Dieser Höhenunterschied wird über die Position der einzelnen Dachrinnenhalter verteilt.

Wo liegt der Hochpunkt der Dachrinne?

Der Hochpunkt liegt auf der Seite, von der das Wasser in Richtung Ablauf fließen soll.

Bei einem einzelnen Fallrohr am Ende eines Rinnenabschnitts liegt der Tiefpunkt entsprechend am Einhangstutzen.

Von dort steigt die Halterlinie in Richtung des gegenüberliegenden Rinnenendes an.

Wo liegt der Tiefpunkt?

Der Tiefpunkt befindet sich normalerweise dort, wo das Regenwasser in das Fallrohr abgeführt werden soll.

Der Einhangstutzen sollte deshalb bereits vor der Festlegung der Halterhöhen eindeutig positioniert sein.

Wird die Ablaufposition später verändert, muss gegebenenfalls auch die gesamte Gefälleplanung angepasst werden.

Gefälle bei einem mittigen Fallrohr

Befindet sich das Fallrohr ungefähr in der Mitte eines längeren Rinnenverlaufs, können zwei getrennte Gefälleabschnitte entstehen.

Das Wasser fließt dann von beiden Seiten in Richtung des gemeinsamen Tiefpunkts am Ablauf.

Für die Berechnung wird deshalb nicht automatisch die gesamte Rinnenlänge verwendet, sondern jeweils die Länge vom Hochpunkt bis zum Ablauf.

Beispiel: 8 Meter Rinne mit Ablauf in der Mitte

Liegt der Ablauf bei einem 8-Meter-Rinnenabschnitt genau in der Mitte, entstehen zwei Abschnitte von jeweils 4 Metern.

Bei einem rein beispielhaften Gefälle von 3 mm/m ergibt sich je Seite:

4 m × 3 mm/m = 12 mm

Beide äußeren Enden wären damit in diesem Rechenbeispiel jeweils 12 mm höher als der Tiefpunkt am mittigen Einhangstutzen.

Gefälle mit Dachrinnenhaltern einstellen

Die Dachrinne selbst wird nicht einfach schräg „gelegt“. Die gewünschte Höhenlinie entsteht durch die Position der einzelnen Halter.

Eine sinnvolle Vorgehensweise ist:

1. Position des Ablaufs festlegen.
2. Tiefpunkt markieren.
3. Hochpunkt bestimmen.
4. Gesamten Höhenunterschied berechnen.
5. Bezugshalter am Hoch- und Tiefpunkt montieren.
6. Eine Richtschnur zwischen den Bezugspunkten spannen.
7. Zwischenhalter entlang dieser Linie montieren.
8. Rinne einsetzen und Verlauf kontrollieren.

Richtschnur für die Dachrinne verwenden

Eine gespannte Richtschnur erleichtert es, mehrere Halter auf eine gleichmäßige Gefällelinie zu bringen.

Dafür werden zunächst die definierten Bezugshalter am Hoch- und Tiefpunkt montiert.

Die dazwischenliegenden Halter werden anschließend an der gespannten Linie ausgerichtet.

So lässt sich vermeiden, dass einzelne Halter unbeabsichtigt höher oder tiefer sitzen und dadurch lokale Gegenfälle entstehen.

Vier Dachrinnenhalter im Vergleich

Welche Halterausführung geeignet ist, hängt von der vorhandenen Befestigungsmöglichkeit und davon ab, wie flexibel die Rinnenposition eingestellt werden soll.

Dachrinnenhalter für die Ausrichtung der Rinne

Dachrinnenhalter	Geeignet für	Darauf achten
Standard-Rinnenhalter Artikel ansehen →	Klassische Befestigung an einer dafür geeigneten Dachtraufe beziehungsweise Dachkonstruktion.	Starre Grundform. Vor der Montage passend zur geplanten Gefällelinie ausrichten.
Stirnbretthalter Artikel ansehen →	Direkte Befestigung an einem geeigneten und tragfähigen Stirnbrett.	Starre Ausführung ohne verstellbares Pytoflex-Schiebegelenk.
Pytoflex® – Stirnbrett Artikel ansehen →	Stirnseitige Montage mit zusätzlicher Verstellmöglichkeit der Rinnenposition.	Schiebegelenk und schwenkbarer Bügel ermöglichen eine flexible Ausrichtung.
Pytoflex® – Aufdach Artikel ansehen →	Befestigung von oben an einer dafür geeigneten Dachkonstruktion.	Dachaufbau und Befestigungsmöglichkeiten vor der Montage prüfen.

Die Halterart wird zuerst anhand des tragfähigen Befestigungsuntergrunds ausgewählt. Danach werden Position und Höhenlinie passend zum geplanten Rinnenverlauf eingestellt.

Verstellbare Dachrinnenhalter für das Gefälle

Einstellbare Dachrinnenhalter können die nachträgliche Ausrichtung erleichtern.

Bei den Pytoflex®-Varianten lässt sich die Position der Rinne über das Schiebegelenk und den schwenkbaren Bügel anpassen.

Das kann insbesondere dann hilfreich sein, wenn Rinnenhöhe und Lage an der Traufe fein eingestellt werden sollen.

Dachrinnenhalter-Abstand und Gefälle sind zwei verschiedene Dinge

Der Halterabstand beschreibt, wie weit die Befestigungspunkte voneinander entfernt sind.

Das Gefälle beschreibt dagegen den Höhenunterschied entlang der Rinne.

Beides muss gemeinsam geplant werden: Die Halter müssen in ausreichender Anzahl vorhanden sein und gleichzeitig der gewünschten Höhenlinie folgen.

Mehr zur Stückzahl finden Sie unter Wie viele Dachrinnenhalter benötige ich?.

Was ist ein Gegengefälle?

Von einem Gegengefälle kann gesprochen werden, wenn ein Teil der Rinne entgegen der eigentlich geplanten Fließrichtung ansteigt.

Dadurch kann Wasser an einer Stelle stehen bleiben, obwohl Hoch- und Tiefpunkt grundsätzlich richtig geplant wurden.

Typische Ursachen können sein:

• ein einzelner zu hoch gesetzter Halter,
• ungleichmäßig montierte Halter,
• eine verformte Rinne,
• ein lokaler Durchhänger in einem benachbarten Bereich.

Durchhänger trotz richtigem Gefälle

Auch wenn Hoch- und Tiefpunkt korrekt berechnet wurden, kann zwischen den Haltern ein lokaler Durchhänger entstehen.

Dort sammelt sich Wasser unabhängig von der grundsätzlich vorhandenen Gefällerichtung.

Kontrollieren Sie deshalb nicht nur die Endpunkte, sondern die gesamte Rinnenlinie.

Ein Durchhänger kann auf eine ungeeignete Halterverteilung, lockere Befestigung oder eine Verformung hinweisen.

Kann eine Dachrinne zu viel Gefälle haben?

Mehr Gefälle ist nicht automatisch besser.

Eine deutlich geneigte Dachrinne kann optisch auffallen und verändert die Höhenlage unter der Dachkante.

Entscheidend ist daher, das Gefälle entsprechend dem verwendeten System zu planen und nicht vorsorglich möglichst groß zu wählen.

Auch eine starke Neigung kann keine zu kleine Rinne oder ein zu gering dimensioniertes Fallrohr ausgleichen.

Kann eine Dachrinne ohne Gefälle funktionieren?

Eine exakt waagerecht montierte Rinne kann theoretisch ebenfalls Wasser zum Ablauf führen, sobald sich ein entsprechender Wasserstand aufgebaut hat.

Für eine gezielte Wasserführung ist jedoch eine geplante Höhenlinie zum Ablauf sinnvoll.

Welche Ausführung für das konkrete Rinnensystem vorgesehen ist, sollte anhand der entsprechenden Montagevorgaben entschieden werden.

Dachrinnenposition unter der Dachkante beachten

Beim Einstellen des Gefälles darf nicht nur die Höhenlinie innerhalb der Rinne betrachtet werden.

Die Dachrinne muss gleichzeitig so unter der Traufe positioniert sein, dass das vom Dach kommende Regenwasser zuverlässig aufgenommen wird.

Eine rechnerisch perfekte Gefällelinie hilft nicht, wenn die Rinne durch ihre Höhenlage am Dach vorbeilaufendes Wasser nicht richtig auffängt.

Gefälle nach der Montage mit Wasser prüfen

Nach dem Einlegen und Befestigen der Dachrinne sollte der gesamte Verlauf mit einer kontrollierten Wassermenge geprüft werden.

Beobachten Sie:

• ob das Wasser zum Einhangstutzen fließt,
• ob größere Wassermengen an einzelnen Stellen stehen bleiben,
• ob lokale Gegenfälle vorhanden sind,
• ob Rinnenstöße dicht sind,
• ob das Fallrohr das Wasser frei weiterleitet.

Dachrinne läuft trotz Gefälle über

Ein korrektes Gefälle allein garantiert noch nicht, dass die Dachentwässerung bei jeder Wassermenge ausreichend leistungsfähig ist.

Wenn eine saubere und korrekt ausgerichtete Dachrinne insbesondere bei Starkregen überläuft, sollten auch folgende Punkte geprüft werden:

• Dachrinnengröße,
• Anzahl der Abläufe,
• Ablauföffnung,
• Einhangstutzen,
• Fallrohrdurchmesser,
• weiterführende Entwässerung.

Weitere Hinweise finden Sie im Ratgeber Dachrinne läuft über – was tun?.

Gefälle im Komplettpaket berücksichtigen

Bei unserem Dachrinnen-Komplettpaket werden Rinne, Halter und weitere Komponenten für einen geraden Dachrinnenabschnitt gemeinsam geplant.

Die konkrete Höhenlage der Halter und das daraus entstehende Gefälle werden bei der Montage am Gebäude eingestellt.

Für komplexere Rinnenverläufe mit mehreren Dachseiten und Abläufen kann der 3D-Dachrinnen-Konfigurator zur Planung des gesamten Verlaufs verwendet werden.

Häufige Fehler beim Dachrinnen-Gefälle

• Fallrohrposition erst nach der Haltermontage festlegen.
• Gesamte Rinnenlänge verwenden, obwohl der Ablauf in der Mitte liegt.
• Hoch- und Tiefpunkt nicht eindeutig markieren.
• Einzelne Halter außerhalb der geplanten Linie montieren.
• Halterabstand und Gefälle miteinander verwechseln.
• Durchhänger zwischen den Haltern nicht kontrollieren.
• Gefälle möglichst groß wählen, obwohl dies nicht vorgesehen ist.
• Nur die Rinnenneigung prüfen und die Position unter der Dachkante ignorieren.
• Nach der Montage keinen Wassertest durchführen.
• Überlaufen allein durch mehr Gefälle beheben wollen.
