Welcher Dachrinnenhalter ist der richtige?

Der richtige Dachrinnenhalter richtet sich vor allem nach der Befestigungsfläche und der benötigten Verstellung. Im Shop stehen vier Ausführungen zur Wahl. Die beiden Pytoflex-Bauformen gehören zu einem Produkt, haben aber unterschiedliche Einbausituationen.

Welcher Dachrinnenhalter der richtige ist, hängt vor allem von der vorhandenen Befestigungsmöglichkeit ab. Entscheidend ist, ob die Dachrinne an einem Stirnbrett, an der Dachkonstruktion oder von oben befestigt werden soll. Zusätzlich müssen Rinnengröße, gewünschte Verstellbarkeit und ein tragfähiger Untergrund berücksichtigt werden.

Neben klassischen starren Dachrinnenhaltern stehen mit den Pytoflex® Dachrinnenhaltern auch verstellbare Varianten für Stirnbrett- und Aufdachmontage zur Verfügung. Sie sind besonders interessant, wenn die spätere Position der Dachrinne flexibel eingestellt werden soll.

Kurz erklärt

Standard-Rinnenhalter: klassische starre Befestigung an einer geeigneten Dachkonstruktion.
Stirnbretthalter: direkte Montage an einem tragfähigen Stirnbrett.
Pytoflex® Stirnbrett: stirnseitige Montage mit verstellbarer Rinnenposition.
Pytoflex® Aufdach: verstellbare Montage von oben an einer geeigneten Dachkonstruktion.
Halter immer passend zur Rinnengröße und zum Befestigungsuntergrund auswählen.

Welcher Dachrinnenhalter passt zu meinem Dach?

Die wichtigste Frage ist zunächst nicht die Rinnengröße, sondern wo der Halter sicher befestigt werden kann.

Dachrinnenhalter nach Einbausituation auswählen
Einbausituation	Passende Halterart	Darauf achten
Geeignete Dachkonstruktion vorhanden	Standard-Rinnenhalter	Starre Ausführung vor der Montage passend zur geplanten Rinnenlinie ausrichten.
Tragfähiges Stirnbrett vorhanden	Stirnbretthalter	Direkte stirnseitige Montage; Untergrund und Schrauben prüfen.
Stirnbrett + flexible Rinnenposition gewünscht	Pytoflex® Stirnbrett	Schiebegelenk und schwenkbarer Bügel ermöglichen zusätzliche Einstellung.
Montage von oben erforderlich	Pytoflex® Aufdach	Dachaufbau und Befestigungsmöglichkeit vor der Bestellung kontrollieren.

Vier Dachrinnenhalter im direkten Vergleich

Dachrinnenhalter, Montageart und Auswahlhilfe
Dachrinnenhalter	Passender Einsatzzweck	Besonderheit
Standard-Rinnenhalter Artikel ansehen →	Klassische Befestigung an einer dafür geeigneten Dachtraufe beziehungsweise Dachkonstruktion.	Starre Grundform mit zwei Befestigungsfedern. Vor der Montage passend zur vorgesehenen Rinnenposition ausrichten.
Stirnbretthalter Artikel ansehen →	Direkte stirnseitige Befestigung an einem geeigneten und tragfähigen Stirnbrett.	Kompakte starre Ausführung ohne das verstellbare Pytoflex® Schiebegelenk.
Pytoflex® – Stirnbrett Artikel ansehen →	Stirnseitige Montage, wenn die Position der Dachrinne zusätzlich eingestellt werden soll.	Schiebegelenk und schwenkbarer Bügel ermöglichen eine flexible Positionierung der Rinne.
Pytoflex® – Aufdach Artikel ansehen →	Befestigung von oben an einer dafür geeigneten Dachkonstruktion.	Verstellbare Rinnenposition. Dachaufbau, Zugang und Befestigungsmöglichkeiten vor der Montage prüfen.

Zuerst die Befestigungsfläche bestimmen, anschließend Halterart und Rinnengröße auswählen. Bei den Pytoflex® Varianten Größe und benötigtes Befestigungszubehör passend zur konkreten Einbausituation wählen.

Was ist ein Standard-Dachrinnenhalter?

Der Standard-Rinnenhalter ist die klassische starre Ausführung für eine geeignete Befestigung im Bereich der Dachtraufe beziehungsweise Dachkonstruktion.

Da die Grundform nicht über das Pytoflex® Schiebegelenk verstellt wird, muss die gewünschte Position bereits bei der Montage entsprechend hergestellt werden.

Der Halter eignet sich insbesondere dann, wenn:

eine passende Befestigungsmöglichkeit vorhanden ist,
die Rinnenposition eindeutig feststeht,
keine zusätzliche Verstellung benötigt wird.

Wann eignet sich ein Stirnbretthalter?

Ist an der Traufe ein geeignetes und tragfähiges Stirnbrett vorhanden, kann die Dachrinne direkt daran befestigt werden.

Der Stirnbretthalter sitzt stirnseitig und eignet sich dadurch besonders für Konstruktionen, bei denen eine klassische Befestigung von oben nicht vorgesehen oder nicht sinnvoll ist.

Vor der Montage sollte geprüft werden:

ob das Stirnbrett ausreichend tragfähig ist,
ob die benötigte Rinnenposition erreicht wird,
welche Schrauben beziehungsweise Befestigungsmittel benötigt werden.

Standardhalter oder Stirnbretthalter?

Die beiden Halter erfüllen dieselbe Grundaufgabe, werden jedoch an unterschiedlichen Stellen befestigt.

Ein Standardhalter ist für eine entsprechend geeignete Dachkonstruktion vorgesehen. Ein Stirnbretthalter wird dagegen direkt an einem vorhandenen Stirnbrett befestigt.

Die Auswahl sollte deshalb zuerst nach der tatsächlichen baulichen Situation erfolgen und nicht danach, welcher Halter optisch besser gefällt.

Was ist ein verstellbarer Dachrinnenhalter?

Ein verstellbarer Dachrinnenhalter ermöglicht zusätzliche Anpassungen der späteren Rinnenposition.

Bei den Pytoflex® Haltern geschieht dies über ein Schiebegelenk und einen schwenkbaren Bügel.

Dadurch lässt sich der Rinnenträger an die tatsächliche Einbausituation anpassen, wenn Befestigungspunkt und gewünschte Rinnenlage nicht exakt zusammenfallen.

Wann ist ein verstellbarer Dachrinnenhalter sinnvoll?

Eine Verstellung ist besonders hilfreich, wenn die Position der Rinne nicht allein über eine starre Halterform optimal erreicht wird.

Typische Gründe können sein:

Rinne soll weiter nach vorne oder hinten positioniert werden,
Traufkante und Befestigungspunkt liegen ungünstig zueinander,
Rinnenhöhe soll fein angepasst werden,
Gefälle beziehungsweise Höhenlinie soll flexibel eingestellt werden.

Pytoflex® Stirnbrett – wann ist diese Variante sinnvoll?

Die Stirnbrett-Ausführung kombiniert die direkte Montage an einem tragfähigen Stirnbrett mit der zusätzlichen Verstellbarkeit des Pytoflex® Systems.

Sie ist deshalb interessant, wenn zwar ein Stirnbrett vorhanden ist, die gewünschte Rinnenposition aber nicht exakt durch einen starren Stirnbretthalter erreicht werden kann.

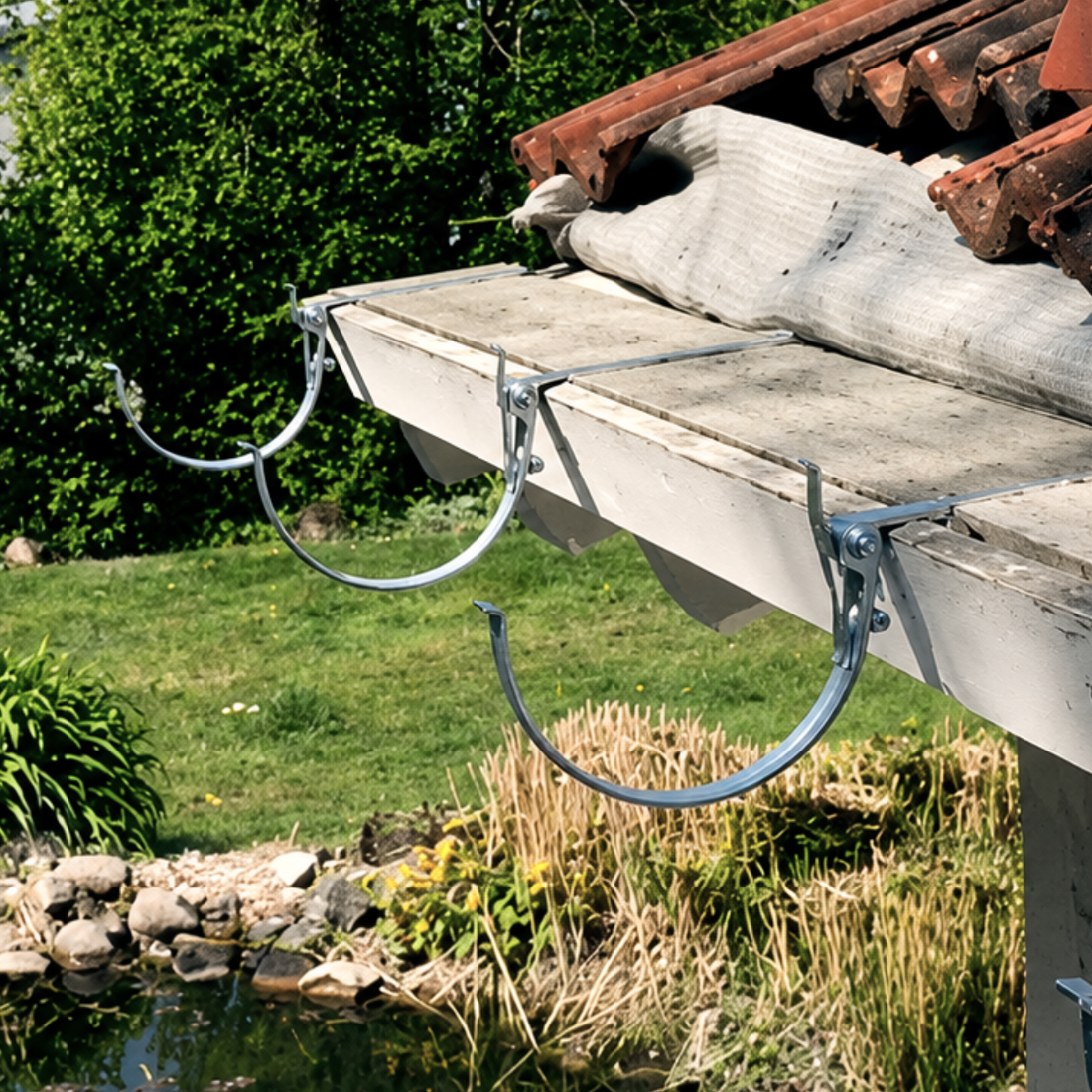

Pytoflex® Aufdach – wann wird diese Variante verwendet?

Die Aufdach-Ausführung ist für eine Befestigung von oben an einer geeigneten Dachkonstruktion vorgesehen.

Vor der Auswahl sollte geprüft werden:

wie der Dachaufbau ausgeführt ist,
ob die vorgesehene Befestigungsstelle erreichbar ist,
ob der Untergrund ausreichend tragfähig ist,
wie die spätere Rinne zur Traufkante positioniert werden soll.

Stirnbrett oder Aufdach – was ist besser?

Keine der beiden Montagearten ist pauschal besser.

Entscheidend ist, welche Befestigungsmöglichkeit am Gebäude tatsächlich vorhanden und geeignet ist.

Ein gut zugängliches, tragfähiges Stirnbrett spricht für eine stirnseitige Lösung. Ist eine passende Befestigung an der Dachkonstruktion vorgesehen, kann eine Aufdach-Ausführung sinnvoll sein.

Erst danach sollte entschieden werden, ob zusätzlich eine verstellbare Halterausführung benötigt wird.

Welche Rinnengröße muss der Dachrinnenhalter haben?

Der Halter muss zur verwendeten Dachrinne passen.

In unserem Sortiment werden unterschiedliche Rinnengrößen verwendet, beispielsweise:

6-teilig / RG333,
7-teilig / RG285,
8-teilig / RG250,
10-teilig / RG200.

Dachrinne, Halter, Verbinder, Endstücke und Winkel sollten innerhalb derselben Rinnengröße ausgewählt werden.

Wie viele Dachrinnenhalter brauche ich?

Die benötigte Stückzahl hängt von der Länge des Rinnenabschnitts und der tatsächlichen Halterverteilung ab. Wir empfehlen als allgemeinen Richtwert einen Rinnenhalter pro 0,66m Dachrinnenlänge.

Dabei sollten neben dem normalen Abstand auch:

Anfang und Ende eines Rinnenabschnitts,
Rinnenstöße,
Innen- und Außenwinkel,
besondere Belastungen

berücksichtigt werden.

Eine ausführliche Erklärung finden Sie unter Wie viele Dachrinnenhalter benötige ich?.

Dachrinnenhalter und Gefälle gemeinsam planen

Die Halter bestimmen gleichzeitig die Höhenlage der Dachrinne.

Soll die Dachrinne gezielt zum Einhangstutzen entwässern, müssen die Halter entsprechend der geplanten Höhenlinie gesetzt werden.

Ein verstellbarer Halter kann dabei die Feinjustierung erleichtern.

Mehr dazu finden Sie im Ratgeber Welches Gefälle braucht eine Dachrinne?.

Dachrinnenhalter-Abstand richtig planen

Neben der Halterart ist auch die Verteilung entlang der Dachrinne wichtig.

Ein Halterabstand sollte nicht unabhängig vom konkreten Haltersystem, der Rinnengröße und der Belastung festgelegt werden.

Für unsere entsprechenden Standard- und Stirnbretthalter wird etwa 67 cm als Orientierung verwendet. Besondere Einbausituationen und Systemvorgaben müssen zusätzlich berücksichtigt werden.

Welche Schrauben brauche ich für Dachrinnenhalter?

Die Befestigungsmittel richten sich nicht nur nach dem Halter, sondern insbesondere nach dem Untergrund.

Vor der Bestellung sollte deshalb geklärt werden:

Holz oder andere tragfähige Unterkonstruktion,
Material und Stärke des Stirnbretts,
Dachaufbau,
vorgesehene Befestigungspunkte.

Ungeeignete oder zu schwache Befestigungsmittel können auch bei einem passend gewählten Halter zu einer unsicheren Montage führen.

Dachrinnenhalter am Stirnbrett befestigen

Bei der Stirnbrettmontage sollten die Halter zunächst entlang der geplanten Rinnenlinie positioniert werden.

Wichtig sind:

gleichmäßige Verteilung,
korrekte Höhenlinie,
ausreichende Befestigung,
passende Rinnengröße,
korrekte Position unter der Traufkante.

Aufdach-Halter richtig planen

Bei einer Aufdachmontage muss die Befestigung bereits zum vorhandenen beziehungsweise geplanten Dachaufbau passen.

Besonders bei bestehenden Dächern sollte nicht davon ausgegangen werden, dass jede Stelle ohne weitere Prüfung für eine nachträgliche Befestigung geeignet ist.

Position der Dachrinne unter der Traufe

Der Halter bestimmt nicht nur die Stabilität, sondern auch die Lage der Dachrinne zum Dach.

Die Rinne muss so positioniert werden, dass das vom Dach kommende Wasser zuverlässig aufgenommen werden kann.

Eine Verstellmöglichkeit ist daher besonders hilfreich, wenn die optimale Position nicht direkt aus dem vorhandenen Befestigungspunkt entsteht.

Welche Dachrinnenhalter für eine bestehende Anlage?

Soll nur ein einzelner Halter ersetzt oder eine bestehende Dachrinne erweitert werden, sollte zunächst das vorhandene System geprüft werden.

Relevant sind:

Rinnengröße,
Halterart,
Befestigungsart,
Position der bestehenden Rinne,
Abstand zu benachbarten Haltern.

Nicht allein nach einem ähnlich aussehenden Produktbild bestellen.

Dachrinnenhalter im Komplettpaket auswählen

Bei unserem Dachrinnen-Komplettpaket kann die Halterausführung zusammen mit dem übrigen Rinnensystem ausgewählt werden.

Vorher sollten insbesondere bekannt sein:

Rinnengröße,
Rinnenlänge,
Befestigungsmöglichkeit,
gewünschte Halterausführung,
gegebenenfalls benötigtes Befestigungszubehör.

So lassen sich Halter und Dachrinne direkt innerhalb derselben Systemgröße planen.

Häufige Fehler bei der Auswahl von Dachrinnenhaltern

Halter nur nach dem Produktbild auswählen.
Stirnbrett- und Aufdachmontage miteinander verwechseln.
Tragfähigkeit des Stirnbretts nicht prüfen.
Halter in der falschen Rinnengröße bestellen.
Schrauben und Befestigungsmittel nicht zum Untergrund abstimmen.
Verstellbaren Halter kaufen, obwohl keine Verstellung benötigt wird.
Starre Halter verwenden, obwohl die Rinnenposition angepasst werden muss.
Halteranzahl ohne Rinnenstöße und Ecken planen.
Gefälle und spätere Rinnenposition bei der Montage ignorieren.

Dachrinnenhalter müssen zur Rinnengröße, zur Befestigungsart und zum tragfähigen Untergrund passen. Stirnbrett und Dachkonstruktion vor der Montage auf Eignung prüfen. Befestigungsmittel passend zum tatsächlichen Untergrund auswählen. Arbeiten an Dach und Fassade nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen.
