Dachrinne

Dachrinnengrößen erklärt: 5-, 6-, 7-, 8- und 10-teilig

„Teilig“ ist eine traditionelle Größenbezeichnung für Metalldachrinnen – keine Stückzahl. Eine kleinere Teilungszahl bezeichnet ein größeres Profil. Im regulären Rinnensortiment dieses Shops finden Sie derzeit 6-, 7-, 8- und 10-teilige Rinnen.

Bezeichnungen wie 6-teilig, 7-teilig, 8-teilig oder 10-teilig beschreiben bei Metalldachrinnen die traditionelle Rinnengröße – nicht die Anzahl einzelner Bauteile. Dabei gilt: Je kleiner die Teilungszahl, desto größer ist grundsätzlich das zugehörige Rinnenprofil.

In unserem regulären Dachrinnensortiment finden Sie aktuell 6-teilig / RG333, 7-teilig / RG285, 8-teilig / RG250 und 10-teilig / RG200. Die Rinnengröße muss anschließend mit passenden Haltern, Verbindern, Endstücken, Winkeln und einem geeigneten Fallrohrsystem kombiniert werden.

Kurz erklärt

6-teilig = RG333
7-teilig = RG285
8-teilig = RG250
10-teilig = RG200
Eine kleinere Teilungszahl bezeichnet grundsätzlich ein größeres Rinnenprofil.
Die Rinnengröße ist nicht mit dem Fallrohrdurchmesser gleichzusetzen.

Was bedeutet „teilig“ bei einer Dachrinne?

Die Bezeichnung „teilig“ stammt aus der traditionellen Fertigung von Metalldachrinnen.

Sie beschreibt keine Anzahl von Rinnenstücken. Stattdessen geht die Bezeichnung darauf zurück, wie ein Blech beziehungsweise Ausgangsmaß in bestimmte Zuschnitte für die Herstellung der Rinne aufgeteilt wurde.

Dadurch wirkt die Größenbezeichnung zunächst ungewohnt: Eine 6-teilige Dachrinne ist größer als eine 10-teilige Dachrinne.

Was bedeutet RG bei Dachrinnen?

Zusätzlich zur traditionellen Teilungsbezeichnung wird häufig eine RG-Angabe verwendet.

In unserem Sortiment entsprechen sich die Größen wie folgt:

Dachrinnengrößen im regulären Sortiment
Dachrinnengröße	RG-Bezeichnung	Einordnung
6-teilig Artikel ansehen →	RG333	Größtes Profil der vier hier gezeigten regulären Dachrinnengrößen.
7-teilig Artikel ansehen →	RG285	Mittlere Rinnengröße zwischen RG333 und RG250.
8-teilig Artikel ansehen →	RG250	Kompakteres Profil als RG285.
10-teilig Artikel ansehen →	RG200	Kleinstes Profil der vier regulären Rinnenvarianten.

Die Tabelle beschreibt die verfügbaren Rinnengrößen und ihre Zuordnung. Sie ist keine hydraulische Bemessung der Dachentwässerung.

Welche Dachrinne ist größer: 6-teilig oder 10-teilig?

Die 6-teilige Dachrinne ist größer als die 10-teilige Dachrinne.

Die Reihenfolge der hier angebotenen Größen lautet von groß nach klein:

6-teilig / RG333
7-teilig / RG285
8-teilig / RG250
10-teilig / RG200

Gerade für Nutzer, die die traditionelle Bezeichnung zum ersten Mal sehen, ist diese umgekehrte Logik wichtig.

Ist RG333 ein Fallrohr mit 333 mm Durchmesser?

Nein. RG333 bezeichnet hier die Dachrinnengröße und nicht den Durchmesser des Fallrohrs.

Fallrohre werden separat über ihren Rohrdurchmesser ausgewählt. In unserem Sortiment stehen dafür beispielsweise Ø 60, Ø 76, Ø 87 und Ø 100 mm zur Verfügung.

Rinnengröße und Fallrohrgröße sind also zwei unterschiedliche Angaben, die bei der Planung gemeinsam abgestimmt werden müssen.

Welche Fallrohrgröße passt zur Dachrinnengröße?

Zu einer Dachrinnengröße können je nach System unterschiedliche Fallrohrdurchmesser sinnvoll beziehungsweise verfügbar sein.

Entscheidend ist nicht allein die mechanische Kompatibilität. Auch die erforderliche Entwässerungsleistung muss berücksichtigt werden.

Bei der Auswahl sollten deshalb zusammen betrachtet werden:

Dachrinnengröße,
Fallrohrdurchmesser,
Einhangstutzen,
Dachfläche je Ablauf,
Anzahl der Fallrohre.

Weitere Hinweise finden Sie in unserem Ratgeber Fallrohr richtig auswählen: Durchmesser und Größe berechnen.

Welche Größe brauche ich für mein Dach?

Die Dachrinnengröße sollte nicht ausschließlich danach ausgewählt werden, ob es sich beispielsweise um ein Wohnhaus, einen Carport oder ein Gartenhaus handelt.

Für die Auswahl sind insbesondere relevant:

zu entwässernde Dachfläche,
Anzahl der Abläufe,
Position der Fallrohre,
Dachform,
örtliche Regenbelastung,
gesamte Entwässerungsführung.

Ein kleines Gebäude benötigt deshalb nicht automatisch eine 10-teilige Rinne und ein großes Gebäude nicht automatisch eine 6-teilige Rinne.

6-teilige Dachrinne / RG333

Die 6-teilige Dachrinne entspricht RG333 und ist das größte reguläre Rinnenprofil der vier hier dargestellten Größen.

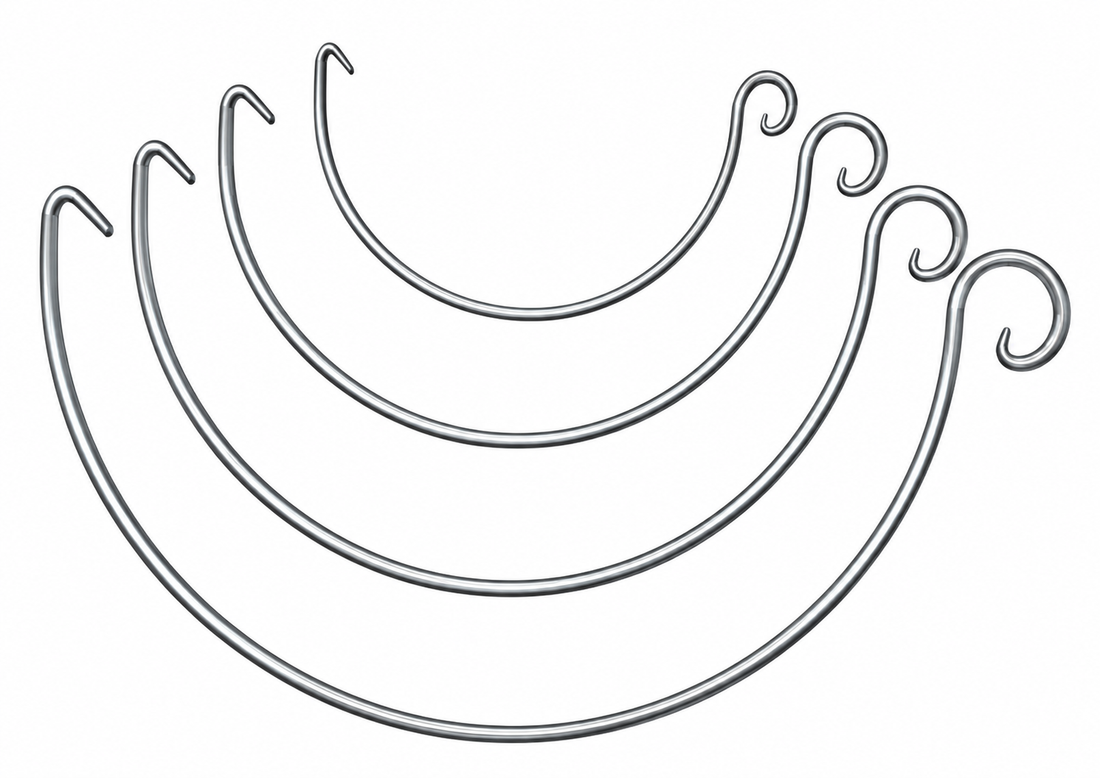

Alle unmittelbar zur Rinne gehörenden Bauteile müssen ebenfalls zur entsprechenden Systemgröße passen. Dazu zählen insbesondere:

Dachrinnenhalter,
Dachrinnenverbinder,
Endstücke,
Innen- und Außenwinkel,
passende Einhangstutzen.

7-teilige Dachrinne / RG285

Die 7-teilige Dachrinne entspricht RG285.

Sie liegt größenmäßig zwischen RG333 und RG250. Auch hier sollte das gesamte Dachrinnensystem in der gleichen Rinnengröße zusammengestellt werden.

8-teilige Dachrinne / RG250

Die 8-teilige Dachrinne entspricht RG250 und ist kompakter als die 7-teilige beziehungsweise RG285-Rinne.

Ob RG250 für ein bestimmtes Gebäude geeignet ist, sollte anhand der tatsächlichen Entwässerungssituation entschieden werden und nicht allein anhand der Gebäudeart.

10-teilige Dachrinne / RG200

Die 10-teilige Dachrinne entspricht RG200 und ist die kleinste der vier regulären Rinnengrößen im dargestellten Sortiment.

Gerade bei kleineren Rinnenprofilen sollte geprüft werden, ob die Rinne und das zugehörige Fallrohrsystem die anfallende Wassermenge zuverlässig aufnehmen und ableiten können.

Was ist mit 5-teilig / RG400?

Eine 5-teilige beziehungsweise RG400-Dachrinne bezeichnet ein noch größeres Rinnenprofil.

Dass einzelne Zubehörteile oder Sondermaß-Komponenten für diese Größe verfügbar sein können, bedeutet jedoch nicht automatisch, dass die komplette Dachrinne im regulären Standardsortiment angeboten wird.

Bei RG400 beziehungsweise 5-teiligen Komponenten sollte deshalb die konkrete Produktverfügbarkeit separat geprüft werden.

Vorhandene Dachrinnengröße bestimmen

Wenn eine bestehende Dachrinne ergänzt oder einzelne Bauteile ersetzt werden sollen, muss zunächst die vorhandene Größe möglichst sicher bestimmt werden.

Fotos allein reichen dafür meist nicht aus. Perspektive und fehlende Referenzmaße können zu falschen Einschätzungen führen.

Hilfreich sind:

vorhandene Produktbezeichnungen,
technische Unterlagen,
geeignete Maße der vorhandenen Dachrinne,
Bezeichnungen auf vorhandenen Bauteilen.

Warum müssen alle Rinnenbauteile dieselbe Größe haben?

Dachrinnenhalter, Verbinder, Endstücke und Winkel sind geometrisch auf bestimmte Rinnengrößen abgestimmt.

Ein Verbinder für RG250 ist deshalb nicht automatisch für RG285 oder RG333 geeignet.

Bei der Bestellung sollte die Rinnengröße deshalb konsequent über alle Bauteile hinweg beibehalten werden.

Dachrinnengröße und Einhangstutzen

Der Einhangstutzen bildet den Übergang von der Dachrinne zum Fallrohr.

Er muss deshalb gleichzeitig zur Rinnengröße und zum gewünschten Fallrohrdurchmesser passen.

Damit treffen an diesem Bauteil zwei unterschiedliche Größensysteme aufeinander: die Rinnengröße auf der einen und der Rohrdurchmesser auf der anderen Seite.

Rinnengröße beim Komplettpaket auswählen

Bei unserem Dachrinnen-Komplettpaket kann die passende Rinnengröße direkt bei der Zusammenstellung ausgewählt werden.

Anschließend lassen sich Fallrohrgröße, Dachrinnenhalter, Schellen und weiteres Zubehör passend zur Planung ergänzen.

Für mehrere Dachseiten oder komplexere Gebäudeformen kann außerdem unser 3D-Dachrinnen-Konfigurator verwendet werden.

Häufige Verwechslungen bei Dachrinnengrößen

„6-teilig“ als sechs einzelne Dachrinnenstücke verstehen.
Davon ausgehen, dass eine 10-teilige Rinne größer als eine 6-teilige ist.
RG333 mit einem Fallrohrdurchmesser von 333 mm verwechseln.
Rinnenzubehör verschiedener RG-Größen miteinander kombinieren.
Dachrinnengröße nur anhand der Gebäudeart bestimmen.
Eine vorhandene Rinnengröße ausschließlich anhand eines Fotos schätzen.
Aus der Verfügbarkeit eines einzelnen RG400-Zubehörteils auf ein vollständiges RG400-Standardsortiment schließen.

Die passende Dachrinnengröße hängt von der tatsächlichen Entwässerungssituation ab. Rinne, Einhangstutzen, Fallrohr und weiterführende Entwässerung müssen gemeinsam geplant werden. Bei unklarer hydraulischer Auslegung sollte die erforderliche Entwässerungsleistung fachlich geprüft werden.
