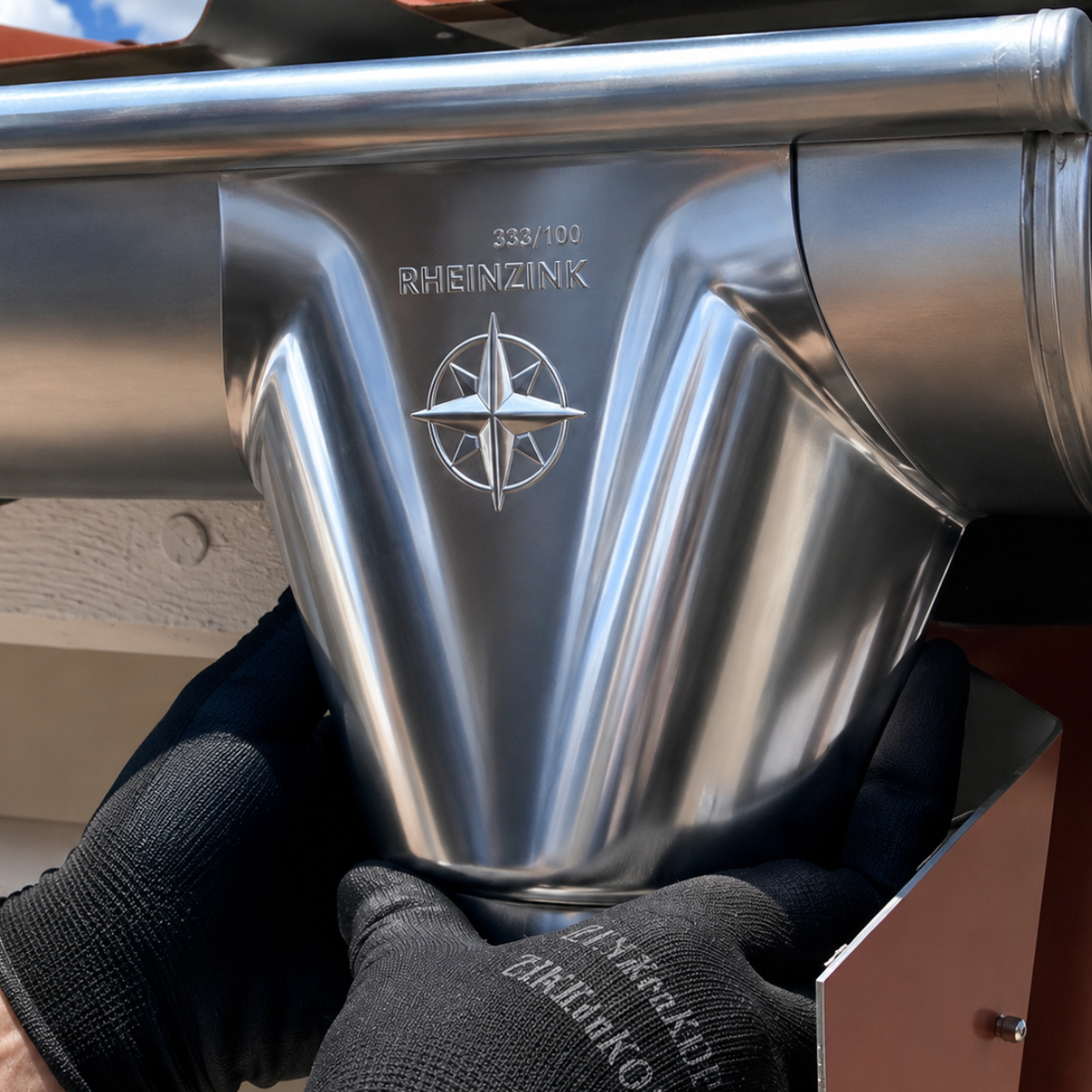

Einhangstutzen montieren – so gelingt der Fallrohranschluss

Der Einhangstutzen verbindet eine vorbereitete Öffnung in der Dachrinne mit dem Fallrohr. Er muss zur Rinnenform und Rinnengröße sowie zum Rohrdurchmesser passen. Wenn die Ablaufposition feststeht, können Sie die Öffnung bereits bei der Bestellung vorbereiten lassen.

Der Einhangstutzen verbindet die Dachrinne mit dem Fallrohr und bildet damit den eigentlichen Ablauf der Rinne. Damit Regenwasser zuverlässig in das Fallrohr gelangt, müssen Einhangstutzen, Rinnengröße und Fallrohrdurchmesser zueinander passen.

Zusätzlich muss die Ablauföffnung an der richtigen Position sitzen. Die Öffnung kann vor Ort selbst hergestellt oder bereits bei der Bestellung nach Maß vorbereitet werden.

Kurz erklärt

Einhangstutzen passend zu Dachrinnengröße und Fallrohrdurchmesser auswählen.
Position des Fallrohrs vor dem Ausschneiden der Rinne festlegen.
Ablaufposition immer von einem eindeutig definierten Rinnenende aus messen.
Öffnungsgröße passend zum konkreten Einhangstutzen herstellen.
Stutzen anschließend sicher befestigen und den freien Wasserablauf prüfen.

Was ist ein Einhangstutzen?

Ein Einhangstutzen für die Dachrinne bildet den Übergang zwischen Dachrinne und Fallrohr.

Das Regenwasser läuft innerhalb der Rinne zur Ablauföffnung und wird dort über den Stutzen in das darunterliegende Fallrohr geführt.

Der Einhangstutzen muss deshalb sowohl zum Profil und zur Größe der Dachrinne als auch zum vorgesehenen Fallrohrdurchmesser passen.

Welche Größe Einhangstutzen brauche ich?

Bei der Auswahl müssen zwei Größen miteinander abgestimmt werden: die Dachrinnengröße und die Fallrohrgröße.

Ein Einhangstutzen ist deshalb nicht ausschließlich nach dem Durchmesser des Fallrohrs auszuwählen.

Wichtige Angaben für den passenden Einhangstutzen
Angabe	Was wird bestimmt?	Warum ist das wichtig?
Dachrinnengröße	Größe beziehungsweise Profil der vorhandenen Dachrinne.	Der Einhangstutzen muss geometrisch zur verwendeten Dachrinne passen.
Fallrohrdurchmesser	Durchmesser des angeschlossenen Fallrohrs.	Bestimmt die passende untere Anschlussgröße des Stutzens.
Ablaufposition	Position des Fallrohrs entlang der Dachrinne.	Bestimmt, wo die Öffnung in der Dachrinne hergestellt wird.
Rinnenlänge	Länge des betreffenden Dachrinnenstücks.	Wichtig für eine eindeutig bemaßte Ablaufposition.
Dachüberstand	Abstand zwischen Ablauf und späterer Fallrohrposition an der Fassade.	Hilft bei der anschließenden Planung der Fallrohrbögen.

Wo sollte der Einhangstutzen sitzen?

Die Position des Einhangstutzens richtet sich nach der geplanten Fallrohrposition am Gebäude.

Bevor die Dachrinne ausgeschnitten wird, sollte deshalb geprüft werden, wo das Fallrohr später senkrecht an der Fassade verlaufen kann.

Achten Sie insbesondere darauf, dass:

unterhalb des Ablaufs ausreichend Platz vorhanden ist,
Fenster und Türen nicht im Weg liegen,
Fallrohrschellen sicher befestigt werden können,
der Dachüberstand mit geeigneten Fallrohrbögen überbrückt werden kann,
der untere Ablauf sinnvoll erreicht wird.

Wie wird die Position der Ablauföffnung gemessen?

Bei einer vorbereiteten Dachrinne sollte die Ablaufposition immer von einem eindeutig benannten Rinnenende aus angegeben werden.

Beispielsweise kann der Mittelpunkt des gewünschten Ablaufs mit einem bestimmten Abstand vom linken Rinnenende definiert werden.

Wichtig ist, dass die Blick- beziehungsweise Bezugsrichtung eindeutig feststeht. Dadurch wird verhindert, dass die Öffnung spiegelverkehrt vorbereitet wird.

Wie groß muss die Öffnung für den Einhangstutzen sein?

Die Öffnung sollte nicht allein anhand des Fallrohrdurchmessers ausgeschnitten werden.

Maßgeblich ist der konkrete Einhangstutzen und dessen vorgesehener Anschlussbereich.

Eine zu kleine Öffnung kann den Wasserablauf einschränken. Eine unnötig große Öffnung kann dagegen dazu führen, dass der Stutzen nicht mehr korrekt an der Dachrinne sitzt.

Zeichnen Sie die Öffnung deshalb passend zum verwendeten Stutzen an und kontrollieren Sie Form und Position vor dem Schnitt nochmals.

Ablauföffnung selbst ausschneiden oder vorbereiten lassen?

Grundsätzlich gibt es zwei Möglichkeiten: Die Dachrinne kann vor Ort selbst bearbeitet oder bereits mit einer vorbereiteten Ablauföffnung und Einhangstutzen bestellt werden.

Fallrohranschluss selbst herstellen oder vorbereiten lassen
Ausführung	Geeignet für	Darauf achten
Dachrinne ohne Vorbereitung Artikel ansehen →	Wenn Position und Ablauföffnung direkt vor Ort hergestellt werden sollen.	Einhangstutzen separat auswählen und Öffnung passend zum Stutzen herstellen.
Dachrinne mit Ablauföffnung & Stutzen Artikel ansehen →	Wenn die Position des Fallrohrs bereits vor der Bestellung genau feststeht.	Rinnengröße, Fallrohrdurchmesser, Rinnenlänge und Ablaufposition eindeutig angeben.
Dachrinne mit Endstück & Ablauf Artikel ansehen →	Wenn sowohl der Endabschluss als auch der Fallrohranschluss bereits vorbereitet werden sollen.	Zusätzlich linke oder rechte Endseite eindeutig auswählen.

Einhangstutzen montieren – Schritt für Schritt

Ist die Ablauföffnung bereits vorhanden, kann der Einhangstutzen entsprechend seiner vorgesehenen Befestigungsart montiert werden.

Rinnengröße und Fallrohrdurchmesser kontrollieren.
Position der Ablauföffnung prüfen.
Schnittkante auf Grate und Verformungen kontrollieren.
Einhangstutzen an der Öffnung ansetzen.
Stutzen vollständig und gleichmäßig an der Dachrinne positionieren.
Vorgesehene Klemm- beziehungsweise Halteverbindung schließen.
Sitz des Einhangstutzens kontrollieren.
Fallrohr beziehungsweise ersten Fallrohrbogen anschließen.
Wasserablauf abschließend prüfen.

Ablauföffnung sauber vorbereiten

Wird die Öffnung selbst hergestellt, sollte die Dachrinne beim Schneiden möglichst wenig verformt werden.

Nach dem Ausschneiden müssen scharfe Kanten und Grate entfernt werden. Dadurch kann der Einhangstutzen sauber anliegen und die Montage wird erleichtert.

Eine falsch positionierte oder deutlich zu große Öffnung sollte nicht durch besonders starkes Klemmen des Stutzens ausgeglichen werden.

Wie wird der Einhangstutzen befestigt?

Die genaue Befestigung richtet sich nach der jeweiligen Ausführung des Einhangstutzens.

Bei einer vorgesehenen Klemmverbindung werden die entsprechenden Bereiche des Stutzens an der Dachrinne positioniert und entsprechend der Montageanleitung geschlossen.

Entscheidend ist, dass der Stutzen gleichmäßig und formschlüssig an der Dachrinne sitzt, ohne die Rinne unnötig zu verformen.

Einhangstutzen und Fallrohr verbinden

Unterhalb des Einhangstutzens beginnt die eigentliche Fallrohrleitung.

Da die Dachrinne durch den Dachüberstand häufig weiter von der Fassade entfernt liegt, verläuft das Fallrohr nicht immer direkt senkrecht nach unten.

Typischerweise wird der Abstand mit zwei Fallrohrbögen und gegebenenfalls einem Zwischenstück überbrückt. Anschließend verläuft das Fallrohr senkrecht entlang der Fassade.

Die benötigte Rohrführung hängt insbesondere vom Dachüberstand und vom verwendeten Bogenwinkel ab.

Einhangstutzen und Dachrinnengefälle

Der Einhangstutzen bildet den Ablaufpunkt der Dachrinne. Deshalb sollte auch der Verlauf der Rinne auf diese Position abgestimmt sein.

Wird die Dachrinne mit Gefälle montiert, sollte das Wasser gezielt in Richtung des Einhangstutzens geführt werden.

Die Ablaufposition sollte deshalb bereits vor der Montage der Dachrinnenhalter feststehen.

Kann ein Einhangstutzen nachträglich montiert werden?

Ja, ein Einhangstutzen kann auch an einer bereits vorhandenen Dachrinne ergänzt werden, sofern Rinne und Einbausituation dafür geeignet sind.

Dazu muss zunächst die zukünftige Fallrohrposition bestimmt und anschließend die passende Ablauföffnung hergestellt werden.

Vor einer Nachrüstung sollte geprüft werden, ob:

die Dachrinne noch in gutem Zustand ist,
die gewünschte Stelle für den Ablauf geeignet ist,
das Gefälle beziehungsweise der Rinnenverlauf zur neuen Ablaufposition passt,
das Fallrohr an der vorgesehenen Stelle montiert werden kann.

Woran erkenne ich den richtigen Sitz?

Nach der Montage sollte der Einhangstutzen gleichmäßig an der Dachrinne sitzen.

Kontrollieren Sie insbesondere:

vollständigen Sitz an der Rinne,
korrekt geschlossene Befestigung,
keine unnötige Verformung der Dachrinne,
freien Durchgang der Ablauföffnung,
spannungsfreien Anschluss des Fallrohrs.

Wasserablauf nach der Montage testen

Nach der Montage empfiehlt sich ein kontrollierter Wassertest.

Dabei lässt sich prüfen, ob das Wasser innerhalb der Dachrinne zuverlässig zur Öffnung läuft und anschließend frei durch Einhangstutzen und Fallrohr abfließt.

Staut sich Wasser unmittelbar am Ablauf, sollten insbesondere Öffnung, Einhangstutzen und Fallrohr auf Blockaden oder einen ungeeigneten Aufbau kontrolliert werden.

Häufige Fehler beim Einhangstutzen vermeiden

Einhangstutzen nur nach Fallrohrdurchmesser auswählen.
Rinnengröße nicht berücksichtigen.
Fallrohrposition erst nach dem Ausschneiden festlegen.
Ablaufposition ohne eindeutigen Bezugspunkt angeben.
Öffnung nach Augenmaß oder unnötig groß ausschneiden.
Schnittkanten nicht entgraten.
Einhangstutzen durch zu starkes Klemmen an eine falsche Öffnung anpassen.
Fallrohr seitlich verspannt an den Stutzen anschließen.
Wasserablauf nach der Montage nicht kontrollieren.

Einhangstutzen, Dachrinne und Fallrohr müssen in Größe und Anschluss zueinander passen. Ablaufposition und Öffnung vor der Bearbeitung sorgfältig kontrollieren. Arbeiten an Dach und Dachrinne nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen.
