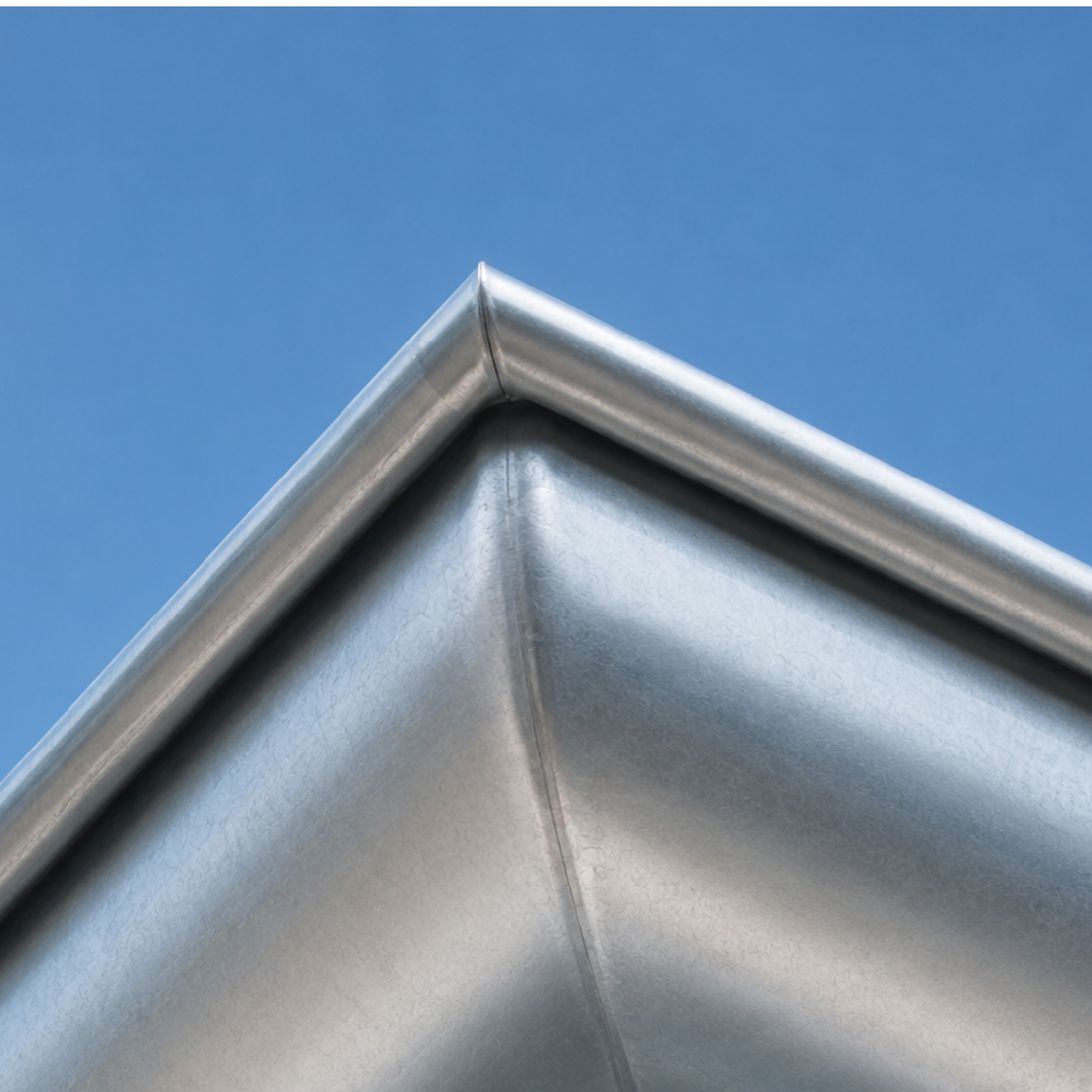

Dachrinnen-Innen- und Außenwinkel richtig planen

Eine Gebäudeecke braucht das dazu passende Rinnenformteil. Innen- und Außenwinkel sind nicht austauschbar. Zeichnen Sie den Rinnenverlauf in der Draufsicht ein und markieren Sie jede Ecke, bevor Sie die Bauteile bestellen.

Mit Dachrinnen-Innenwinkeln und -Außenwinkeln lässt sich eine Dachrinne sauber um Gebäudeecken führen. Welche Ausführung benötigt wird, hängt davon ab, ob die Gebäudeecke in der Draufsicht nach innen oder nach außen verläuft.

Innen- und Außenwinkel sind nicht miteinander austauschbar. Vor der Bestellung sollten deshalb Gebäudeform, Rinnengröße, Anzahl der Ecken und Verlauf der einzelnen Dachrinnenabschnitte eindeutig feststehen.

Kurz erklärt

Innen- und Außenecke immer in der Draufsicht bestimmen.
Unsere Standard-Rinnenwinkel sind für 90°-Ecken vorgesehen.
Rinnengröße auf beiden Seiten der Ecke identisch wählen.
Verbinder und Halter an den Anschlussstellen mit einplanen.
Bei abweichenden Gebäudewinkeln nicht versuchen, einen 90°-Winkel zu verbiegen.

Innenwinkel oder Außenwinkel – welcher Dachrinnenwinkel ist richtig?

Ob ein Dachrinnen-Innenwinkel oder Dachrinnen-Außenwinkel benötigt wird, ergibt sich aus dem Verlauf der Gebäudekante.

Am einfachsten lässt sich das in einer Draufsicht erkennen. Zeichnen Sie dazu den Verlauf der Dachrinne entlang der Außenkante des Gebäudes ein und markieren Sie jede Ecke.

Dachrinnen-Innenwinkel und Außenwinkel im Vergleich
Ausführung	Geeignet für	Darauf achten

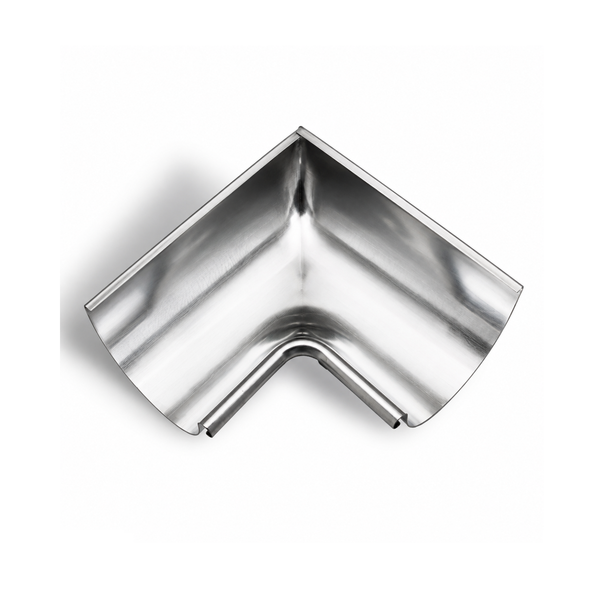

Rinneninnenwinkel 90° Artikel ansehen →	Für eine zurückspringende beziehungsweise nach innen verlaufende Gebäudeecke.	In der Draufsicht eindeutig als Innenecke markieren und passende Rinnengröße auswählen.

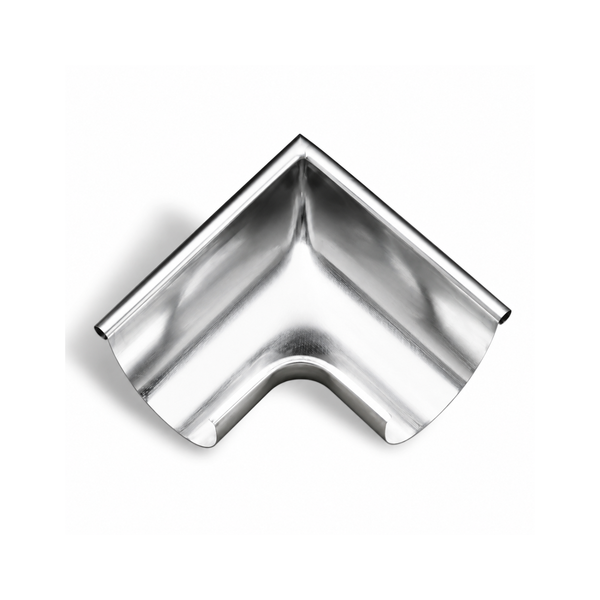

Rinnenaußenwinkel 90° Artikel ansehen →	Für eine vorspringende beziehungsweise nach außen verlaufende Gebäudeecke.	Ein Außenwinkel kann nicht durch Drehen eines Innenwinkels ersetzt werden.

Beide Ausführungen sind für 90°-Ecken vorgesehen und müssen in Form und Größe zur verwendeten halbrunden Dachrinne passen.

Wie erkenne ich eine Innen- oder Außenecke?

Die Unterscheidung ist aus einer perspektivischen Ansicht nicht immer eindeutig. Deshalb empfiehlt es sich, das Gebäude von oben als einfache Skizze darzustellen.

Verläuft die Dachrinne um einen nach außen vorspringenden Gebäudeteil, wird ein Außenwinkel benötigt. Läuft die Dachrinne dagegen um eine zurückspringende Ecke, handelt es sich um einen Innenwinkel.

Bei L- oder U-förmigen Gebäuden können innerhalb eines einzigen Rinnenverlaufs sowohl Innen- als auch Außenwinkel vorkommen.

Welche Maße werden für Dachrinnenwinkel benötigt?

Für einen normalen 90°-Winkel sind keine individuellen Winkelmaße erforderlich. Dennoch sollten einige Angaben vor der Bestellung feststehen.

Wichtige Angaben für die Planung einer Dachrinnenecke
Angabe	Was wird bestimmt?	Warum wichtig?
Eckart	Innenwinkel oder Außenwinkel.	Bestimmt die Geometrie des benötigten Formteils.
Winkel	Prüfen, ob die Gebäudeecke tatsächlich 90° besitzt.	Ein Standardwinkel passt nur zur vorgesehenen Eckgeometrie.
Rinnengröße	Größe der verwendeten Dachrinne.	Winkel und gerade Rinnenabschnitte müssen zum gleichen System gehören.
Rinnenlängen	Längen der angrenzenden Dachkanten.	Wichtig für Zuschnitt und Aufteilung der geraden Rinnenstücke.
Fallrohrposition	Position der Abläufe innerhalb des gesamten Rinnenverlaufs.	Gefälle und Wasserführung müssen über den kompletten Verlauf geplant werden.

Wie wird eine Dachrinne um die Ecke geführt?

An einer Gebäudeecke endet der gerade Rinnenabschnitt und wird über das passende Formteil in die nächste Richtung weitergeführt.

Der Innen- beziehungsweise Außenwinkel bildet dabei das eigentliche Eckstück. An beiden Seiten wird anschließend die passende Dachrinne angeschlossen.

Bei der Planung müssen deshalb nicht nur der Winkel selbst, sondern auch die Anschlussstellen zu den geraden Rinnenstücken berücksichtigt werden.

Welche Verbinder werden am Dachrinnenwinkel benötigt?

Ein Dachrinnenwinkel besitzt zwei Anschlussseiten. Dort müssen die angrenzenden Dachrinnenabschnitte entsprechend dem verwendeten Rinnensystem verbunden werden.

Bei einer Verbindung mit Dachrinnenverbindern sollten diese deshalb bereits bei der Stückliste berücksichtigt werden.

Achten Sie darauf, dass Rinne, Winkel und Verbinder dieselbe Rinnengröße besitzen.

Dachrinnenhalter an Innen- und Außenecken

Auch der Bereich unmittelbar um eine Gebäudeecke muss ausreichend unterstützt werden.

Die Halterpositionen sollten deshalb nicht unabhängig vom Winkel geplant werden. Berücksichtigen Sie die Anschlussstellen des Formteils und die Montagevorgaben des verwendeten Rinnensystems.

Die Dachrinne sollte weder am Winkel noch an den angrenzenden Verbindungen unnötig belastet oder verspannt werden.

Rinnenlängen an der Ecke richtig berechnen

Bei der Planung der geraden Dachrinnenstücke sollte berücksichtigt werden, dass auch der Winkel selbst eine bestimmte Baulänge besitzt.

Die Länge einer Gebäudeseite kann deshalb nicht in jedem Fall einfach vollständig mit einem geraden Rinnenstück belegt werden, ohne das Eckformteil einzubeziehen.

Messen und planen Sie den gesamten Verlauf einschließlich der Eckstücke, bevor einzelne Rinnenabschnitte zugeschnitten werden.

Innenwinkel und Außenwinkel bei L- und U-förmigen Gebäuden

Bei einfachen rechteckigen Gebäuden werden entlang der Außenkanten typischerweise Außenwinkel benötigt.

Komplexere Grundrisse können dagegen zusätzlich Innenecken besitzen. Besonders bei L- und U-förmigen Gebäuden sollte deshalb jede Ecke einzeln in einer Draufsicht betrachtet werden.

Unser 3D-Dachrinnen-Konfigurator kann bei solchen Dachformen helfen, den gesamten Rinnenverlauf mit Ecken und Fallrohren gemeinsam zu planen.

Was tun bei einer Gebäudeecke ohne 90°?

Weicht die vorhandene Gebäudeecke deutlich von 90° ab, sollte ein normaler 90°-Rinnenwinkel nicht gewaltsam angepasst werden.

Dadurch können Form, Anschlussflächen und Wasserführung beeinträchtigt werden.

Für abweichende Winkel sollte die Einbausituation anhand einer bemaßten Draufsicht geprüft und eine passende Lösung abgestimmt werden.

Dachrinnenwinkel montieren

Vor der Montage sollten die angrenzenden Rinnenabschnitte, Halterpositionen und Verbindungspunkte bereits festgelegt sein.

Grundsätzlich empfiehlt sich folgende Reihenfolge:

Gebäudeecke eindeutig als Innen- oder Außenecke bestimmen.
Passende Rinnengröße auswählen.
Gerade Rinnenabschnitte ausmessen.
Position des Eckwinkels festlegen.
Halter und Unterstützung im Eckbereich planen.
Rinnenstücke passend vorbereiten.
Winkel und Rinnenabschnitte nach Systemvorgaben verbinden.
Verlauf und Gefälle kontrollieren.

Gefälle über eine Dachrinnenecke planen

Bei längeren Rinnenverläufen mit mehreren Gebäudeseiten sollte das Gefälle nicht nur für jeden einzelnen Abschnitt isoliert betrachtet werden.

Entscheidend ist, dass das Regenwasser über den geplanten Rinnenverlauf zuverlässig zu den vorgesehenen Fallrohren geführt wird.

Bei komplexen Grundrissen kann es sinnvoll sein, mehrere Abläufe beziehungsweise unterschiedliche Gefällerichtungen einzuplanen.

Häufige Fehler bei Dachrinnenwinkeln vermeiden

Innenwinkel und Außenwinkel miteinander verwechseln.
Nur anhand eines perspektivischen Fotos entscheiden.
Innenwinkel drehen und als Außenwinkel verwenden wollen.
90°-Standardwinkel an einer deutlich abweichenden Gebäudeecke einsetzen.
Rinnengröße des Winkels nicht mit den geraden Rinnenstücken abgleichen.
Verbinder und Halter im Eckbereich bei der Stückliste vergessen.
Baulänge des Winkels bei den geraden Rinnenabschnitten nicht berücksichtigen.
Gefälle und Ablaufposition erst nach der Montage planen.

Dachrinnenwinkel, Rinnenstücke und Verbinder müssen zum gleichen Rinnensystem und zur vorhandenen Gebäudeecke passen. Abweichende Winkel nicht durch Verformen eines Standardteils improvisieren. Arbeiten an Dach und Dachrinne nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen.
