Dachentwässerung

Dachrinne richtig verbinden

Für einen Rinnenstoß brauchen Sie einen zur Form und Größe passenden Rinnenverbinder. Rohrmuffen und Einhangstutzen erfüllen andere Aufgaben. Mit einem geeigneten Pytoflex-Verbinder lassen sich passende Dachrinnen mechanisch verbinden, ohne den Stoß selbst zu löten.

Mehrere Dachrinnenstücke werden an ihren Rinnenstößen mit einem zur Form und Größe passenden Dachrinnenverbinder verbunden. Mit einem geeigneten Pytoflex® Dachrinnenverbinder lassen sich passende halbrunde Titanzink-Dachrinnen mechanisch zusammenfügen, ohne den Rinnenstoß selbst löten zu müssen.

Entscheidend sind eine passende Rinnengröße, sauber ausgerichtete Rinnenstücke und eine spannungsfreie Verbindung. Fallrohr-Steckmuffen und Einhangstutzen erfüllen andere Aufgaben und dürfen nicht mit einem Dachrinnenverbinder verwechselt werden.

Kurz erklärt

Für jeden normalen Rinnenstoß wird ein passender Dachrinnenverbinder benötigt.
Rinnengröße von Dachrinne und Verbinder muss übereinstimmen.
Rinnenstücke vor dem Schließen des Verbinders sauber ausrichten.
Schnittkanten entgraten und Kontaktbereiche reinigen.
Nach der Montage Wasserlauf und Dichtheit kontrollieren.

Wie werden zwei Dachrinnen miteinander verbunden?

Treffen zwei gerade Dachrinnenstücke aufeinander, entsteht ein Rinnenstoß. Dieser Stoß muss so ausgeführt werden, dass beide Rinnenabschnitte korrekt zueinander ausgerichtet und zuverlässig miteinander verbunden sind.

Bei einem dafür vorgesehenen mechanischen Dachrinnenverbinder werden die Rinnenstücke zunächst in den Haltern ausgerichtet. Anschließend wird der Verbinder an der vorgesehenen Stelle montiert und nach der jeweiligen Montageanleitung geschlossen.

Wichtig ist, dass der Verbinder nicht dazu benutzt wird, schief oder verspannt montierte Rinnenstücke gewaltsam zusammenzuziehen.

Dachrinne ohne Löten verbinden

Traditionell können Metall-Dachrinnen je nach System auch über andere Verbindungstechniken ausgeführt werden. Für passende halbrunde Dachrinnen bietet ein mechanischer Rinnenverbinder jedoch eine Möglichkeit, den Rinnenstoß ohne eine Lötverbindung am Stoß herzustellen.

Das kann die Montage insbesondere dann vereinfachen, wenn eine dafür geeignete Systemlösung verwendet wird.

Auch bei einer Verbindung ohne Löten bleiben jedoch folgende Punkte wichtig:

passende Rinnengröße,
korrekte Ausrichtung,
saubere Kontaktflächen,
richtige Halterposition,
Montage entsprechend der Produktanleitung.

Dachrinnenverbinder montieren – Schritt für Schritt

Benötigte Rinnenstücke auf die geplante Länge vorbereiten.
Schnittkanten sauber entgraten.
Rinnenstücke in den Dachrinnenhaltern einsetzen.
Beide Rinnenabschnitte korrekt zueinander ausrichten.
Rinnenstoß auf Verschmutzungen und Verformungen kontrollieren.
Passenden Dachrinnenverbinder positionieren.
Verbinder entsprechend der Montageanleitung schließen.
Halterposition und Rinnenverlauf erneut kontrollieren.
Zum Abschluss einen kontrollierten Wassertest durchführen.

Welche Größe muss der Dachrinnenverbinder haben?

Der Dachrinnenverbinder muss zur Rinnengröße der verwendeten Dachrinne passen.

In unserem regulären Dachrinnensortiment werden beispielsweise die Größen 6-teilig / RG333, 7-teilig / RG285, 8-teilig / RG250 und 10-teilig / RG200 verwendet.

Ein Verbinder sollte deshalb nicht nur danach ausgewählt werden, ob er optisch ähnlich aussieht. Entscheidend ist die tatsächliche System- und Rinnengröße.

Mehr zu den Größenbezeichnungen finden Sie unter Dachrinnengrößen erklärt.

Wie viele Dachrinnenverbinder brauche ich?

Die benötigte Anzahl lässt sich aus den tatsächlichen Rinnenstößen bestimmen.

Für einen einzelnen geraden Dachrinnenverlauf gilt grundsätzlich:

1 Rinnenstück = kein Stoß
2 Rinnenstücke = 1 Stoß
3 Rinnenstücke = 2 Stöße
4 Rinnenstücke = 3 Stöße

Bei ausschließlich hintereinanderliegenden geraden Rinnenstücken entspricht die Anzahl der normalen Zwischenstöße damit grundsätzlich der Anzahl der Rinnenstücke minus eins.

Bei Innenwinkeln, Außenwinkeln und weiteren Formteilen kommen jedoch zusätzliche Anschlussstellen hinzu. Deshalb sollte bei komplexeren Rinnenverläufen die komplette Geometrie betrachtet werden.

Beispiel: 6 Meter Dachrinne verbinden

Wird ein gerader 6-Meter-Abschnitt beispielsweise aus zwei 3-Meter-Rinnen aufgebaut, entsteht zwischen den beiden Rinnenstücken ein Rinnenstoß.

Für diesen Stoß wird entsprechend ein passender Dachrinnenverbinder benötigt.

Wird derselbe Abschnitt dagegen aus drei einzelnen Rinnenstücken aufgebaut, entstehen zwei Zwischenstöße und damit entsprechend zwei normale Verbindungsstellen.

Rinnenstücke vor dem Verbinden richtig ausrichten

Bevor der Verbinder geschlossen wird, müssen beide Dachrinnenstücke bereits korrekt in ihren Haltern liegen.

Kontrollieren Sie:

Höhenlage der beiden Rinnenstücke,
Rinnenverlauf,
Position des Stoßes,
Halterung rund um die Verbindung,
sichtbare Verformungen.

Der Dachrinnenverbinder soll die vorgesehene Verbindung herstellen, aber keine falsch montierte Rinne korrigieren.

Schnittkanten vor dem Verbinden entgraten

Wurde eine Dachrinne auf Maß geschnitten, sollte die Schnittkante vor der Montage kontrolliert und sauber entgratet werden.

Scharfe oder stark verformte Kanten können die Montage erschweren und verhindern, dass die Bauteile korrekt zusammenpassen.

Auch Metallspäne und andere Verschmutzungen sollten vor dem Einsetzen des Verbinders entfernt werden.

Dachrinnenstoß und Halter gemeinsam planen

Ein Rinnenstoß sollte nicht unabhängig von den Dachrinnenhaltern betrachtet werden.

Die angrenzenden Rinnenabschnitte müssen ausreichend unterstützt und spannungsfrei gehalten werden.

Bei der Planung der Stückaufteilung sollten deshalb gleichzeitig berücksichtigt werden:

Länge der einzelnen Dachrinnenstücke,
Position der Rinnenstöße,
Position der Dachrinnenhalter,
Innen- und Außenecken,
Fallrohrposition.

Rinnenverbinder, Steckmuffe oder Einhangstutzen?

Diese drei Bauteile werden leicht verwechselt, erfüllen aber völlig unterschiedliche Aufgaben.

Verbindungsteile richtig unterscheiden
Bauteil	Aufgabe	Darauf achten
Pytoflex® Dachrinnenverbinder Artikel ansehen →	Verbindet passende halbrunde Dachrinnen an einem Rinnenstoß.	Rinnengröße passend zur Dachrinne auswählen.

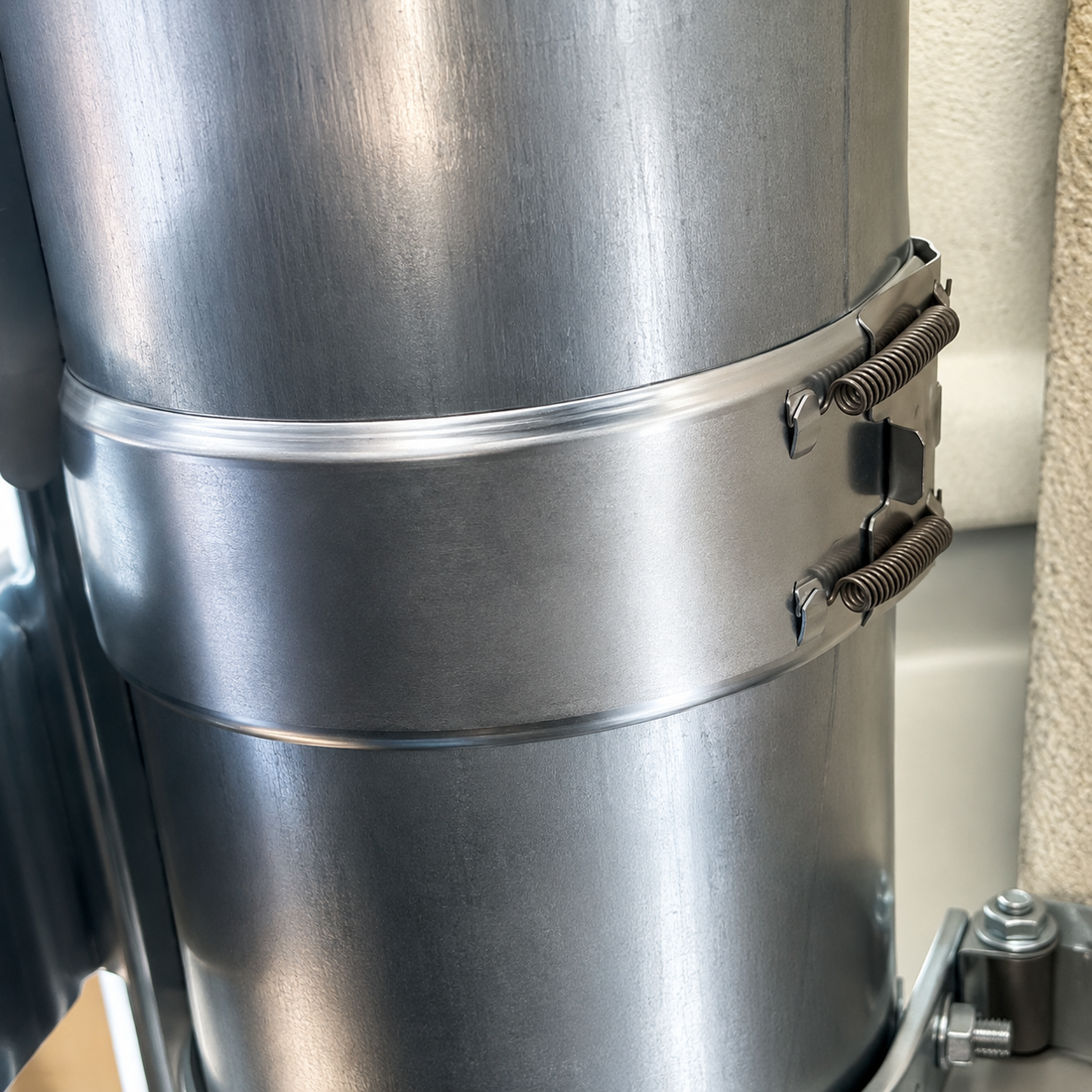

Steckmuffe für Fallrohre Artikel ansehen →	Verbindet zwei passende Fallrohrstücke, wenn keine geeignete Rohrmuffe vorhanden ist.	Nach Fallrohrdurchmesser auswählen – nicht nach Rinnengröße.
Einhangstutzen Artikel ansehen →	Stellt den Übergang von der Dachrinne zum Fallrohr her.	Muss sowohl zur Dachrinnengröße als auch zum Fallrohrdurchmesser passen.

Der Dachrinnenverbinder gehört an den Rinnenstoß. Die Steckmuffe gehört zum Fallrohr. Der Einhangstutzen verbindet Dachrinne und Fallrohr miteinander.

Dachrinne an Innen- und Außenecken verbinden

Bei einer Gebäudeecke werden nicht einfach zwei gerade Dachrinnen stumpf miteinander verbunden. Stattdessen wird ein zur Geometrie passender Rinneninnenwinkel oder Rinnenaußenwinkel eingesetzt.

Dadurch entstehen zusätzliche Anschlussstellen zwischen dem Winkel und den angrenzenden geraden Dachrinnenstücken.

Bei der Stückliste sollten diese Verbindungen deshalb separat berücksichtigt werden.

Innenwinkel oder Außenwinkel?

Welche Ausführung benötigt wird, hängt vom Verlauf des Gebäudes in der Draufsicht ab.

Innenwinkel: für eine zurückspringende Gebäudeecke.
Außenwinkel: für eine vorspringende Gebäudeecke.

Mehr dazu finden Sie im Ratgeber Dachrinnen-Innen- und Außenwinkel richtig planen.

Dachrinne verlängern

Soll eine bestehende gerade Dachrinne verlängert werden, muss zunächst geprüft werden, ob das vorhandene Rinnenprofil und die Größe mit dem neuen Rinnenstück übereinstimmen.

Anschließend wird die zusätzliche Rinne so geplant, dass eine geeignete Anschlussstelle entsteht.

Dabei sollten auch Halter, Endabschluss und gegebenenfalls die veränderte Ablaufposition überprüft werden.

Kann ein Dachrinnenverbinder zur Reparatur verwendet werden?

Ein geeigneter Rinnenverbinder kann bei bestimmten Verbindungs- oder Reparaturstellen sinnvoll sein, wenn die angrenzenden Rinnenbereiche noch ausreichend formstabil und passend sind.

Er ersetzt jedoch kein stark beschädigtes, großflächig geschädigtes oder stark verformtes Rinnenstück.

Bei einer undichten Dachrinne sollte deshalb zuerst die tatsächliche Schadstelle gefunden werden.

Undichter Rinnenstoß – was tun?

Tropft Wasser an einem bestehenden Rinnenstoß, sollten zunächst Verbinder und angrenzende Rinnenbereiche kontrolliert werden.

Prüfen Sie:

ob der Verbinder korrekt sitzt,
ob beide Rinnenstücke zueinander ausgerichtet sind,
ob Verschmutzungen vorhanden sind,
ob die Rinne verformt wurde,
ob angrenzende Halter ausreichend unterstützen.

Mehr dazu finden Sie im Ratgeber Dachrinne tropft – was tun?.

Warum Bewegungsmöglichkeiten der Dachrinne wichtig sind

Metallische Dachrinnen verändern ihre Länge abhängig von der Temperatur.

Die konkrete Konstruktion der Rinnenstöße und Halter muss deshalb entsprechend der vorgesehenen Montage des jeweiligen Systems ausgeführt werden.

Verbinder oder Halter sollten nicht entgegen den Montagevorgaben so eingesetzt werden, dass notwendige Bewegungen unzulässig blockiert werden.

Dachrinnenverbindung nach der Montage testen

Nach Abschluss der Montage empfiehlt sich ein kontrollierter Wassertest.

Dabei sollte überprüft werden:

ob der Rinnenstoß dicht bleibt,
ob das Wasser zum vorgesehenen Ablauf gelangt,
ob sich im Bereich der Verbindung Wasser staut,
ob beide Rinnenstücke stabil in ihren Haltern liegen.

Dachrinne ohne Löten im Komplettpaket planen

Für einen geraden Dachrinnenabschnitt können die benötigten Rinnenstücke und Verbindungsteile auch über unser Dachrinnen-Komplettpaket zusammengestellt werden.

Dabei wird die benötigte Rinnenlänge auf passende Teilstücke verteilt und die erforderlichen Komponenten können gemeinsam geplant werden.

Für mehrere Dachseiten und komplexere Verläufe mit Innen- und Außenecken steht unser 3D-Dachrinnen-Konfigurator zur Verfügung.

Pytoflex - Produktvideo:

Häufige Fehler beim Verbinden von Dachrinnen

Dachrinnenverbinder in der falschen Rinnengröße bestellen.
Rinnenstücke mit dem Verbinder gewaltsam in Position ziehen.
Schnittkanten nach einem Zuschnitt nicht entgraten.
Halterpositionen rund um den Rinnenstoß nicht kontrollieren.
Fallrohr-Steckmuffe mit einem Dachrinnenverbinder verwechseln.
Rinnengröße und Fallrohrdurchmesser miteinander verwechseln.
Zusätzliche Anschlussstellen an Innen- und Außenwinkeln vergessen.
Nach der Montage keinen Wassertest durchführen.
Bei Reparaturen stark beschädigte Rinnenbereiche nur mit einem Verbinder überdecken.

Dachrinnenverbinder nur mit passenden Rinnenprofilen und gemäß der jeweiligen Montageanleitung verwenden. Rinnenstücke vor dem Verbinden spannungsfrei ausrichten und zugeschnittene Kanten sauber entgraten. Arbeiten an Dach und Fassade nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen.
