Dachentwässerung selber montieren

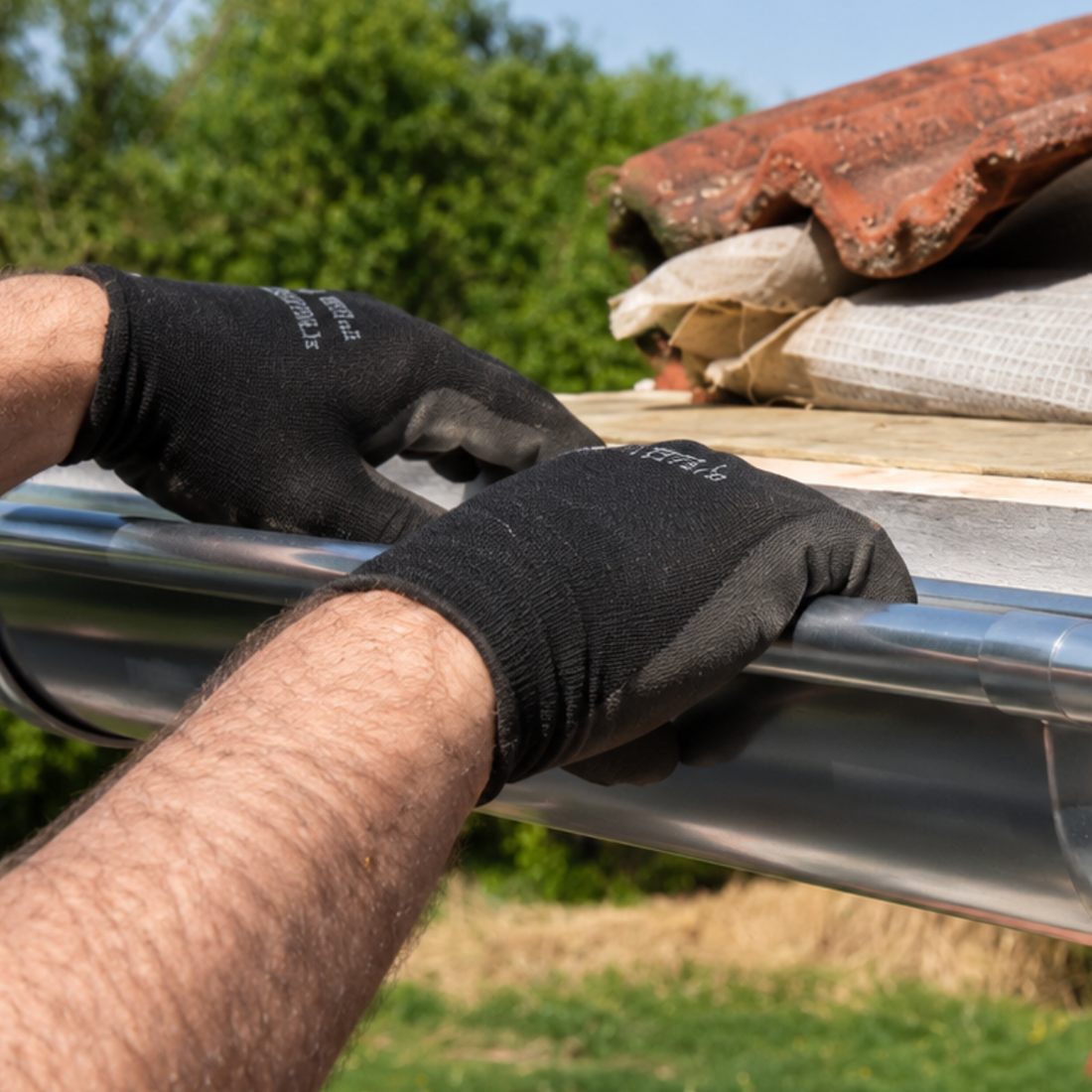

Dachrinne ohne Löten montieren – so geht's

Titanzink-Dachrinnen lassen sich mit dafür vorgesehenen Verbindern ohne Löten an den Rinnenstößen montieren. Für die Enden sind vorgelötete Rinnenstücke besonders praktisch. Entscheidend ist, dass Rinne, Verbinder, Stutzen und Fallrohr ein zusammenpassendes System bilden.

Eine Titanzink-Dachrinne lässt sich mit passenden Systembauteilen weitgehend ohne eigene Lötarbeiten montieren. Gerade Rinnenstücke werden mechanisch verbunden, vorbereitete Endstücke und Ablaufanschlüsse reduzieren die Bearbeitung vor Ort und die Fallrohrleitung wird aus passenden Steckbauteilen aufgebaut.

In dieser Anleitung zeigen wir die Montage vom ersten Dachrinnenhalter bis zum fertig befestigten Fallrohr. Wichtig ist, dass Rinnengröße, Fallrohrdurchmesser, Ablaufposition und alle Zubehörteile bereits vor der Montage aufeinander abgestimmt sind.

Kurz erklärt

Rinnenstöße: mit passenden Pytoflex® Dachrinnenverbindern mechanisch schließen.
Rinnenenden: für eine möglichst lötfreie Montage am besten bereits mit vorgelötetem Endstück bestellen.
Fallrohranschluss: Ablauföffnung und Einhangstutzen können passend vorbereitet werden.
Fallrohr: Bögen, Zwischenstücke und Rohrstücke werden passend zusammengesteckt und anschließend fixiert.

Kann man eine Dachrinne ohne Löten montieren?

Ja. Bei einem passend geplanten Dachrinnensystem lassen sich viele typische Montagearbeiten ohne eigenes Löten ausführen. Dafür werden mechanische Dachrinnenverbinder, vorbereitete Rinnenstücke und steckbare Fallrohrkomponenten kombiniert.

Ein loser Endboden ist dabei nicht automatisch ein universeller lötfreier Steckverschluss. Wer möglichst ohne Lötarbeiten vor Ort montieren möchte, sollte Rinnenenden deshalb bereits passend vorbereitet bestellen.

Dachrinne ohne Löten montieren – Vorbereitung

Vor der Montage sollte der gesamte Verlauf ausgemessen und am besten in einer einfachen Skizze festgehalten werden. Wichtig sind insbesondere Trauflänge, Rinnengröße, Fallrohrposition, Fallrohrhöhe, Dachüberstand, Fallrohrdurchmesser sowie die Befestigungsmöglichkeiten für Dachrinnenhalter und Fallrohrschellen.

Dachrinne ohne Löten montieren – 10 Schritte

1. Dachrinnenhalter montieren und Gefälle einstellen

Zuerst werden die Dachrinnenhalter an der Traufe befestigt. Sie bestimmen die spätere Höhenlinie und das Gefälle der gesamten Dachrinne. Lege deshalb zunächst Hoch- und Tiefpunkt des Rinnenverlaufs fest. Der Tiefpunkt liegt auf der Seite des geplanten Ablaufs beziehungsweise Fallrohrs.

Montiere anschließend die weiteren Halter entlang dieser Linie. Die Befestigung sollte stabil sein, kleinere Korrekturen der Ausrichtung sollten vor dem endgültigen Fixieren aber noch möglich bleiben.

Dachrinnenhalter bei der Montage

2. Dachrinne einlegen und Rinnenstücke überlappen

Nun werden die Dachrinnenstücke in die vorbereiteten Halter eingelegt. Müssen mehrere Rinnenstücke miteinander verbunden werden, werden die Enden im Bereich des späteren Dachrinnenverbinders überlappt.

Als Montagewert können ca. 2–3 cm Überlappung vorgesehen werden. Maßgeblich ist jedoch immer die Vorgabe des konkret verwendeten Verbinders. Beide Rinnenstücke müssen sauber, spannungsfrei und ohne Verformungen ineinanderliegen.

Wurden Rinnenstücke gekürzt, sollten die Schnittkanten vorher entgratet und Metallspäne vollständig entfernt werden.

Überlappung und Öffnung an der Dachrinne

3. Dachrinnenverbinder montieren

Der normale Rinnenstoß wird jetzt mit einem passenden Pytoflex® Dachrinnenverbinder mechanisch geschlossen. Der Verbinder wird über dem vorbereiteten Stoß positioniert und entsprechend der Produktanleitung befestigt.

Wichtig: Der Verbinder soll zwei korrekt ausgerichtete Rinnenstücke verbinden. Er ist nicht dafür gedacht, schief eingesetzte oder unterschiedlich ausgerichtete Rinnen gewaltsam zusammenzuziehen.

Mehr Details findest du auch im Beitrag Dachrinne richtig verbinden.

Pytoflex Dachrinnenverbinder bei der Montage

4. Dachrinnenhalter endgültig fixieren und Gefälle kontrollieren

Nach dem Einlegen und Verbinden der Dachrinne wird die komplette Ausrichtung noch einmal geprüft. Kontrolliere dabei, ob die Rinne sauber in allen Haltern sitzt und ohne unerwünschte Hoch- oder Tiefpunkte zum Ablauf führt.

Mit einer Wasserwaage lässt sich die Linienführung kontrollieren. Anschließend werden die Dachrinnenhalter endgültig fixiert.

5. Einhangstutzen montieren

Am tiefsten Punkt der Dachrinne wird der Einhangstutzen für den Übergang zum Fallrohr montiert. Die Ablauföffnung muss zur Größe des Stutzens und zum vorgesehenen Fallrohrdurchmesser passen.

Wer die Bearbeitung vor Ort reduzieren möchte, kann die Dachrinne bereits mit vorbereiteter Ablauföffnung beziehungsweise passend vorgesehenem Einhangstutzen bestellen. Vor der Bestellung müssen Position des Ablaufs, Bezugspunkt und Fallrohrdurchmesser eindeutig feststehen.

Einhangstutzen an der Dachrinne montieren

6. Laubfangsieb und Laubstopp montieren

Wenn die Dachrinne vor Laub und groben Verschmutzungen geschützt werden soll, kann jetzt der Laubschutz eingesetzt werden. Das Laubfangsieb beziehungsweise Laubschutzgitter wird entlang der Rinne positioniert und mit den dafür vorgesehenen Befestigungselementen gesichert.

Im Bereich des Ablaufs kann zusätzlich ein Laubstopp eingesetzt werden. So gelangen größere Blätter und Fremdkörper nicht direkt in die Fallrohrleitung.

7. Fallrohrschellen montieren

Als Nächstes wird die spätere senkrechte Rohrlinie an der Fassade festgelegt. Die obere Bogenkombination sollte dafür zunächst probeweise zusammengesteckt und ausgerichtet werden. Erst wenn feststeht, wo das senkrechte Fallrohr tatsächlich verläuft, werden die Fallrohrschellen an der Wand positioniert.

So wird verhindert, dass das Rohr später seitlich in die Schellen gezogen werden muss.

Fallrohrschelle an der Fassade montieren

8. Fallrohrbögen mit Zwischenstück montieren

Da die Dachrinne üblicherweise vor der Fassade liegt, muss der Abstand zwischen Einhangstutzen und senkrechtem Fallrohr ausgeglichen werden. Dafür werden typischerweise zwei Fallrohrbögen und ein passendes Zwischenstück verwendet.

Die Bauteile zunächst probeweise zusammenstecken und so ausrichten, dass das nachfolgende Fallrohr senkrecht nach unten geführt werden kann. Bei der Länge des Zwischenstücks sind Dachüberstand, Bogenwinkel, Fallrohrdurchmesser und Einstecktiefen zu berücksichtigen.

Fallrohrbögen mit Zwischenstück montieren

9. Senkrechtes Fallrohr und Zubehör montieren

Jetzt wird das senkrechte Fallrohr eingesetzt und mit den vorbereiteten Schellen an der Fassade geführt. Passende Rohrstücke werden über ihre vorhandenen Steckverbindungen beziehungsweise Muffen miteinander verbunden.

Je nach gewünschter Ausführung kann an dieser Stelle zusätzliches Zubehör eingebaut werden, zum Beispiel Doppelwulst, Regentonnen-Wasserautomat, Fallrohrklappe oder Standrohrkappe. Diese Bauteile müssen bereits bei der Längenplanung des Fallrohrs berücksichtigt werden.

Tipp: Zubehör nicht erst nach dem Zuschnitt des Fallrohrs auswählen. Die Einbaulänge eines Wasserautomaten, einer Fallrohrklappe oder einer Standrohrkappe verändert die benötigten Rohrlängen.

10. Fallrohr mit Schraubenset fixieren und Anlage prüfen

Zum Abschluss wird die komplette Fallrohrleitung ausgerichtet und endgültig befestigt. Die vorgesehenen Steckverbindungen werden mit dem passenden Schraubenset gesichert – insbesondere oben am Übergang zum Einhangstutzen und unten im Bereich der Standrohrkappe.

Kontrolliere anschließend, ob alle Rohrstücke vollständig zusammengesteckt sind, das Fallrohr senkrecht verläuft und sämtliche Schellen sicher sitzen.

Zum Schluss sollte ein Wassertest durchgeführt werden. Gib kontrolliert Wasser in die Dachrinne und prüfe Rinnenstöße, Ablauf, Einhangstutzen, Bögen, Fallrohrverbindungen und den unteren Anschluss. Das Wasser muss frei zum Ablauf gelangen und ohne sichtbaren Rückstau abgeführt werden.

Fallrohr am Einhangstutzen fixieren

Video-Anleitung:

Welche Stellen werden bei der lötfreien Montage verbunden?

Verbindungsstellen einer Dachentwässerung
Stelle	Lötfreie beziehungsweise vorbereitete Lösung	Darauf achten
Rinnenstoß	Mechanischer Pytoflex® Dachrinnenverbinder.	Verbinder muss zur Rinnengröße passen.
Rinnenende	Rinnenstück mit bereits vorgelötetem Endstück.	Linke oder rechte Endseite korrekt angeben.
Fallrohranschluss	Rinne mit vorbereiteter Ablauföffnung und Einhangstutzen.	Ablaufposition und Fallrohrdurchmesser müssen vorher feststehen.
Fallrohr	Rohrstücke und Bögen über vorhandene Steckverbindungen beziehungsweise Muffen verbinden.	Einstecktiefen bei der Längenplanung berücksichtigen.

Vier Rinnen-Ausführungen für die lötarme Montage

Dachrinne unbearbeitet oder vorbereitet bestellen
Ausführung	Geeignet für	Vorher festlegen
Dachrinne ohne VorbereitungArtikel ansehen →	Gerade Rinnenabschnitte und Projekte, bei denen Endabschluss und Ablauf selbst hergestellt beziehungsweise separat geplant werden.	Rinnengröße und benötigte Länge.
Rinne mit vorgelötetem EndstückArtikel ansehen →	Wenn ein Rinnenende bereits fertig verschlossen geliefert werden soll.	Rinnengröße, Länge sowie linke oder rechte Endseite.
Rinne mit Ablauföffnung & StutzenArtikel ansehen →	Wenn die Position des Fallrohrs bereits exakt feststeht und der Anschluss vorbereitet geliefert werden soll.	Rinnengröße, Länge, Ablaufposition und Fallrohrdurchmesser.
Rinne mit Endstück & AblaufArtikel ansehen →	Wenn Rinnenende und Fallrohranschluss bereits gemeinsam vorbereitet geliefert werden sollen.	Rinnengröße, Länge, Endseite, Ablaufposition und Fallrohrdurchmesser.

Je mehr Arbeiten bereits vor der Lieferung vorbereitet werden, desto wichtiger sind exakt geprüfte Maße und eine eindeutige Einbaurichtung.

Dachrinne ohne Löten – häufige Fehler

Dachrinnenhalter ohne durchgehende Höhen- und Gefällelinie montieren.
Rinnenstücke mit dem Dachrinnenverbinder gewaltsam ausrichten.
Schnittkanten nach dem Kürzen nicht entgraten.
Falsche Rinnengröße beim Dachrinnenverbinder bestellen.
Lose Endstücke als universelle Stecklösung betrachten.
Ablaufposition oder Fallrohrdurchmesser erst nach der Bestellung festlegen.
Fallrohrschellen montieren, bevor die obere Bogenführung feststeht.
Zubehör im Fallrohr bei der Längenplanung nicht berücksichtigen.
Nach der Montage keinen vollständigen Wassertest durchführen.

Eine lötfreie beziehungsweise mit vorbereiteten Bauteilen ausgeführte Montage ersetzt keine sorgfältige Planung. Rinnen, Verbinder, Endstücke und Fallrohrkomponenten müssen in Größe und Einbaulage zusammenpassen. Arbeiten an Dach und Fassade nur mit sicherem Zugang und geeigneter Absturzsicherung durchführen.
