inkl. MwSt., zzgl. Versandkosten

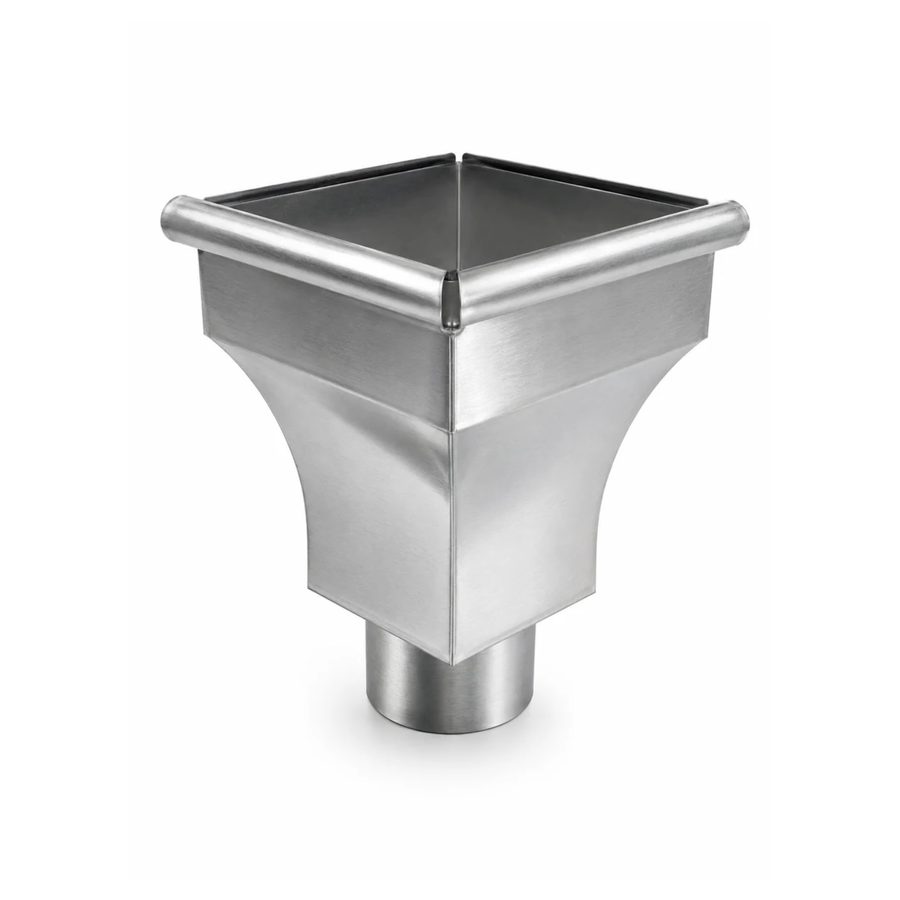

Der Pytoflex Eck-Rinnenkasten „Venlo“ aus Titanzink wurde speziell für die Dachentwässerung an Gebäudeinnenecken entwickelt. Er ermöglicht die gezielte Aufnahme und Ableitung des Regenwassers an Stellen, an denen Dachrinnen beziehungsweise die Entwässerung mehrerer Dachbereiche in einer Innenecke zusammentreffen.
Durch seine spezielle Eckform lässt sich der Rinnenkasten platzsparend in die Gebäudegeometrie integrieren. Das gesammelte Regenwasser wird über den 100-mm-Fallrohranschluss direkt in das angeschlossene Titanzink-Fallrohr weitergeleitet.
Mit Abmessungen von ca. 190 × 235 × 260 mm bietet der Eck-Rinnenkasten eine praktische Lösung für anspruchsvollere Dachgeometrien und eignet sich ideal für Neubau, Sanierung und individuelle Dachentwässerungen.
Bei einfachen Dachformen können Dachrinne und Fallrohr meist geradlinig entlang der Traufe geführt werden. Komplexere Gebäudegrundrisse stellen jedoch besondere Anforderungen an die Dachentwässerung.
Treffen Dachbereiche an einer nach innen gerichteten Gebäudeecke zusammen, kann dort eine größere Menge Regenwasser anfallen.
Genau für diese Einbausituation wurde der Pytoflex Eck-Rinnenkasten Venlo entwickelt.
Durch seine spezielle Geometrie kann der Rinnenkasten direkt im Eckbereich positioniert werden und ermöglicht dort einen definierten Übergang zum Fallrohr.
An Gebäuden mit beispielsweise L-förmigem oder U-förmigem Grundriss entstehen häufig Innenecken.
Je nach Dachform und Verlauf der Dachrinnen kann Regenwasser aus mehreren Bereichen in Richtung einer solchen Ecke geführt werden.
Der Eck-Rinnenkasten ermöglicht dort die Aufnahme des ankommenden Wassers und dessen Weiterleitung in ein gemeinsames Fallrohr.
Der grundsätzliche Aufbau kann beispielsweise so aussehen:
Dachrinne / Dachbereich 1
↘
Pytoflex Eck-Rinnenkasten „Venlo“
↙
Dachrinne / Dachbereich 2
↓
DN-100-Fallrohr
↓
weitere Regenwasserableitung
Damit eignet sich der Venlo besonders für Dachentwässerungen, bei denen ein klassischer gerader Rinnenstutzen aufgrund der Gebäudegeometrie keine optimale Lösung darstellt.
An einer Innenecke können je nach Dachgeometrie und Rinnenführung größere Wassermengen zusammenlaufen.
Der Eck-Rinnenkasten schafft einen großzügigen Übergang zwischen dem Rinnenbereich und dem angeschlossenen Fallrohr und unterstützt damit einen zügigen Abtransport des ankommenden Regenwassers.
Dadurch kann bei einer passend dimensionierten Gesamtanlage das Risiko eines Rückstaus im Einlaufbereich reduziert werden.
Entscheidend ist dabei immer, dass Dachrinnen, Rinnenkasten, Fallrohr und die zu entwässernde Dachfläche korrekt aufeinander abgestimmt sind.
Der Pytoflex Eck-Rinnenkasten „Venlo“ verfügt über einen Fallrohranschluss mit 100 mm Durchmesser.
Damit lässt sich der Rinnenkasten passend mit einem runden Titanzink-Fallrohr DN 100 kombinieren.
Für die weitere Fallrohrführung können anschließend die entsprechenden Rohrkomponenten wie Fallrohrbögen, Rohrschellen, Abzweige oder Standrohre verwendet werden.
So entsteht ein durchgängiges Dachentwässerungssystem von der Dachfläche bis zur weiteren Regenwasserableitung.
Der Pytoflex Eck-Rinnenkasten Venlo besitzt Abmessungen von ca.:
190 × 235 × 260 mm
Der Fallrohranschluss beträgt:
Ø 100 mm
Durch die speziell auf Innenecken abgestimmte Bauform kann der Rinnenkasten sauber in die entsprechende Gebäudegeometrie integriert werden.
Der Eck-Rinnenkasten besteht aus Titanzink und fügt sich dadurch optisch harmonisch in ein Dachentwässerungssystem aus Titanzink-Dachrinnen und Zink-Fallrohren ein.
Titanzink hat sich als Material für dauerhaft installierte Dachentwässerungssysteme bewährt. Es ist witterungsbeständig und entwickelt unter natürlichen Umwelteinflüssen mit der Zeit seine charakteristische Patina.
Dadurch entsteht eine typische matte Zinkoberfläche, die optisch zu den weiteren Komponenten des Dachrinnensystems passt.
Der Rinnenkasten eignet sich insbesondere für Gebäude mit nach innen gerichteten Ecken und komplexeren Dachgeometrien.
Typische Einsatzbereiche können sein:
L-förmige Gebäude
U-förmige Gebäude
Anbauten
Innenhöfe
zurückversetzte Gebäudebereiche
komplexere Dachflächen
Sanierungen bestehender Dachentwässerungen
Gerade dort, wo mehrere Entwässerungsbereiche in einer Innenecke zusammenlaufen, bietet der Eck-Rinnenkasten eine saubere Lösung für den Übergang zum Fallrohr.
Welche Ausführung benötigt wird, hängt von der Position des Ablaufs ab.
Der Pytoflex Rund-Dachrinnenkasten „Amsterdam“ eignet sich für entsprechende klassische Einbausituationen und Außeneckbereiche.
Der Pytoflex Eck-Rinnenkasten „Venlo“ wurde dagegen gezielt für Gebäudeinnenecken entwickelt.
Damit kannst du den Rinnenkasten passend zur jeweiligen Dach- und Gebäudegeometrie auswählen.
✓ Speziell für Gebäudeinnenecken entwickelt
✓ Hochwertige Ausführung aus Titanzink
✓ Ideal für zusammenlaufende Dach- und Rinnenbereiche
✓ Unterstützt einen schnellen Wasserabfluss im Eckbereich
✓ Großzügiger Übergang zum Fallrohr
✓ Anschluss für DN-100-Fallrohre
✓ Maße ca. 190 × 235 × 260 mm
✓ Passend zu runden Titanzink-Fallrohren
✓ Besonders interessant für L- und U-förmige Gebäude
✓ Für Neubau und Sanierung geeignet
✓ Optisch passend zu Titanzink-Dachrinnen und Fallrohren
Der Eck-Rinnenkasten lässt sich mit den weiteren Komponenten unseres Titanzink-Dachentwässerungssystems kombinieren.
Dazu gehören beispielsweise:
Titanzink-Dachrinnen
DN-100-Titanzink-Fallrohre
Fallrohrbögen
Fallrohrschellen
Fallrohrabzweige
Steckmuffen
Standrohre
Standrohrkappen
weiteres Zubehör
Damit kann das Regenwasser vom Eck-Rinnenkasten aus gezielt bis zur weiteren Entwässerung geführt werden.
Gerade bei L- und U-förmigen Gebäuden kann die Planung der Dachentwässerung schnell kompliziert werden. Neben den benötigten Rinnenlängen muss berücksichtigt werden, wo Innenecken entstehen und an welchen Stellen das Regenwasser sinnvoll in ein Fallrohr geleitet werden kann.
Mit unserem Dachrinnen-Konfigurator kannst du Grundriss, Dachrinnenverlauf und Fallrohrposition passend zu deinem Gebäude planen.
So können auch besondere Komponenten wie ein Eck-Rinnenkasten für eine Innenecke passend in die Planung einbezogen werden.
Anschließend kannst du Dachrinnen, Fallrohre und Zubehör als abgestimmtes Dachrinnen-Komplettpaket aus Titanzink zusammenstellen.
| Material | Titanzink, natur |
| Art.-Nr. | DP-017-001 |
| Gewicht | auf Anfrage |
| Norm | EN 612 |
